DC-004 20-60A Réacteur de bus DC monophasé pour variateur de fréquence

Nom De Marque:	OEM
Numéro De Modèle:	Le numéro de série DC-004
Quantité De Produit:	1
Prix:	Négociable

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Coefficient de réactance:

0,01

Fréquence nominale:

40 Hz

Caractéristiques:

20A

Rigidité diélectrique:

0,1 V/m

Courant de fermeture de court-circuit:

Courant de tenue de crête:

1,3A

Nombre de circuits:

Courant nominal:

20A

Tension de fonctionnement:

450V

Tension d'isolation:

3000v

Tension du circuit principal:

440v

Consommation totale d'énergie:

Détails d'emballage:

Nouvelle boîte d'origine

Description du produit

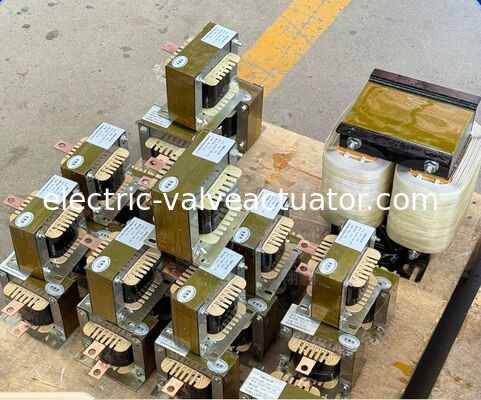

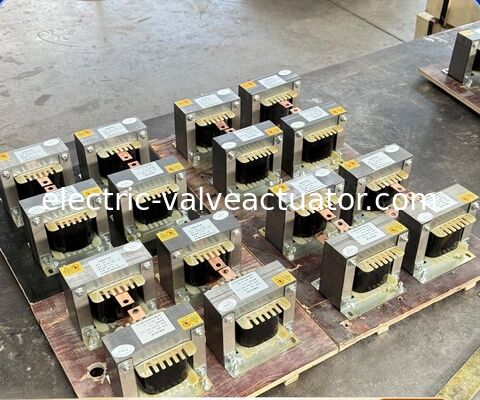

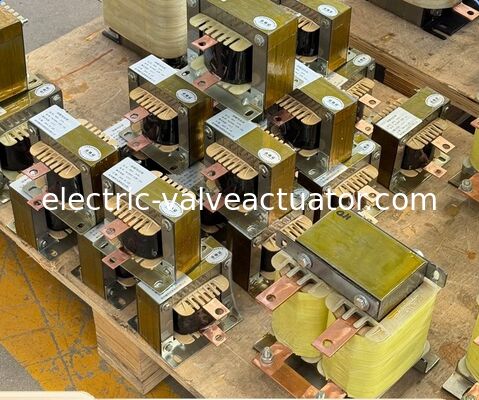

DC-004 20-60A Choke de réacteur à bus en courant continu à phase unique pour onduleur VFD

Le DC-004 Single Phase DC Bus Reactor Choke est un composant électrique de haute fiabilité spécialement conçu pour les onduleurs VFD (Variable Frequency Drive),d'une puissance de sortie inférieure ou égale à 50 W,En tant que composant essentiel du circuit de bus VFD DC, il est conçu pour optimiser la qualité de l'alimentation, protéger les composants de l'onduleur et assurer le fonctionnement stable de l'ensemble du système d'entraînement.largement applicable dans les scénarios d'automatisation industrielle et de conduite à moteur.

Construction et conception

Structure du noyau de fer à sec utilisant des tôles d'acier au silicium laminées à froid de haute qualité à faible perte
Colonne de base divisée en segments uniformes avec des espaces d'air séparés par des plaques de tissu en verre laminé époxy
Des adhésifs spéciaux empêchent le déplacement des espaces d'air et évitent la saturation magnétique pendant le fonctionnement
Coil bien enroulé avec du fil de cuivre émaillé à haute température de classe F
Excellente performance d'isolation et bonne dissipation de chaleur
Limite de hausse de température ≤ 95 K, adaptée à un fonctionnement continu à long terme

Principales fonctions et avantages

Supprime efficacement les harmoniques de haut ordre et les ondulations de courant dans le bus CC
Lissage des fluctuations de tension et limite le courant d'entrée et le courant de court-circuit
Protège les modules IGBT et autres composants de base contre les dommages
Améliore le facteur de puissance et réduit les interférences électromagnétiques
Réduit la tension du bus CC
Prolonge la durée de vie des onduleurs VFD et des moteurs connectés

Spécifications techniques

Conformité à la norme	IEC 289:1987, GB10229-88, JB9644-1999 Le produit doit être présenté à l'essai.
Grade de protection	Pour les appareils électroniques
Bruit de fonctionnement	≤ 65 dB à une distance de 1 m
Capacité de surcharge	1.35 fois le courant nominal pendant 1 minute
Courant nominal	20 à 60 A (réglable)

Applications

Parfaitement compatible avec divers onifase inverseurs VFD, adapté pour les systèmes de propulsion de moteur de petite et moyenne puissance tels que les pompes industrielles, les ventilateurs et les convoyeurs.Fournit un filtre de puissance fiable et une protection pour l'ensemble du système avec une taille compacte, conception légère et installation facile.
