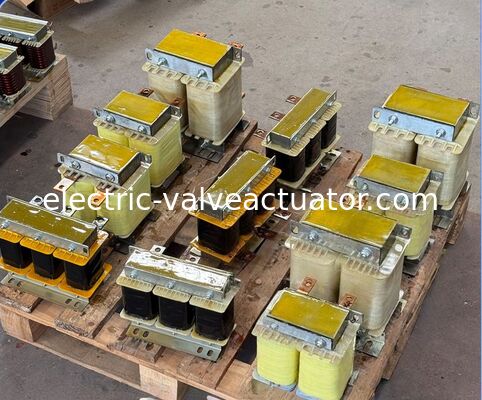

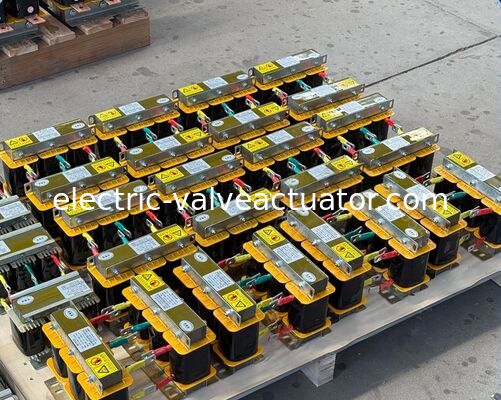

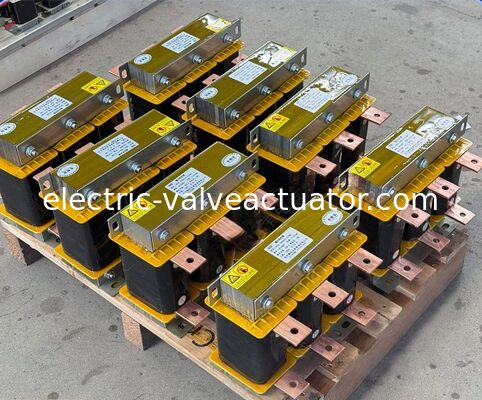

OCL-570 800A 400KW Dry-Type Iron Core Line Reactor for VFD Inverter Input Output Protection

Nom De Marque:	OEM
Numéro De Modèle:	LOC-570
Quantité De Produit:	1
Prix:	Négociable

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Coefficient de réactance:

0,01

Fréquence nominale:

40 Hz

Courant de fermeture de court-circuit:

Courant de tenue de crête:

1,3A

Courant nominal:

20A

Tension de fonctionnement:

450V

Tension d'isolation:

3000v

Rigidité diélectrique:

0,1 V/m

Tension nominale du système:

450V

Tension du circuit principal:

440v

Consommation totale d'énergie:

Détails d'emballage:

Nouvelle boîte d'origine

Description du produit

OCL-570 800A 400KW AC Input Output Line Reactor for VFD Inverter

The OCL-570 AC Input Output Line Reactor is a high-efficiency electrical component specifically designed for VFD (Variable Frequency Drive) inverters. With a rated current of 800A and rated power of 400KW, this dual-function reactor integrates both input and output capabilities to optimize power quality and protect VFD systems.

Construction & Design Features

Dry-type iron core structure using high-quality low-loss cold-rolled silicon steel sheets
Epoxy laminated glass cloth spacers ensure no air gap displacement during operation
Low noise operation (≤65dB at 1m distance) with stable performance
Coil tightly wound with F-class high-temperature enameled wire
Excellent insulation performance with temperature rise limits: ≤95K for coils, ≤85K for cores
Suitable for long-term continuous operation

Performance Benefits

Suppresses high-order harmonics generated by VFD inverters
Reduces voltage spikes and current surges
Prevents parallel resonance to avoid damage to VFD components and power grid equipment
Smooths power voltage fluctuations and improves power factor
Relieves three-phase imbalance
Extends service life of both VFD inverters and connected motors

Technical Specifications

Rated Current	800A
Rated Power	400KW
Noise Level	≤65dB at 1m distance
Temperature Rise	Coils: ≤95K, Cores: ≤85K
Protection Grade	IP00
Overload Capacity	1.5 times rated current for 1 minute
Compliance Standards	IEC289:1987, GB10229-88, JB9644-1999

Applications

Widely applied in industrial automation, motor drive systems, and high-power VFD scenarios including coal-fired power plant conveyor belts. Compact size, light weight, and easy installation ensure stable and efficient operation of the entire drive system.
