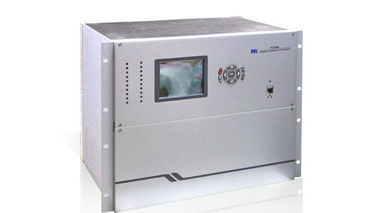

Protection de différentiel du relais de protection d'unité de transformateur du générateur PCS-985 87g

Protection différentielle du relais de protection d'unité de transformateur du générateur PCS-985 87g, protection de surintensité, protection de surcharge de Défini-temps, protection de surcharge d'Inverse-temps

Le PCS-985 assure la protection principale et de secours complète des unités de générateur-transformateur qui comporte habituellement le générateur, le transformateur principal, le transformateur et l'excitateur auxiliaire ou le transformateur d'excitation. Il soutient des connexions à CTs/VTs conventionnel et à CTs/VTs électronique, et est très utilisé dans la turbo-dynamo de grande capacité, le générateur de turbine à gaz et le générateur d'énergie nucléaire avec différents modes de connexion.

Pour une unité essentielle de générateur-transformateur, deux ensembles de PCS-985 peuvent être employés pour réaliser la configuration reproduite de protection. Deux différents groupes de CT de l'utilisation PCS-985, et protection principale et de secours dans un PCS-985 groupe de CT de la part un.

Protection de générateur

Protection différentielle. (87G)
Protection de différentiel de DPFC. (87G)
Protection différentielle transversale sensible élevée. (87G)
Protection longitudinale de surtension de zéro-ordre pour le défaut d'interturn. (59N/60)
Protection directionnelle de DPFC pour le défaut d'inter-tour. (67)
Protection commandée de surintensité de tension. (50)
Protection entre phases d'impédance. (21G)
Fonction de blocage actuelle extrême sur le terminal de générateur.
Protection fondamentale de tension de zéro-ordre pour le défaut de terre de redresseur. (64S)
Protection de rapport de surtension de troisième harmonique pour le défaut de terre de redresseur. (64S)
Protection différentielle de surtension de troisième harmonique pour le défaut de terre de redresseur. (64S)
protection 100% de terre-défaut de redresseur avec l'injection de tension. (64R)
Protection un point de terre-défaut de rotor. (64R1)
Protection deux point de terre-défaut de rotor. (64R2)
protection de surcharge de redresseur de Défini-temps. (50S)
protection de surcharge de redresseur d'Inverse-temps. (51S)
protection de surcharge de négatif-ordre de Défini-temps. (50Q)
protection de surcharge de négatif-ordre d'Inverse-temps. (51Q)

Applications typiques
protection de Perte-de-excitation. (40)
protection de -de-étape. (78)
Protection de surtension. (59)
protection de sur-excitation de Défini-temps. (24)
protection de sur-excitation d'Inverse-temps. (24)
protection puissance inverse. (32R)
Protection de basse puissance. (37G)
Protection puissance inverse de déclenchement séquentielle. (32R)
Protection d'Underfrequency. (81U)
Protection d'Overfrequency. (81O)
Protection de démarrage/arrêt du courant différentiel.
Protection de démarrage/arrêt de tension de zéros-equence.
Basse-freuquency protection de surintensité. (50)
Protection négligente d'excitation. (50/27)
Protection d'échec de briseur. (50BF)
Fonction d'équilibre de tension. (60)
Surveillance de circuit de VT. (VTS)
Surveillance de circuit de CT. (CTS)

Transformateur d'excitation/protection d'Excitor

Protection différentielle. (87ET)
Protection de surintensité. (50)
protection de surcharge de Défini-temps. (50)
protection de surcharge d'Inverse-temps. (51)

Protection principale de transformateur
protection de différentiel d'unité de Générateur-transformateur. (87GTU)
Protection différentielle. (87T)
Protection de différentiel de DPFC. (87T)
Protection restreinte de terre-défaut. (64REF)
Protection entre phases d'impédance sur le côté de HT. (21P)
Protection commandée de surintensité de tension sur le côté de HT. (50)
Alarme de surcharge. (49)
Lancement du refroidissement. (49)
Protection directionnelle de surintensité de zéro-ordre sur le côté de HT. (67G)
protection de surintensité de zéro-ordre d'Inverse-temps sur le côté de HT. (51G)
Protection de tension de zéro-ordre de Gap sur le côté de HT.
Protection actuelle de zéro-ordre de Gap sur le côté de HT.
alarme de tension de Zéro-ordre sur le côté de BT.
protection de sur-excitation de Défini-temps. (24)
protection de sur-excitation d'Inverse-temps. (24)
Protection d'anomalie de Polonais sur le côté de HT. (62PD)
Protection d'étincelle de rupture de briseur.
Surveillance de circuit de VT. (VTS)
Surveillance de circuit de CT. (CTS)

Transformateur auxiliaire
Protection différentielle. (87T)
Protection commandée de surintensité de tension sur le côté de HT. (50P)
La tension a commandé la protection de surintensité de la branche 1 sur le côté de BT. (50P)
La tension a commandé la protection de surintensité de la branche 2 sur le côté de BT. (50P)
protection de surintensité de Zéro-ordre de la branche 1 sur le côté de BT. (50G)
protection de surintensité de Zéro-ordre de la branche 2 sur le côté de BT. (50G)
Alarme de surcharge. (49)
Lancement du refroidissement. (49)
Blocage du changement de robinet de sur-charge. (OLTC)
Surveillance de circuit de VT. (VTS)
Surveillance de circuit de CT. (CTS)

Divers
Protection mécanique.
Tension et ajustement actuel d'automobile de dérive.
Auto-diagnostique.
Synchronisation d'horloge de GPS.
Enregistreur de défaut.
