Relais de protection PA66 intégré en aluminium WISCOM WDZ-440 pour la basse tension

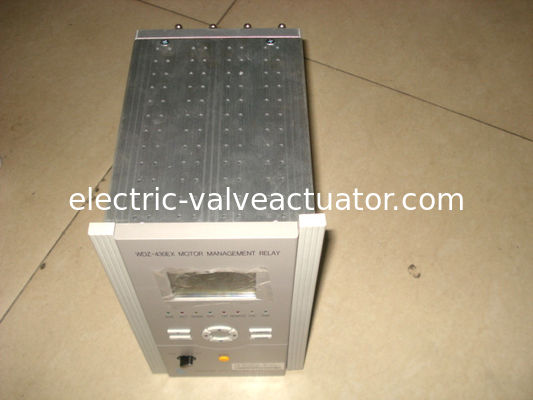

Relais de protection de WISCOM, protection de WDZ-430EX et dispositif de mesure intégrés par moteur

La série Wdz-400 inclut les modèles suivants :

ligne wdz-410 intégrée

Dispositif de mesure et de contrôle de protection

dispositif intégré par moteur de mesure et de contrôle de la protection wdz-430

dispositif de protection différentiel du moteur wdz-431

dispositif intégré par transformateur de mesure et de contrôle de protection de la basse tension wdz-440

La configuration de fonction de protection de micro-ordinateur de Wdz-440ex est comme suit :

1. Protection de surintensité (coupure rapide) de section je (avec de la pression fermante à clef et négative fermante à clef et de basse tension directionnelle fermant à clef et doublement de valeur fixe)

2. Protection de surintensité (* * * * coupure rapide) de la section II (avec de la pression fermante à clef et négative fermante à clef et de basse tension directionnelle fermant à clef et doublement de valeur fixe)

3. Protection de surintensité (surintensité définie de temps) de la section III (avec le verrouillage de direction, la basse tension fermant à clef, le verrouillage négatif de pression et la sortie de protection)

4. Protection inverse de surintensité de temps (quatre courbes caractéristiques de temps inverse standard du CEI)

5. Protection arrière d'accélération

6. Protection de surcharge

7. Protection actuelle d'ordre négatif

8. Protection actuelle nulle d'ordre

9. Ligne au sol protection monophasé de sélection (le cinquième critère harmonique peut être choisi)

10. Protection de surtension

11. Protection de basse tension

12. Protection de perte de tension

13. Protection négative de tension d'ordre

14. Protection de contrôle de refroidissement à l'air

15. Protection nulle de tension d'ordre

16. Basse protection de délestage de cycle (avec lock-out de tension, lock-out de glissement et sous le lock-out actuel)

17. Protection de séparation de basse tension (avec le glissement fermant à clef et sous le verrouillage actuel)

18. Protection Reclosing (sans la détection de tension et la détection synchrone)

19. Protection de changement automatique de réserve (avec la commutation automatique et la récupération automatique, aucune tension et aucun courant)

20. Protection de surchauffe

21. Protection inverse de puissance

22. De protection temps de démarrage trop longtemps

23. Protection définie de surintensité du délai IX

24. Protection inverse de surintensité du temps IX (quatre courbes caractéristiques de temps inverse standard du CEI)

25. Option de protection : paramètres de moteur (note 1)

26. Option de protection : Contrôle de pinte (note 2)

27. Option de protection : Commutation parallèle de pinte (note 3)

28. Protection non électrique 1 de quantité | 8 (note 4)

États environnementaux de protection de micro-ordinateur de Wdz-440ex

La température normale : - ℃ 10 | ℃ 55

Température limite : - ℃ 30 | ℃ 70

Température de stockage : - ℃ 40 | ℃ 85

Hygrométrie : ≤ 95%, aucune condensation

Pression atmosphérique : 80 | 110kpa
