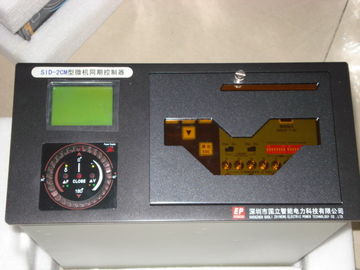

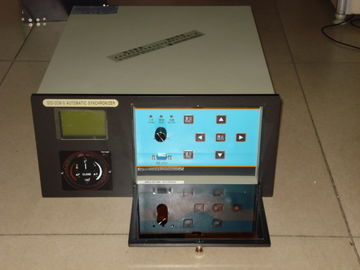

Relais de protection de transformateur, SID - dispositif de synchronisation automatique de 2CM quasi

---

Fonction principale :

1 il y a douze canaux à employer pour le groupe électrogène des unités 1-12 ou

les lignes électriques mettant en parallèle dans un dispositif, un type et un attribut de parallélisation peuvent être distinguées.

2 paramètres de établissement : temps de briseur ; Différentiel permis de tension ; au-dessus de la valeur protectrice de tension ;

Valeur permise de différence de fréquence ; coefficient de contrôle de fréquence ; coefficient de contrôle de tension ;

Angle permis de puissance ; Tension évaluée de nouveau venu et de barre omnibus TV ; décalez l'angle de phase de la barre omnibus TV ;

valeurs de serrure de basse tension des deux côtés de mettre en parallèle le point ; côté simple ou les deux opération de NO--tension de côtés ; funtion de synchroscope ; Commandez la durée d'impulsion pour la même fréquence ; nom de briseur.

3 le dispositif peuvent assurer le premier différentiel zéro de phase semblant être saisi tandis que parallélisation différentielle

(entre le générateur et barre omnibus ou deux lignes synchrones.) et faites la parallélisation sans effectuer ;

4 le dispositif peuvent faire une parallélisation rapide des générateurs par la manière qu'elle peut différentiel de fréquence d'avances et

différentiel de tension dans la gamme permise selon la théorie de contrôle brouillé ;

5 quand la parallélisation commencera immédiatement seulement si l'angle de puissance et la différence de tension sont moins que

valeurs permises en mettant en parallèle entre les lignes synchrones, autrement, il doit y a une attente et un signal,

s'il était différentiel la fréquence ou la fréquence identique peut être distinguée par le dispositif automatiquement ;

6 le dispositif peuvent faire l'autotest quand le fonctionnement opportun et automatiquement, il peut également alarmer et montrer si erreur ;

7 alarmant quand TV à circuit ouvert et fermant à clef l'opération de la fermeture de synchronisation et de non-tension ;

8 une instruction de contrôle d'accélération peuvent être donnés automatiquement quand la fréquence est identique pendant

processus de la parallélisation des générateurs afin de décommander l'état identique de fréquence.

La parallélisation de puissance anti ne sera sûrement s'il y a lieu jamais apparue ;

9 le dispositif montreront ces données – vrai temps de mesure un circuit de briseur prend en se fermant et

durez huit valeurs de mesure réelles enregistrées dans chaque canal après réalistion de la parallélisation dedans

ordre pour s'assurer l'exactitude du temps où elle prend quand fermeture de briseur.

Le moment pour la fermeture des briseurs ne sera pas enregistré quand il est parallélisation identique de fréquence.

10 accès de communication et accords de communication seront fournis entre le dispositif

et l'ordinateur serveur (RS-232, RS-485), afin de répondre aux exigences le dispositif sera admis dans le système de DCS.

11 que le dispositif peut fonctionner quoique dans des conditions terribles devant ses méthodes de complet

et manières strictes d'isolation sur l'électricité d'électro-aimant et de photo ;

12 C.A. ou C.C peuvent être pendant que l'alimentation d'énergie en dispositif et dispositif peut s'adapter à C.A. 48V-220V

ou approvisionnement d'alimentation CC Automatiquement ;

13 la vérification et l'essai peuvent être faits directement sans n'importe quel autre appareil parce que le module

est exigé déjà dans le dispositif ;

14 un côté ou briseur de fin de NO--tension de les deux côtés peuvent faire selon les instructions à partir de l'ordinateur serveur ;

ou briseur de fin de NO--tension de les deux côtés d'actionner le commutateur de panneau avant.

15 être employé comme synchroscope intelligent.

Valeurs secondaires de 1 tension de TV des deux côtés du briseur pour la parallélisation

devrait être 100V ou on de 100/√3 v ou ce est tension secteur l'autre tension de phase ;

La tension de TV du côté de système peut être placée un angle de phase de tour à tous les points parallèles respectivement,

aucun transformateur distinct pour des angles de phase d'isolation et de tour n'est exigé.

2 toute l'entrée numérique sont le type normalement ouvert point de connexion, tel que le choix parallèle de point,

remise à distance, contact auxiliaire des briseurs, et ainsi de suite ;

3 le type normalement ouvert contact de relais petits d'électro-aimant peut être employé pour le contrôle

les signaux de la sortie numérique, capacité du contact est 220V C.A. 5A ou 220V C.C 0.5A ;

Le port de communication 4 deux, un est RS-232, l'autre est RS-485 ;

L'alimentation de l'énergie 5 devrait être 48-220VAC ou le C.C, puissance maximum est 20W ;

6 isolant :

circuit actuel faible à la terre : 500V 50Hz pour une minute ;

circuit actuel de puissance à la terre : 2000V 50Hz pour une minute ;

entre le circuit actuel faible et le circuit actuel de puissance : 1000V 50/60Hz pour une minute ;

Ambiance 7 d'opération :

A : températures ambiantes :

(1) opération : 0 à +50℃ ;

(2) : transport/stockage : -20 à +70℃ ;

B : humidité maximum : 90% ;
