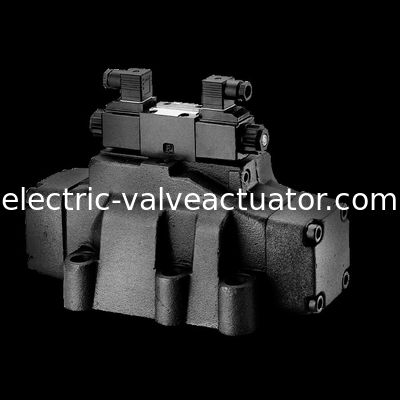

le Série-solénoïde 4WEH a actionné les soupapes de commande directionnelles de valves directionnelles

le Série-solénoïde 4WEH a actionné les soupapes de commande directionnelles de valves directionnelles

CARACTÉRISTIQUES

• Valves utilisées pour commander le début, l'arrêt et la direction d'un écoulement de fluide.
• Opération électrohydraulique (WEH), opération hydraulique (WH)
• Pour des subplates montant, le modèle de mise en communication à DIN 24 340 forment A, OIN 4401 et CETOP-RP 121 H
• Ressort ou pression-centré, ressort ou compensation hydraulique
• solénoïdes de C.C ou à C.A. de Humide-goupille, facultatifs.
• Dépassement manuel, facultatif

COMMENT PASSER COMMANDE

DESCRIPTION FONCTIONNELLE

• Les valves du type WEH sont les valves directionnelles de bobine avec l'opération électrohydraulique.
• Elles commandent le début, l'arrêt et le derection d'un écoulement de fluide.
• Les valves directionnelles comprennent fondamentalement la valve principale avec le logement (1), la bobine de contrôle principal (2), un ou deux ressorts de retour (3,1) et (3,2) et la soupape de commande (4) avec un ou deux solénoïdes « a » (5,1) et /or » b » (5,2).
• La bobine de contrôle principal (2) dans la valve principale est tenu dans le neutre ou en position initiale par les ressorts ou au moyen de pression.
• En position initiale, les deux chambres de ressort (6) et (8) sont reliés au réservoir sans pression par l'intermédiaire de la soupape de commande (4). La soupape de commande est fournie avec le fluide pilote par l'intermédiaire de la ligne pilote (7). L'approvisionnement en pétrole pilote peut être intemal ou extemal (extemal par l'intermédiaire de port X). Quand la soupape de commande est actionnée, par exemple le solénoïde « a », la bobine pilote (10) est décalé vers la gauche et jaillit ainsi la chambre (8) pressureised avec de la pression pilote. La chambre de ressort (6) demeure non-pressurisée.
• La pression pilote agit du côté gauche de la bobine de contrôle principal (2) et la pousse contre le ressort (3,1). Comme aconsequence, les ports P à B et A à T sont reliés dans la valve principale.
  Quand le solénoïde est désactivé, la bobine pilote revient à sa position initiale (exception : bobine détendue). La chambre de ressort (8) est déchargée pour échouer.
  L'huile pilote est expulsée de la chambre de ressort par l'intermédiaire de la soupape de commande dans le canal de Y.
  L'approvisionnement et le drain en pétrole pilotes sont internes ou extermal (extemal par l'intermédiaire de port Y)
  Un dépassement manuel facultatif (9) bobine pilote de pemits (10) être actionné sans activer le solénoïde.
