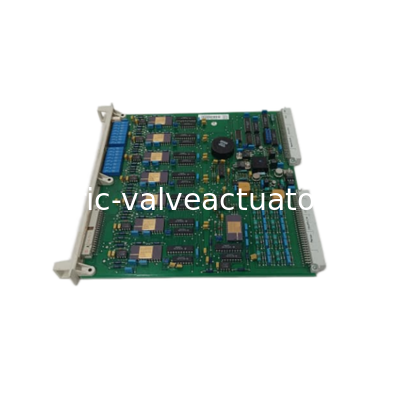

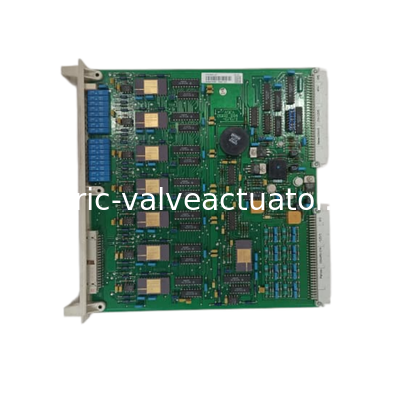

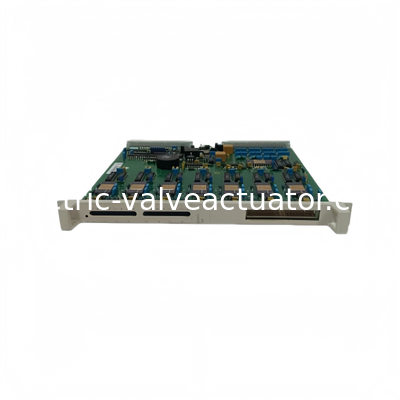

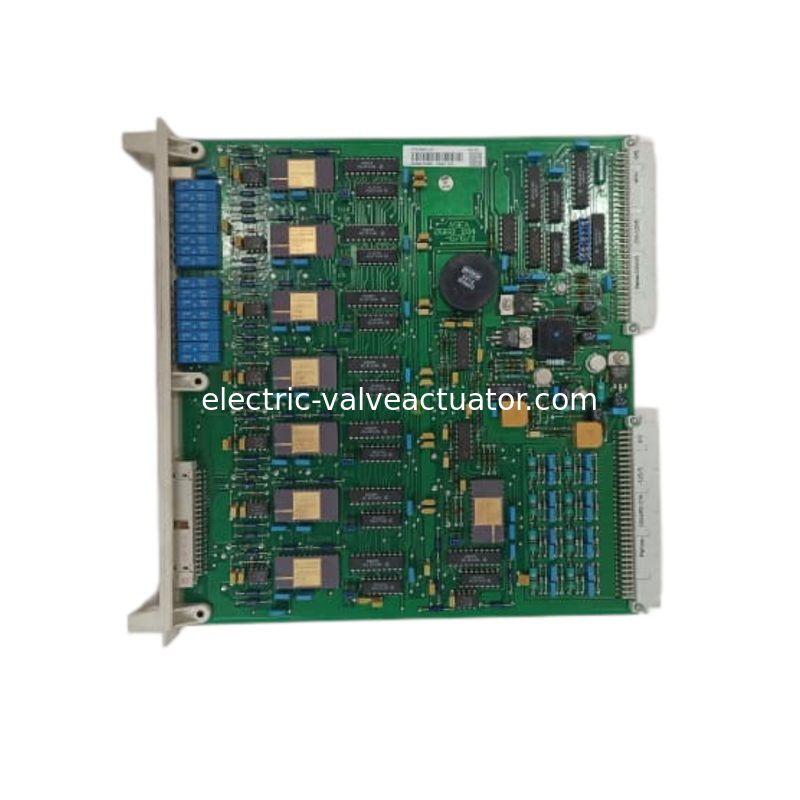

ABB DASD001/3ASC25H241 carte d'extension d'entrée/sortie analogique pour convertisseur de fréquence ACS800

L'ABB DASD001 (numéro de pièce 3ASC25H241) est une carte d'extension d'E/S analogique conçue comme une option clé pour les entraînements AC industriels de haute performance de la série ACS800 d'ABB.Ce module améliore considérablement les capacités d'interface du lecteur avec les signaux analogiques externes, fournissant à la fois des entrées analogiques supplémentaires pour les références de vitesse et des sorties analogiques pour la surveillance des processus.

La carte d'extension DASD001 ajoute des canaux d'entrée et de sortie analogiques supplémentaires aux entraînements ACS800, permettant une intégration flexible dans des systèmes de contrôle d'automatisation complexes.Il permet aux entraînements d'accepter des signaux analogiques supplémentaires provenant de PLC externes, DCS ou instruments de procédé (tels que les émetteurs de pression ou de température) pour servir de sources de contrôle ou de paramètres de procédé.Il produit des données de fonctionnement internes (y compris le courant du moteur), vitesse réelle ou puissance de sortie) en format analogique aux systèmes de surveillance ou aux enregistreurs de surveillance.

Pour les applications nécessitant un contrôle avancé des processus, telles que la régulation PID ou les configurations maître-suiveur, l'installation de la carte DASD001 est essentielle pour parvenir à une intégration multifonctionnelle.

• Amélioration de la flexibilité d'intégration des systèmes:Élargit les capacités d'E/S pour transformer les entraînements ACS800 de simples contrôleurs de vitesse moteur en nœuds de contrôle de champ riches en fonctionnalités, réduisant la dépendance aux PLC centraux
• Le câblage simplifié et la réduction des coûts:Intégre des fonctions d'IA/AO supplémentaires directement dans les entraînements, éliminant le besoin d'isolateurs et d'émetteurs de signaux externes
• Haute précision et fiabilité:Intégre parfaitement avec le matériel et le micrologiciel du lecteur ACS800, garantissant la précision, la stabilité et la fiabilité opérationnelle à long terme de la conversion du signal
• Configuration basée sur les paramètres:Fonctionnalité complète réalisée grâce à une configuration de paramètres avec définition flexible des types de signaux, des plages et des variables de source de sortie
• Prise en charge des applications avancées:Des entrées analogiques supplémentaires peuvent servir de signaux de rétroaction du processus pour le contrôleur PID intégré, permettant des systèmes de contrôle en boucle fermée complets

L'ABB DASD001/3ASC25H241 est largement utilisé dans les scénarios nécessitant la participation de l'entraîneur au contrôle de processus ou à la manipulation d'interactions multi-signaux:

Dans les systèmes centraux de climatisation, les entraînements fonctionnent avec des pompes à eau froide utilisant une IA étendue pour recevoir des signaux de pression des conduites et un PID intégré pour régler la vitesse de la pompe pour une pression constante,lors de la transmission de signaux de courant du moteur aux systèmes d'automatisation des bâtiments (BAS) via AO.

Les stations de pompage d'alimentation en eau à pression constante utilisent l'IA pour recevoir les données de pression du réseau de pipelines tandis que l'AO envoie des signaux de fréquence aux systèmes SCADA.L'IA reçoit des signaux des capteurs d'oxygène dissous (DO) pour régler le débit d'air.

Dans les applications d'enroulement / déroulage, l'IA reçoit des signaux de capteurs de tension pour un contrôle de tension constant.

Dans le cadre des lignes de production, il reçoit des réglages de vitesse analogiques des PLC maîtres et produit la vitesse de rotation réelle ou le courant de charge en retour.

La carte d'extension d'entrée/sortie analogique ABB DASD001/3ASC25H241 est un accessoire auxiliaire professionnel spécialement conçu pour les convertisseurs de fréquence de la série ACS800.mise à niveau et extension des performances de contrôle industriel des équipements d'entraînement d'origineEn tant que composant d'expansion du noyau, il correspond parfaitement à la structure de l'onduleur ACS800 et à la logique de fonctionnement,résoudre les limites des interfaces de signal analogiques natives et répondre aux exigences diversifiées de transmission et de contrôle du signal des systèmes d'automatisation industrielle complexes.

Cette carte d'extension se concentre sur l'entrée de signal analogique stable et précise et l'expansion de la sortie, permettant une interaction transparente du signal entre les convertisseurs de fréquence et divers capteurs industriels, contrôleurs,Il élargit efficacement la capacité de l'équipement à collecter des données d'exploitation sur place et des signaux de contrôle de sortie,rendre le fonctionnement du convertisseur de fréquence ACS800 plus flexible et adaptable dans des environnements industriels à scénarios multiples.

Utilisant la technologie de fabrication mature de qualité industrielle d'ABB, la carte présente une excellente stabilité opérationnelle et une forte capacité anti-interférence,adaptation à des conditions industrielles difficiles, y compris des températures variables, les interférences électromagnétiques et le fonctionnement continu à haute charge.amélioration significative de la fiabilité du fonctionnement continu de l'ensemble des systèmes de contrôle de conversion de fréquence.

Facile à installer et à déboguer, la carte atteint une compatibilité plug-and-play avec les convertisseurs de la série ACS800, ne nécessitant aucune modification de programme complexe ou ajustement structurel.Il est largement applicable dans les domaines industriels, y compris la fabrication mécanique, la métallurgie, l'industrie chimique et le traitement de l'eau, aidant les entreprises à réaliser un contrôle de conversion de fréquence raffiné, à optimiser l'efficacité des opérations de production,et réduire les coûts d'exploitation et de maintenance du système.
