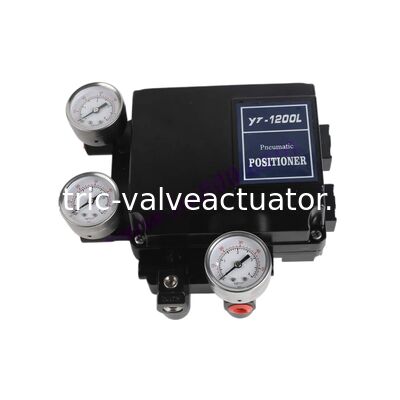

CHX YT-1200L Positionneur de Vanne Pneumatique | Positionneur de Vanne de Contrôle Intelligent Électropneumatique pour l'Automatisation Industrielle

YT-1200 Positionneur de soupape pneumatique
Résumé
Le positionneur de soupape pneumatique YT-1200 est un dispositif qui reçoit des signaux de pression allant de 3 à 15 PSi d'un régulateur ou d'un système de commande pneumatique.et contrôle la position de la vanne par actionnement des actionneurs pneumatiques.
caractéristiques
1 Structure petite et précise; 2 Avance et arrière, conversion facile entre action simple et double action; 3 Pour les actionneurs pneumatiques de petite taille,la vibration peut être évitée en réduisant le trou de l'accélérateur du localisateur4 Faible consommation d'air et bonne économie; 5 Pas besoin de remplacer les pièces, un fonctionnement simple permet de contrôler la plage divisée dans la plage 1/2.
paramètre
Tableau
Modèle de projet YT-1200L (action simple) YT-1200L (action double) YT-1200R (action simple) YT-1200R (action double)
Le signal d'entrée est de 0,2 ~ 1 kgf/cm2 ((3 ~ 15psi) 0,2 ~ 1 kgf/cm2 ((3 ~ 15psi) 0,2 ~ 1 kgf/cm2 ((3 ~ 15psi) 0,2 ~ 1 kgf/cm2 ((3 ~ 15psi)
La pression d'entrée est de 1,4 ~ 7 kgf/cm2 ((20 ~ 100psi) 1,4 ~ 7 kgf/cm2 ((20 ~ 100psi) 1,4 ~ 7 kgf/cm2 ((20 ~ 100psi) 1,4 ~ 7 kgf/cm2 ((20 ~ 100psi)
Autonomie de déplacement 10 ~ 150 mm 10 ~ 150 mm 0 ~ 90 ° 0 ~ 90 °
Interface de la source de gaz NPT 1/4 NPT 1/4 NPT 1/4 NPT 1/4 NPT 1/4
Interface du manomètre PT 1/8 PT 1/8 PT 1/8 PT 1/8 PT 1/8
Température ambiante -20 °C à 60 °C -20 °C à 60 °C -20 °C à 60 °C -20 °C à 60 °C -20 °C à 60 °C
Légèreté ± 1% F.S. ± 2% F.S. ± 2% F.S. ± 2% F.S. ± 2% F.S. ± 2% F.S.
Le décalage ± 1% F.S. ± 1% F.S. ± 1% F.S. ± 1% F.S. ± 1% F.S. ± 1% F.S.
Sensitivité ± 0,2% F.S. ± 0,5% F.S. ± 0,5% F.S. ± 0,5% F.S.
Répétabilité ± 0,5% F.S. ± 0,5% F.S. ± 0,5% F.S. ± 0,5% F.S. ± 0,5% F.S.
La consommation d'air est de 2,5 LPM ((Sup.=1,4 kgf/cm2, 20 psi) 2,5 LPM ((Sup.=1,4 kgf/cm2, 20 psi) 2,5 LPM ((Sup.=1,4 kgf/cm2, 20 psi) 2,5 LPM ((Sup.=1,4 kgf/cm2, 20 psi)
Le nombre total de véhicules transportés par le véhicule est supérieur ou égal à 80 LPM (sup. = 1,4 kgf/cm2, 20 psi)
Matériau de coulée sous pression Aluminium coulée sous pression Aluminium coulée sous pression Aluminium coulée sous pression Aluminium
Poids 1,7 kg (3,1 lb) 1,7 kg (3,1 lb) 1,7 kg (3,1 lb)
