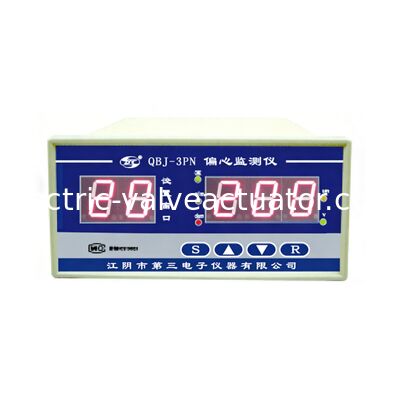

QBJ-3PN Moniteur d'excentricité - Dispositif de surveillance et de protection de l'excentricité de l'arbre de machines tournantes

Name: QBJ-3PN Moniteur d'excentricité - Dispositif de surveillance et de protection de l'excentricité de l'arbre de machines tournantes
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: QBJ-3PN
Price: 1.00 USD
Availability: InStock

Nom De Marque:	OEM
Numéro De Modèle:	QBJ-3PN
Quantité De Produit:	1
Prix:	Négociable

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Détails d'emballage:

Nouvelle boîte d'origine

Mettre en évidence:

Moniteur d'excentricité 0~200um

Dispositif de surveillance de l'excentricité de l'arbre 4 ~ 20 mA

Capteur de vitesse de rotation du relais d'alarme

Description du produit

Moniteur d'excentricité QBJ-3PN - Dispositif de surveillance et de protection de l'excentricité de l'arbre de machines tournantes

L'instrument de surveillance d'excentricité QBJ-3PN offre une surveillance et une protection complètes pour les arbres de machines tournantes. Ce système se compose d'un instrument de surveillance et d'un capteur à courants de Foucault 3800XL-Φ8mm, fournissant une mesure fiable de l'excentricité, essentielle pour évaluer l'état mécanique général des équipements rotatifs.

La mesure de l'excentricité est devenue indispensable lors des opérations de démarrage ou d'arrêt des turbines à vapeur. Le système permet la visualisation de la flexion de l'arbre causée par des effets thermiques ou des forces gravitationnelles, fournissant des données critiques pour l'évaluation de la santé des machines.

Applications de mesure

L'excentricité mesure la flexion de l'arbre à basse vitesse, détectant les problèmes causés par :

Flexion mécanique préexistante
Flexion temporaire induite par la température
Flexion due à la gravité en conditions statiques

La position excentrique du rotor (position radiale de l'arbre) indique l'usure des paliers, l'ampleur de la charge appliquée due à un désalignement, et détermine l'angle azimutal de l'arbre pour l'évaluation de la stabilité.

Spécifications techniques

Plage de mesure	0 à 200 μm (excentricité crête à crête)
Réponse en fréquence	0,17 Hz à 10 Hz (1 à 600 cpm) Au-dessus de 600 tr/min : affiche le signal de vibration de l'arbre
Précision	Erreur de linéarité : <0,5 % (pleine échelle) Erreur système : <±2 %
Sortie	Courant constant : 4 à 20 mA (compatible DCS) Contact d'alarme/danger : contact passif DC24V/2A Niveau de bruit : <1 % (pleine échelle) sans signal
Plage linéaire	2 mm
Température de fonctionnement	Instrument : -25 °C à 45 °C, humidité relative <80 % (Spécifications du capteur selon le manuel 3800XL-A01)
Dimensions	160 mm (L) × 80 mm (H) × 260 mm (P)
Dimensions de découpe	153 mm (L) × 77 mm (H) × 260 mm (P)
Alimentation	AC220V ±10 % / 50Hz

Fonctions principales

Sorties relais indépendantes pour les conditions d'alarme et de danger
Limites de plage de mesure configurables avec sortie courant 4-20mA
Protection contre la détection de déconnexion avec récupération de 5 secondes
Valeurs d'alarme/danger entièrement réglables dans la plage de mesure
Fonction de mémorisation de la valeur de mesure maximale
Affichage de la mesure de la tension de l'entrefer
Retour automatique à l'état de mesure après 1 minute d'inactivité
