Transmetteur de protection contre les vibrations d'arbre SDJ-501 avec sortie 4-20mA et relais d'alarme à deux étages pour la surveillance en temps réel des machines tournantes

Name: Transmetteur de protection contre les vibrations d'arbre SDJ-501 avec sortie 4-20mA et relais d'alarme à deux étages pour la surveillance en temps réel des machines tournantes
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: SDJ-501
Price: 1.00 USD
Availability: InStock

Nom De Marque:	OEM
Numéro De Modèle:	SDJ-501
Quantité De Produit:	1
Prix:	Negotiations

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Détails d'emballage:

Nouvelle boîte originale

Mettre en évidence:

Transmetteur de protection contre les vibrations de l'arbre de sortie 4-20 mA

Transmetteur de surveillance de vitesse de relais d'alarme à deux étages

Capteur de vitesse de rotation de surveillance en temps réel

Description du produit

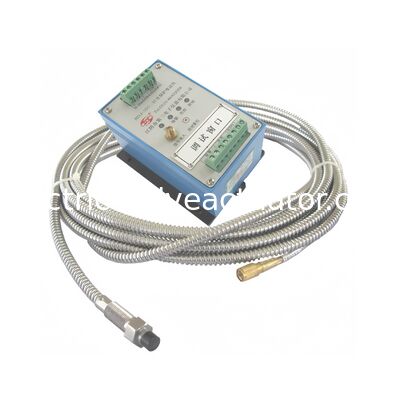

Transmetteur de protection contre les vibrations d'arbre SDJ-501

Le SDJ-501 est un transmetteur de surveillance et de protection de vitesse à canal unique conçu pour les machines tournantes avec paliers lisses. Ce transmetteur avancé fournit une mesure et une protection en temps réel de la vitesse de rotation pour les équipements, y compris les turbines à vapeur, les ventilateurs, les compresseurs, les moteurs et les pompes.

Applications clés

Idéal pour les machines tournantes avec divers paliers lisses, y compris les turbines à vapeur, les ventilateurs, les compresseurs, les moteurs, les pompes et les équipements industriels similaires.

Fonctionnalités de l'interface de sortie

Bornes de sortie 4-20mA (4-20mA "+" et "-")
Affichages LED sur site indiquant l'état de fonctionnement de la machine (OK, alarme, verrouillage Danger, déconnexion BREAK)
Bornes de sortie d'alarme à deux étages isolées SPDT
Valeurs de vibration affichées sur site et via les systèmes PLC ou DCS
Sortie tamponnée du signal d'origine pour les instruments de surveillance d'état
Options d'alimentation flexibles : 24VDC, 220VAC ou 110VAC

Système de surveillance de vitesse continue

Le SDJ-501 fournit une mesure en temps réel en ligne de la vitesse du rotor tout en émettant simultanément deux niveaux d'alarmes. Cela permet une détection précoce et une protection des machines tournantes, prolongeant la durée de vie des équipements et réduisant les besoins de maintenance.

Installation et configuration

Pour les unités dotées de systèmes de sondes à courants de Foucault existants, l'installation implique une simple connexion de câblage et un réglage des points d'alarme. Le point de mesure nécessite une rainure gravée sur l'arbre (profondeur minimale de 2,5 cm et largeur de 7 mm) pour l'installation de la sonde.

Pré-calibré en usine

Tous les paramètres sont pré-ajustés et calibrés avant de quitter l'usine. Généralement, aucun réglage ou calibrage supplémentaire n'est requis après l'installation - il suffit de connecter les câbles correspondants pour un fonctionnement immédiat.

Paramètres réglables

Réglages de points d'alarme à deux étages
Point zéro de sortie 4-20mA "ZERO"
Calibrage de la plage d'échelle complète de l'instrument
Fonctionnalité de réinitialisation d'alarme ("RESET")

Spécifications techniques

Type de sortie	4-20mA actif
Charge maximale	Jusqu'à 750Ω
Configuration du câblage	Transmetteur de protection à 3 fils
Type de relais	SPDT unipolaire à deux voies
Charge maximale du relais	2A
Exigence de mise à la terre	Système de mise à la terre à point unique

Options de personnalisation

Le transmetteur de protection SDJ-501 peut être personnalisé pour répondre à diverses exigences de terrain, avec différentes plages d'échelle complète disponibles pour sélectionner les valeurs de vitesse totales. Une option basse fréquence est également fournie pour mesurer la vitesse nulle des turbines à vapeur.

Remarque : Pour les options d'alimentation 220VAC ou 110VAC, une alimentation séparée par convertisseur DC +24V est requise pour une alimentation isolée.
