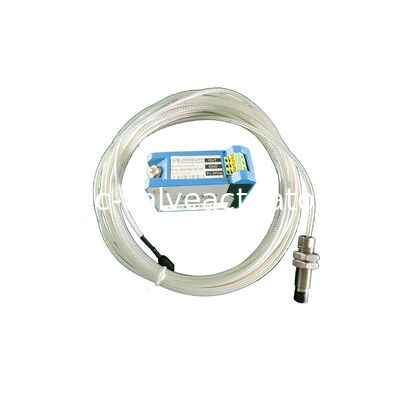

Capteur à courants de Foucault de la série ZH3000, Φ11mm, 9 mètres de long, pour la mesure du déplacement axial dans la surveillance de la vitesse de rotation

Capteur à courants de Foucault de la série ZH3000, Φ11mm, 9 mètres de long, pour la mesure du déplacement axial dans la surveillance de la vitesse de rotation

Nom De Marque:	Zhonghe
Numéro De Modèle:	ZH3000 Φ 11
Quantité De Produit:	1
Prix:	Negotiations

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Chine

Sensing range:

4mm

series:

ZH3000

Operating temperature:

20 (°C)

Sensor type:

Eddy current

Sensing range:

4mm

series:

ZH3000

Operating temperature:

20 (°C)

Sensor type:

Eddy current

Portée de détection:

4mm

Série:

ZH3000

Température de fonctionnement:

20 (°C)

Type de capteur:

Courant de Foucault

Détails d'emballage:

Nouvelle boîte originale

Mettre en évidence:

Capteur de courants de Foucault de 9 mètres de long

Capteur de vitesse de rotation à sonde Φ11 mm

Mesure du déplacement axial Capteur de déplacement

Description du produit

ZH3000 série Φ11 (50) sonde de détection de courant de remue-méninges de 9 mètres

Capteur avancé de mesure du déplacement axial pour les applications de machines rotatives industrielles

Vue d'ensemble du produit

Les capteurs de courant de tourbillon de la série ZH3000 combinent des performances avancées avec l'interchangeabilité des composants,avec des supports de montage isolés DIN à haute densité qui économisent 50% d'espace par rapport au montage à vis traditionnel. Compatible avec les normes API 670 (4e édition) et certifié pour les environnements dangereux avec des qualités d'épreuve d'explosion ExiaIICT2~T6.

Configuration du système

Le système de capteur de courant de tourbillon ZH3000 se compose de trois composants principaux:

La sonde ZH3000:Disponible dans les diamètres Φ8 mm, Φ11 mm et Φ25 mm avec des longueurs de câble de 1 m ou 0,5 m
Le câble d'extension ZH3000:Boucles auto-verrouillantes SMA avec protection contre l'huile, disponibles en longueur de 4 m, 4,5 m, 8 m et 8,5 m

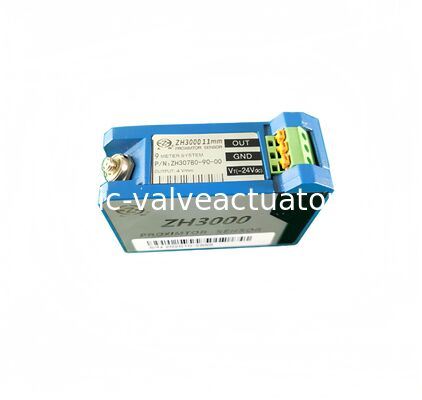

Préamplificateur ZH3000:Composant de système central avec circuits d'oscillation, de détection, de filtrage et d'amplification

Spécifications techniques

Paramètre	ZH3000 Φ8 mm	ZH3000 Φ11 mm	ZH3000 Φ25 mm
Diamètre de la sonde (mm)	8	11	27.1
Dimension linéaire statique (mm)	2	4	12.7
Sensitivité statique (V/mm)	8	4	0.8
Réponse de fréquence	(0 ∼ 15 kHz)	(0 ∼8) kHz	(0 ∼3) kHz
Plage de mesure: écart du point médian (mm)	1.8	3	9
L'amplitude de mesure est déterminée en fonction de l'amplitude de l'amplitude de l'amplitude.	- 10 ans	- 10 ans	- Il y en a 7.08

Spécifications générales

Énergie électrique:(-20 ~ 26) Vdc

Consommation d'énergie:12 à 15 mA

Température de fonctionnement:Préamplificateur: -30°C à +70°C, sonde: -40°C à +150°C

Température de stockage:Préamplificateur: -35°C à +100°C, sonde: -40°C à +177°C

Protection du boîtier:IP20 ou supérieur

Longueur du câble du système:5 m ou 9 m au total

Limite de hauteur:< 2000 m

Propriétés mécaniques

Matériau de la sonde:Polyphényléne sulfure (PPS)

Matériau du boîtier1Cr18Ni9Ti en acier inoxydable

Matériau du câble:Coaxial protégé par une gaine extérieure FEP

Matériau du connecteur:d'une épaisseur n'excédant pas 50 mm

Matériau du préamplificateur:Le nombre de points de contrôle

Résistance à la traction:Maximum de 30 kg entre le couvercle de protection et le boîtier

Radius de courbure minimum du câble:25.4 mm (30 mm pour les câbles blindés)
