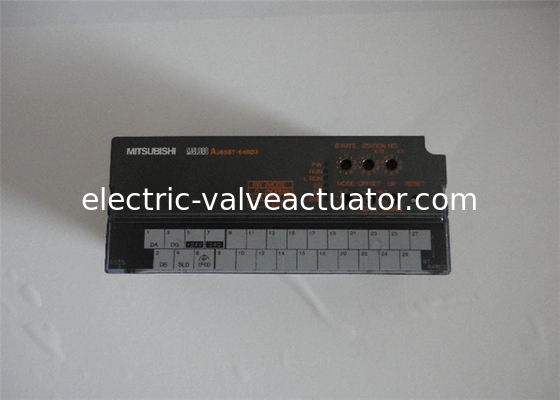

AJ65BT-64RD3 Mitsubishi Modèle universel de module d'alimentation électrique redondant

Name: AJ65BT-64RD3 Mitsubishi Modèle universel de module d'alimentation électrique redondant
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: Aj65bt-64rd3
Price: 210.00 USD
Availability: InStock

Nom De Marque:	MITSUBISHI
Numéro De Modèle:	Aj65bt-64rd3
Quantité De Produit:	1
Prix:	Negotiations

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Japon

Capacité du programme:

8 000 étapes

vitesse de traitement d'opération de base (instruction de LD):

0,12 μs

Saisir:

24VDC

Sortir:

12/24VDC (0,5a).

Détails d'emballage:

Nouvelle boîte originale

Mettre en évidence:

Module d'alimentation redondante Mitsubishi

module d'alimentation universel avec garantie

module d'alimentation à protection basse tension

Description du produit

AJ65BT-64RD3 Module d'alimentation redondante universel Mitsubishi

L'AJ65BT-64RD3 sert de module d'E/S distant CC-Link dédié à la mesure de température. Il fonctionne comme une station esclave sur un réseau CC-Link, permettant une surveillance et un contrôle centralisés par un automate maître (par exemple, la série Mitsubishi Q). Le module est conçu pour l'acquisition de température de haute précision dans des environnements tels que la protection de l'environnement, l'industrie chimique, l'électronique et les applications électriques.

Fonctionnalités

Mesure de haute précision : Le module offre une précision exceptionnelle, avec un écart de ±0,1 % à une température ambiante de 25±5°C. Même dans des conditions de température plus larges (inférieures à 20°C ou supérieures à 30°C), il maintient une précision de ±0,25 %.
Connexion à 3 fils pour une précision améliorée : Il utilise une méthode de connexion à 3 fils pour les RTD au platine. Cette configuration permet de compenser la résistance des fils conducteurs, réduisant considérablement les erreurs de mesure par rapport aux configurations à 2 fils et garantissant des données plus fiables.
Vitesse de conversion rapide : Chaque canal a un temps de conversion de 40 ms, ce qui permet un échantillonnage relativement rapide des variations de température sur les quatre canaux.
Intégration réseau CC-Link : En tant que module esclave compatible CC-Link Ver.2.0, il prend en charge les communications à haut débit jusqu'à 10 Mbit/s. Cela permet un contrôle distribué, où le module peut être installé à proximité des capteurs de température, réduisant les coûts de câblage et améliorant la fiabilité du système.
Isolation électrique : Le module fournit une isolation par coupleur photoélectrique entre les circuits d'entrée du capteur Pt100 et le bus de communication CC-Link, améliorant l'immunité au bruit et protégeant le système des différences de potentiel de masse.

Matériaux et applications

La construction du module implique des composants électroniques montés sur un circuit imprimé logé dans une unité compacte. Les connexions externes sont réalisées via des borniers à vis robustes (vis M3,5) pour la communication/l'alimentation et les signaux d'entrée/sortie du capteur. Son utilisation principale de matériaux est centrée sur l'électronique de qualité industrielle fiable conçue pour un fonctionnement à long terme.

Application principale : Automatisation industrielle pour une surveillance précise de la température. Les cas d'utilisation typiques incluent :

Industries de transformation : Surveillance des températures de réaction dans les usines chimiques ou contrôle de la température dans les équipements de protection de l'environnement.
Fabrication : Surveillance de la température dans la production de composants électroniques, la fabrication de batteries et divers systèmes électriques.
Intégration d'équipement : Servant de composant essentiel dans les machines nécessitant une rétroaction de température haute résolution pour les boucles de contrôle.

Principaux paramètres techniques

Paramètre	Spécification
Nombre de canaux	4 canaux (4CH)
Capteurs compatibles	Pt100, JPt100 (type à 3 fils)
Plage de température	-180°C à 600°C (pour Pt100 et JPt100)
Résolution	0,025°C
Vitesse de conversion	40 ms par canal
Valeur de sortie	Binaire 16 bits (-1800 à 6000) / Binaire 32 bits (-180000 à 600000)
Précision	±0,1 % (à 25±5°C) ; ±0,25 % (à30°C)
Tension d'alimentation	CC 24 V (plage autorisée CC 18-30 V)
Stations CC-Link occupées	4 stations
Isolation	Isolation par photocoupleur entre l'entrée du capteur et CC-Link
Dimensions (H x L x P)	65 mm x 151,9 mm x 63 mm
Poids	0,38 kg

Spécifications générales

Paramètre	Spécification
Température ambiante de fonctionnement	0...55 ˚C
Température ambiante de stockage	-20...75 ˚C
Humidité ambiante de fonctionnement	10...90 % HR, sans condensation
Humidité ambiante de stockage	10...90 % HR, sans condensation
Résistance aux vibrations	Conforme à JIS B 3502 et IEC 61131-2
Résistance aux chocs	Conforme à JIS B 3502 et IEC 61131-2 (147 m/s2, 3 fois dans 3 directions X, Y, Z)
Atmosphère de fonctionnement	Pas de gaz corrosifs
Altitude de fonctionnement	0...2000 m
Emplacement d'installation	À l'intérieur d'un tableau de commande
Catégorie de surtension	II ou moins
Degré de pollution	2 ou moins
