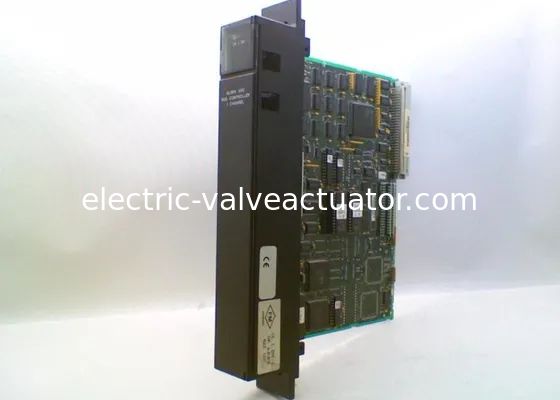

GE Fanuc IC697BEM761 Module d'interface d'entrée/sortie série 90-70 Deux connecteurs PIN 37 8 racks MAX

Nom De Marque:	CE
Numéro De Modèle:	Les résultats de l'analyse sont publiés dans le Bulletin de l'Union européenne.
Quantité De Produit:	1
Prix:	Negotiations

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

États-Unis

Détails d'emballage:

Nouvelle boîte originale

Mettre en évidence:

Module d'interface E/S GE Fanuc

Module d'interface Série 90-70

Connecteurs IC697BEM761 37 broches

Description du produit

Module d'interface E/S GE Fanuc IC697BEM761 Série 90-70 Deux connecteurs 37 broches 8 racks MAX

Description du produit

Le IC697BEM761 est un module d'entrée/sortie (E/S) spécialement conçu pour être utilisé avec les contrôleurs logiques programmables (PLC) de la série IC600. Développé et fabriqué par GE Fanuc, il constitue un composant essentiel de la gamme de produits Série 90-70, servant d'interface critique entre les PLC IC600 et les modules de la série IC697.

Conçu pour être installé dans un rack IC697, le module est équipé de deux connecteurs à 37 broches. Le connecteur inférieur accepte le câble amont, tandis que le connecteur supérieur reçoit le câble aval - cette connexion aval permet l'intégration avec des racks supplémentaires pour l'extension du système. Le rack IC697 associé à ce module prend en charge 128 ou 256 références d'E/S, et le module lui-même a une intensité nominale de 1,3 ampères. Classé comme module amélioré, il est doté de cavaliers de fond de panier qui sont étiquetés avec des numéros de rack pour une identification et une configuration simplifiées. Pour la communication avec le CPU IC600, le rack IC697 utilise une adresse d'E/S réservée dédiée, assurant un transfert de données fiable entre les composants.

Principales caractéristiques et fonctionnalités

Fonctionnement et terminaison en douceur

Pour garantir des performances stables et ininterrompues, le IC697BEM761 est équipé de résistances de terminaison de ligne pour chaque module d'interface. Ces résistances aident à minimiser les interférences de signal et à maintenir l'intégrité du signal, en particulier dans les chaînes d'E/S étendues.

Capacité d'adressage des racks

Le module prend en charge un maximum de 8 racks à des fins d'adressage, offrant une flexibilité pour adapter les systèmes d'E/S aux exigences variables des applications. L'échange de données entre le module et le CPU IC600 est facilité via le bus d'E/S, permettant une communication efficace en temps réel.

Indicateurs LED en façade

Pour une surveillance intuitive de l'état et un diagnostic des pannes, la face avant du IC697BEM761 comporte trois indicateurs LED distincts, chacun servant un objectif spécifique :

Indicateur RACK : S'allume pour signaler les défauts survenant dans le rack.
Indicateur MODULE : Alerte les utilisateurs des défauts provenant du module d'interface E/S lui-même.
Indicateur CHAÎNE E/S : Indique des problèmes tels que des défauts de rack en aval ou des défaillances dans le bus d'E/S.

Capacité d'extension du système

Dans les applications nécessitant plus de 2000 points d'E/S, le IC697BEM761 joue un rôle clé dans l'extension de la capacité du système. Il permet au système PLC d'accueillir jusqu'à 2000 points d'entrée et 2000 points de sortie, ce qui le rend adapté aux configurations d'automatisation industrielle à grande échelle.
