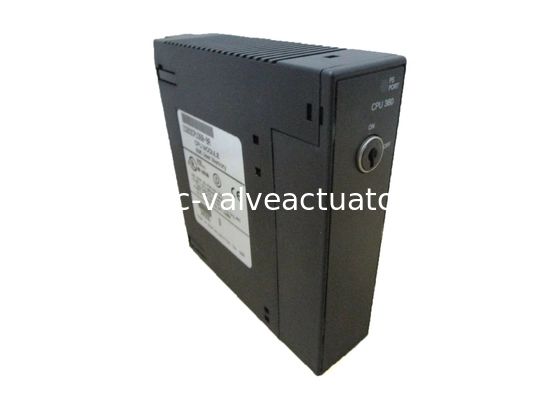

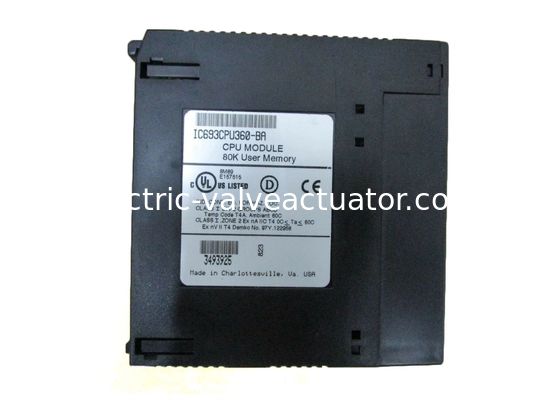

GE FANUC IC693CPU360, module CPU à emplacement unique, système PLC série 90/30

Name: GE FANUC IC693CPU360, module CPU à emplacement unique, système PLC série 90/30
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: IC693CPU360
Price: 210.00 USD
Availability: InStock

Nom De Marque:	GE
Numéro De Modèle:	IC693CPU360
Quantité De Produit:	1
Prix:	Negotiations

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

USA

Type de produit:

Processeur

Microprocesseur:

80386EX

Points d'entrée-sortie:

4096

Estimation d'entrée de tension:

5V DC

Consommation actuelle:

670 mA

Température de fonctionnement:

0-60 degrés Celsius

Détails d'emballage:

Nouvelle boîte originale

Mettre en évidence:

Module de processeur GE FANUC IC693CPU360

Système PLC de la série 90/30

un contrôleur PLC à fente unique

Description du produit

GE FANUC IC693CPU360, Module CPU à emplacement unique, Système PLC Série 90/30

Description du produit

Le GE Fanuc IC693CPU360 est un module d'unité centrale (CPU) 360. Il dispose de 240 Ko de mémoire utilisateur configurable. Il s'agit d'un module CPU à emplacement unique avec 4096 points d'E/S discrets sur 8 racks.

La vitesse de balayage typique du module CPU 360 est de 0,22 ms par 1 Ko de mémoire logique. Bien que le module ne dispose pas de ports série intégrés, il peut utiliser le connecteur sur une alimentation PLC. Ce module dispose à la fois de mémoire RAM et Flash et, comme les autres modules IC693, il est compatible avec le micrologiciel v.10.60. Cet appareil est compatible avec la gamme Série 90-30 de GE Fanuc. Lors de l'utilisation de ce CPU avec des applications d'entrée de gamme avec de faibles nombres d'E/S, le CPU est intégré dans le fond de panier. Cela rend tous les emplacements disponibles pour l'utilisation d'entrée ou de sortie. Ethernet, divers modules de bus et dispositifs de contrôle sont quelques-uns des dispositifs compatibles qui peuvent fonctionner avec ce module CPU.

Les modèles de CPU de milieu de gamme sont modulaires et sont disponibles en différentes tailles de mémoire. La gamme comprend également des modèles avec différentes capacités de performance et une fonctionnalité accrue, telle que la prise en charge du module de coprocesseur programmable, les remplacements et une horloge sauvegardée par batterie. Quant aux CPU hautes performances, ils sont basés sur le dernier processeur 386EX.

Cela permet un calcul rapide et un débit élevé. Ces modules peuvent gérer jusqu'à 4 096 points d'E/S et ils commencent à 32 Ko de mémoire et peuvent être programmés dans un certain nombre de langages standard. L'IC693CPU360 est un CPU haute performance.

Spécifications techniques

Vitesse du processeur	25 MHz
Points d'E/S	2048
Mémoire des registres	240 Ko
Mathématiques en virgule flottante	Oui
Système 32 BITS
Processeur	80386EX

Informations techniques

Numéro de catalogue CPU360 IC693CPU360

Type de CPU	Module CPU à emplacement unique
Nombre total de plaques de base par système	8 (plaque de base CPU + 7 extensions et/ou distantes)
Charge requise de l'alimentation	670 milliampères de l'alimentation +5 VDC
Vitesse du processeur	25 Mégahertz
Type de processeur	80386EX
Température de fonctionnement	0 à 60 degrés C (32 à 140 degrés F) ambiant
Vitesse de balayage typique	0,22 millisecondes par 1 Ko de logique (contacts booléens)
Mémoire du programme utilisateur (maximum)	À partir de la version 9.0 du micrologiciel, 240 Ko. Remarque : la taille réelle de la mémoire du programme utilisateur disponible dépend des quantités configurées pour les types de mémoire de mots configurables %R, %AI et %AQ (voir ci-dessous). Pour les micrologiciels antérieurs à la version 9.0, la taille fixe est de 80 Ko.
Points d'entrée discrets - %I	2 048
Points de sortie discrets - %Q	2 048
Mémoire globale discrète - %G	1 280 bits
Bobines internes - %M	4 096 bits
Bobines de sortie (temporaires) - %T	256 bits
Références d'état du système - %S	128 bits (%S, %SA, %SB, %SC - 32 bits chacun)
Mémoire des registres - %R	À partir de la version 9.0 du micrologiciel, configurable par incréments de 128 mots de 128 à 16 384 mots avec Logicmaster et de 128 à 32 640 mots avec Control version 2.2. Pour les micrologiciels antérieurs à la version 9.0, la taille fixe est de 9 999 mots.
Entrées analogiques - %AI	À partir de la version 9.0 du micrologiciel, configurable par incréments de 128 mots de 128 à 16 384 mots avec Logicmaster et de 128 à 32 640 mots avec Control version 2.2. Pour les micrologiciels antérieurs à la version 9.0, la taille fixe est de 9 999 mots.
Sorties analogiques - %AQ	À partir de la version 9.0 du micrologiciel, configurable par incréments de 128 mots de 128 à 16 384 mots avec Logicmaster et de 128 à 32 640 mots avec Control version 2.2. Pour les micrologiciels antérieurs à la version 9.0, la taille fixe est de 9 999 mots.
Registres système (pour la consultation du tableau de référence uniquement ; ne peut pas être référencé dans le programme logique)	28 mots (%SR)
Minuteries/Compteurs	>2 000
Registres à décalage	Oui
Ports série intégrés	1 (utilise le connecteur sur l'alimentation PLC). Prend en charge les protocoles esclaves SNP et SNP-X. Nécessite un module CMM pour la prise en charge du protocole maître SNP/SNP-X, CCM ou esclave RTU ; module PCM pour la prise en charge du maître RTU.
Communications	LAN - Prend en charge le multidrop. Prend également en charge les modules d'options Ethernet, FIP, Profibus, GBC, GCM et GCM+.
Remplacement	Oui
Horloge sauvegardée par batterie	Oui
Interruptions	Oui
Type de stockage de mémoire	RAM et Flash
Compatibilité PCM/CCM	Oui
Prise en charge des mathématiques en virgule flottante	Oui, basé sur le micrologiciel dans la version 9.0 du micrologiciel et versions ultérieures.
