IC693MDL940 output module ， voltage range of 5V to 30V DC ， frequency range of 50Hz to 60Hz

Name: IC693MDL940 output module ， voltage range of 5V to 30V DC ， frequency range of 50Hz to 60Hz
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: IC693MDL940
Price: 210.00 USD
Availability: InStock

Nom De Marque:	GE
Numéro De Modèle:	IC693MDL940
Quantité De Produit:	1
Prix:	Negotiations

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

IC693MDL940

Type de produit:

Module de sortie de relais

Tension:

120/240 volts AC

Relais:

2 ampères

Température:

0-60 degrés Celsius

Isolement:

1500 volts

Charge maximale:

4 ampères de maximum

Réponse "Marche/Arrêt":

15 millisecondes

Puissance initiale:

7 milliampères

Détails d'emballage:

Nouvelle boîte originale

Mettre en évidence:

IC693MDL940 output module 5V-30V DC

ESP controller output module 50Hz-60Hz

IC693MDL940 DC output module with warranty

Description du produit

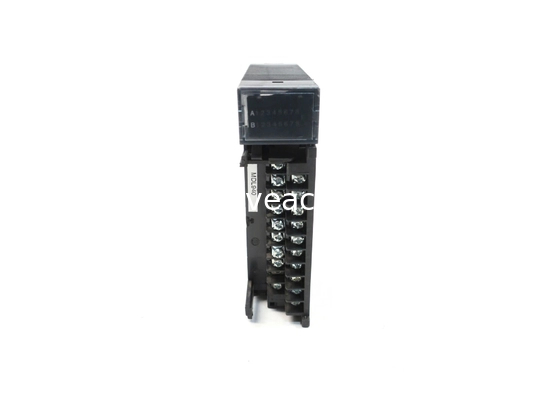

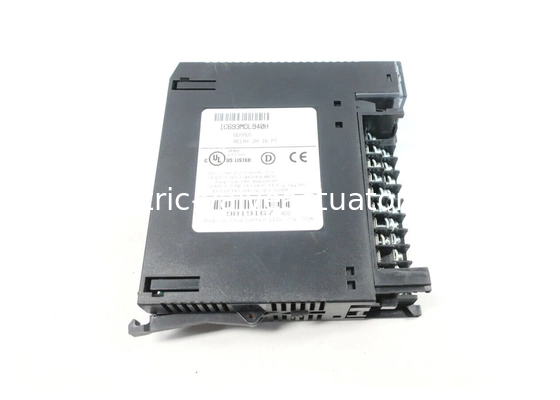

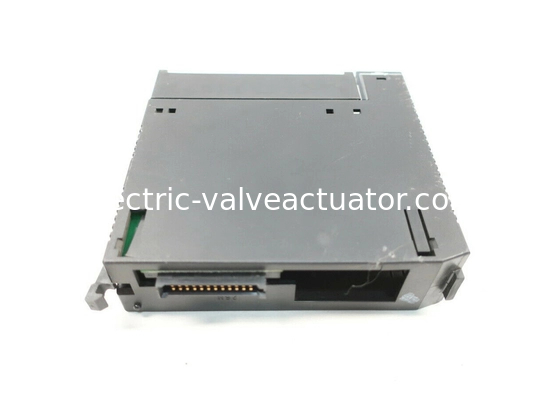

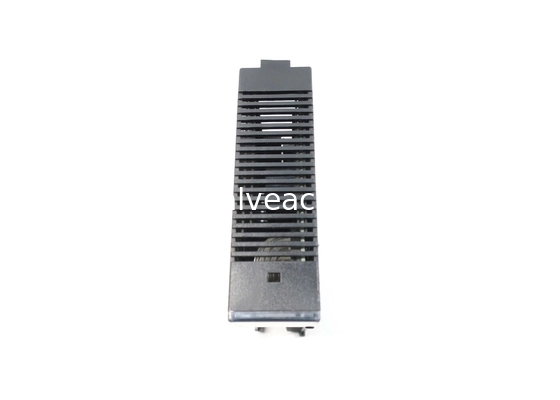

IC693MDL940 Output Module

Voltage range of 5V to 30V DC, frequency range of 50Hz to 60Hz

Technical Specifications

Specification	Details
Rated Voltage	24 volts DC, 120/240 VAC (nominal - see the following table for exceptions)
Operating Voltage	5 to 30 volts DC 5 to 250 VAC, 50/60 Hz
Outputs per Module	16 (four groups of four outputs each)
Isolation: Field to Backplane and to Frame Ground	250 VAC continuous; 1500 VAC for 1 minute
Isolation: Point to Point	250 VAC continuous; 1500 VAC for 1 minute
Maximum Load	2 Amps pilot duty maximum per output 4 Amps maximum per common 16 amps maximum per module
Minimum Load	10mA
Maximum Inrush	5 Amps
On Response Time	15ms maximum
Off Response Time	15ms maximum
Power Consumption, all outputs on	7mA from 5 volt bus on backplane 135mA from relay 24V bus on backplane

When this module is used with DC power supply IC695PSD040 or PSD140, special precautions should be taken because dropouts in the source voltage will be seen by this module and may cause relay dropouts.

Product Overview

The IC693MDL940 module is a GE Fanuc manufactured relay output module. It is a 16-point output module variant with a voltage rating of 120/240 Volts AC. This Series 90-30 module is used for controlling output loads with an output switching capacity of 2 Amps of relay current.

Key Features

4 groups of 4 output points each with common power output terminals
Controls various load devices including solenoids, indicators, and motor starters
Handles 15 bits of output data from the host controller CPU
Configurable using Proficy Machine Edition configuration software
Relay circuit powered through backplane with 24 Volts DC source
Compact size with small footprint
1500 Volts isolation between field side and logic side
500 Volts isolation between groups
Operating temperature should not exceed 60°C
