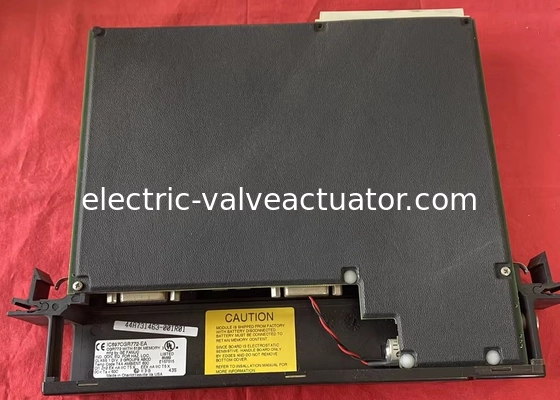

GE Fanuc IC697CGR772 CPU double bus Genius en attente active, 486DX4, 2K E/S discrètes, 512 Ko

L'IC697CGR772 est un module d'unité centrale de traitement (CPU) à double bus en veille à chaud appartenant à la plate-forme de contrôle logique programmable (PLC) de la série 90-70.Originalement fabriqué par GE Fanuc Automation, le module fait désormais partie d'Emerson Automation suite à une acquisition.Il est spécialement conçu pour les applications nécessitant une disponibilité élevée et une tolérance à l'erreur - lorsqu'il est associé à un autre processeur identique, il offre des fonctionnalités redondantes clés: transfert sans bosses, synchronisation automatique, communication de sauvegarde redondante, commutation à balayage unique et élimination des points de défaillance.

Le IC697CGR772 est doté d'un microprocesseur 80486DX4 intégré fonctionnant à 96 MHz.4 microsecondes par fonction booléenne et prend en charge les calculs mathématiques en virgule flottante de 32 bits - permettant une manipulation efficace d'applications industrielles complexesLe module dispose également d'un temps de balayage rapide de 5,9 millisecondes, assurant un contrôle réactif en temps réel.

• La mémoire:Équipé de 512 KB de mémoire à accès aléatoire (RAM), y compris la RAM CMOS alimentée par batterie maintenue par la batterie au lithium IC697ACC701..Un interrupteur de protection de la mémoire intégré empêche la modification involontaire du contenu de la mémoire lorsqu'il est activé.
• Traitement des E/S:Prend en charge jusqu'à 2 048 entrées discrètes, 2 048 sorties discrètes et 8 000 entrées/sorties analogiques, ce qui le rend approprié pour les configurations d'automatisation à grande échelle.Il est entièrement compatible avec tous les produits d'entrée/sortie GE Fanuc IC660/IC661 et IC697, permettant la mise en œuvre de solutions d'automatisation complètes et flexibles.

L'IC697CGR772 offre des options de communication polyvalentes pour prendre en charge les connexions point à point et multi-gouttes:

• Ports de série:1x port RS232 et 2x interfaces RS485 (les deux ports RS485 sont situés sur le panneau avant du module).
• Port réseau:Un port RJ45 est inclus pour les connexions réseau.
• La configuration:Le processeur peut être facilement connecté à un ordinateur personnel pour la configuration et la programmation.

• Commutation manuelle:Une fonction dédiée permet de basculer manuellement entre les modules de communication pour une gestion flexible du réseau.
• Mode de fonctionnement:Un interrupteur à 3 positions permet aux opérateurs de régler rapidement le mode de fonctionnement du module (par exemple, RUN/STOP).

L'avant du module est équipé de 7 indicateurs LED, fournissant une visibilité en temps réel sur divers états et événements du système (par exemple, alimentation, communication, conditions de panne).la LED du module OK sert de moniteur de l'état de la batterie: si une batterie faible est détectée, la LED ne restera pas allumée après mise sous tension.
