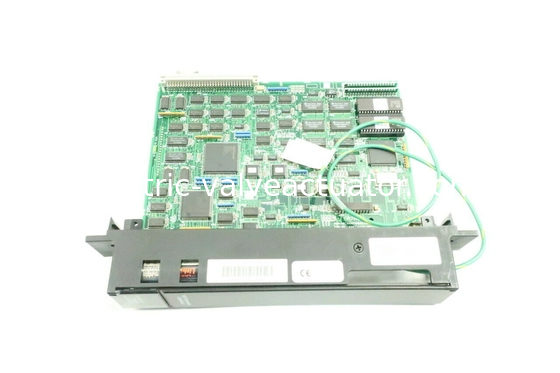

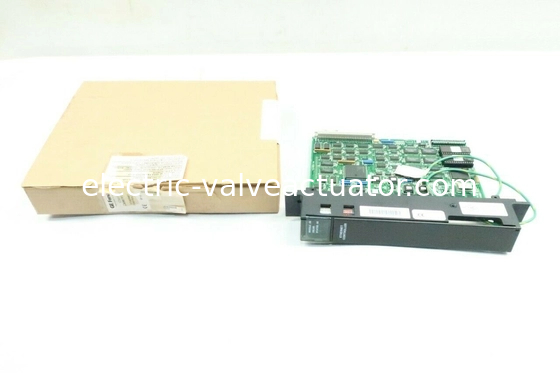

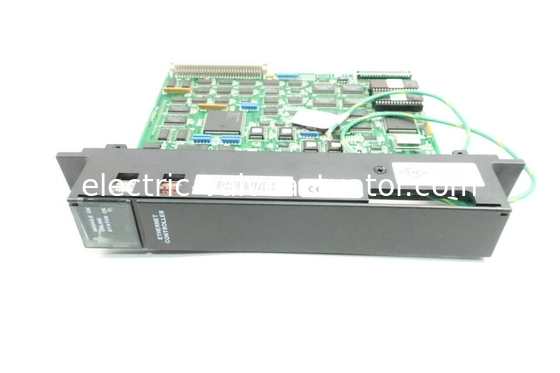

GE FANUC IC697CMM741, contrôleur programmable Ethernet de la série 90-70

GE FANUC IC697CMM741, Contrôleur Programmable Ethernet dans la Série 90-70

Description du produit

L'IC697CMM741 est un contrôleur programmable Ethernet de la série 90-70. Le contrôleur IC697CMM741 fait partie de la famille de produits matériels et logiciels IC651 Factory LAN. Ce groupe offre des solutions haute performance pour l'interconnexion des contrôleurs d'automatisation. Le contrôleur IC697CMM741 est conçu pour être branché dans un emplacement du rack PLC IC697. Le contrôleur IC697CMM741 permet une connexion PLC directe au LAN IEEE 802.3 CSMA/CD. Il est équipé d'une connexion de port AUI standard à 15 broches et est conçu pour les contrôleurs IC697. Un câble AUI ou émetteur-récepteur peut être fourni par l'utilisateur. Il utilise un seul emplacement dans le rack PLC, et le logiciel est facile à charger et/ou à mettre à niveau. De plus, le logiciel est sauvegardé pendant les pannes de courant pendant au moins six mois.


Lors de l'installation du contrôleur IC697CMM741 dans le rack PLC, l'alimentation doit être coupée du rack. Connectez la batterie avec le couvercle avant orienté vers l'avant et la charnière vers la droite. La languette du câble de la batterie doit être orientée à l'opposé de la surface de la carte. Une fois la batterie connectée à l'un des connecteurs, appuyez simplement pour verrouiller. Insérez le contrôleur dans l'emplacement approprié (généralement le premier emplacement à droite du CPU ou du BTM. Ne forcez pas la carte lors du verrouillage. Il est important de noter que le contrôleur Ethernet ne fonctionnera pas correctement s'il y a des emplacements vides à sa gauche. ATTENTION : Le fil de terre vert doit être solidement fixé au châssis du rack, et le rack doit être mis à la terre pour assurer la fonctionnalité du LAN.

À propos de l'IC697CMM741

Le dispositif d'interface IC697CMM741 est fabriqué par GE Fanuc dans sa gamme de produits Série 90-70 pour être une interface pour les appareils LAN Ethernet TCP/IP ou pour les appareils GE Série 90-70 MMS. L'interface IC697CMM741 est également un contrôleur Ethernet, et il peut connecter les PLC directement à un LAN comme le LAN IEEE 802.3 CSMA/CD. Ce contrôleur Ethernet est conçu pour les contrôleurs programmables GE Série 90-70 IC 697 et il n'a besoin que d'un emplacement dans le rack PLC pour être monté en toute sécurité. Le logiciel utilisé par le contrôleur Ethernet IC697CMM741 peut être chargé ou mis à niveau facilement via la RAM, et le contrôleur peut conserver son logiciel après une panne de courant pendant au moins 6 mois. Le logiciel qu'il peut utiliser comprend le logiciel de communication TCP/IP et MMS/OSI, le logiciel complet de programmation et de communication Windows et DOS, et le logiciel conçu pour les diagnostics complets et la gestion des stations.

Le contrôleur et l'interface Ethernet GE Série 90-70 IC697CMM741 peuvent se connecter à un émetteur-récepteur via un câble émetteur-récepteur fourni par l'utilisateur ou un câble AUI (Attachment Unit Interface) via son connecteur de type D standard qui comporte 15 broches. Le câble et l'émetteur-récepteur sont la façon dont le contrôleur Ethernet établit sa connexion au LAN Ethernet. Les utilisateurs peuvent surveiller l'état de l'interface du contrôleur avec ses 3 LED. La RAM du contrôleur Ethernet IC697CMM741 utilise une batterie pour la sauvegarde et la RAM stocke tous les logiciels de communication. Ce contrôleur et ce dispositif d'interface ont également une ROM et un micrologiciel qui stockent les fonctions de base, le logiciel de configuration et les fonctions de diagnostic qu'il utilise.

Informations techniques
