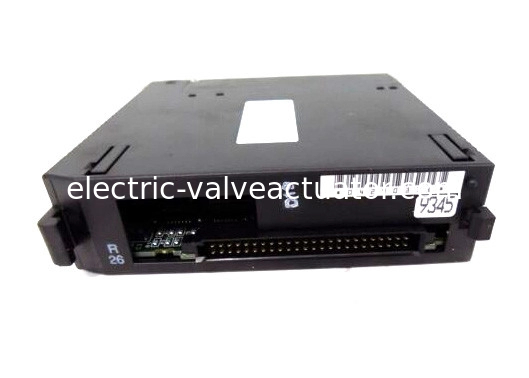

GE FANUC IC693CPU341, série 90-30, module CPU de 20 MHz

GE FANUC IC693CPU341, Série 90-30, Module CPU avec 20 Mégahertz

Description du produit

Généralités : Le module IC693CPU341, membre de la série 90-30 de GE Fanuc, est un module CPU à un seul emplacement équipé de 5 plaques de base. Il contient 4 plaques de base distantes et/ou d'extension en plus de la plaque de base du CPU. Il est équipé d'un processeur 80C188XL.

Alimentation : Il fonctionne à 20 MHz et nécessite une charge de 490 milliampères de l'alimentation +5 VDC. Le module fonctionne à une température ambiante comprise entre 0 et 60 degrés Celsius (ou 32 à 140 degrés Fahrenheit).

Mémoire : Le taux typique de ce CPU est de 0,3 millisecondes par 1K de logique (également connu sous le nom de contacts booléens). Avec une mémoire de programme utilisateur maximale de 80 Ko, l'IC693CPU341 dispose d'une mémoire de registre (%R) de 9999 mots ; d'une mémoire globale discrète (%G) de 1280 bits, de bobines internes (%M) de 1024 bits, de bobines de sortie (temporaires) (%T) de 256 bits et de références d'état système (%S) de 128 bits (avec %S, %SA, %SB, %SC ayant 32 bits chacun).

E/S : Les entrées analogiques (%AI) et les sorties (%AQ) sont respectivement de 1024 et 256 mots. Les entrées discrètes (%I) et les sorties (%Q) sont de 512 chacune. Il dispose de 16 mots (%SR) de registres système qui sont utilisés uniquement pour l'affichage du tableau de référence et ne peuvent pas être référencés dans le programme de logique utilisateur.

Spécifique : Ce CPU dispose d'un port série intégré unique, qui nécessite un connecteur à l'alimentation de l'API utilisée dans le système. Le port prend en charge les protocoles esclaves SNP/SNP-X. L'IC693CPU341 est compatible PCM/CCM, bien qu'il nécessite un module CMM pour prendre en charge le maître SNP/SNP-x, CCM ou la prise en charge esclave RTU. Il nécessite également un module PCM pour prendre en charge le maître RTU.

LAN : L'IC693CPU341 dispose d'un réseau local (LAN) installé. Cette fonctionnalité permet au CUP de prendre en charge une variété de modules d'options, tels que les modules d'options FIP, Profibus, multidrop, Ethernet, GBC, GMC et GCM+. Ses premières versions disposent de RAM et d'EPROM ou d'EEPROM en option pour le stockage de la mémoire. Les nouvelles versions, à partir de la version matérielle IC693CPU341-J et du micrologiciel Release 4.61, ne prennent en charge que la RAM et la mémoire Flash en option pour les besoins de mémoire supplémentaires.
