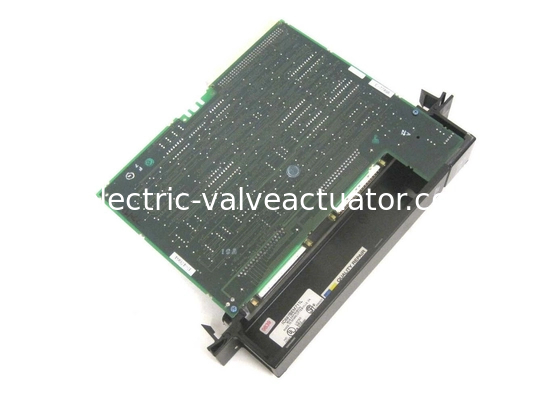

GE FANUC IC697BEM711, module récepteur de bus, série 90-70 Conçu

L'IC697BEM711 est un module récepteur de bus (BRM) de la série 90-70 conçu par GE Fanuc. En tant qu'interface d'extension de bus parallèle à haute vitesse, l'IC697BEM711 permet facilement l'extension du rack principal à un maximum de sept racks PLC IC697 supplémentaires avec jusqu'à 50 pieds de câble d'interconnexion. L'IC697BEM711 est livré avec un logiciel de configuration pratique et ne nécessite aucun commutateur DIP.

Le module IC697BEM711 a un poids maximum de seulement 4 livres et dispose d'un seul emplacement avec deux connecteurs. Il est important de noter que le BRM IC697BEM711 doit toujours être installé dans l'emplacement 1. Une autre caractéristique notable de l'IC697BEM711 est l'utilisation de LED pour indiquer l'état continu du module, du rack et la présence de la prise de terminaison de bus E/S requise. L'IC697BEM711 conserve le dernier état de fonctionnement des modules de sortie en cas de perte possible de communication avec le CPU. Il permet également l'isolement et la réparation d'un module défectueux dans le rack.

Remarque : Le système PLC IC697 ne peut être configuré avec l'IC697BEM711 qu'en utilisant un programme logiciel MS-DOS ou une fonctionnalité Windows. Après avoir sélectionné le paramètre de configuration, l'utilisateur sera invité à confirmer la présence du RCM. Reportez-vous toujours au manuel d'installation du contrôleur programmeur avant d'effectuer toute installation.

À propos de l'IC697BEM711

Le module IC697BEM711 est un module récepteur de bus. Les caractéristiques du module IC697BEM711 incluent une interface d'extension de bus parallèle à haute vitesse, la prise en charge de 7 racks d'extension, l'isolement des défauts du système, une configuration logicielle facile et la prise en charge du maintien du dernier état de la machine. Trois indicateurs LED sur le module fournissent l'état du module ainsi que l'état du port d'extension de bus et l'état de l'extension. En utilisant le module IC697BEM711, l'extension à un maximum de 7 racks PLC IC697 supplémentaires peut être réalisée en utilisant un total de 15 mètres de câble. Le module IC697BEM711 occupe un emplacement dans le châssis du PLC. Deux connecteurs sont fournis sur le panneau avant du module : un connecteur est utilisé pour se connecter au rack en amont ou au CPU et l'autre connecteur est utilisé pour se connecter à des racks d'extension supplémentaires via un arrangement en guirlande.

Le module récepteur de bus IC697BEM711 doit être configuré à l'aide de la fonction logicielle de programmation Windows ou MS-DOS. L'exigence actuelle du module est de 0,8 ampères et le module nécessite également une tension d'entrée de 5 volts CC. L'interface d'extension peut transmettre des données à une vitesse maximale de 500 kilo-octets par seconde. Un câble mesurant jusqu'à 15 mètres peut être utilisé avec l'interface d'extension. Le module est conçu pour prendre en charge la norme VME C.1. Lors de la commande du module, la prise de terminaison avec le numéro de catalogue IC697ACC702 peut également être commandée. De plus, les câbles E/S suivants peuvent être commandés : un câble de 5 pieds avec le numéro de catalogue IC600WD005A, un câble de 10 pieds avec le numéro de catalogue IC600WD010A, un câble de 25 pieds avec le numéro de catalogue IC600WD025A et un câble de 50 pieds avec le numéro de catalogue IC600WD050A. L'alimentation du système doit être coupée avant d'insérer le module IC697BEM711 dans l'emplacement qui lui est désigné.
