AB 1746-NI4, -20 à +20 MA (Ou) -10 à +10V DC, SLC 500 Module d'entrée/sortie analogique

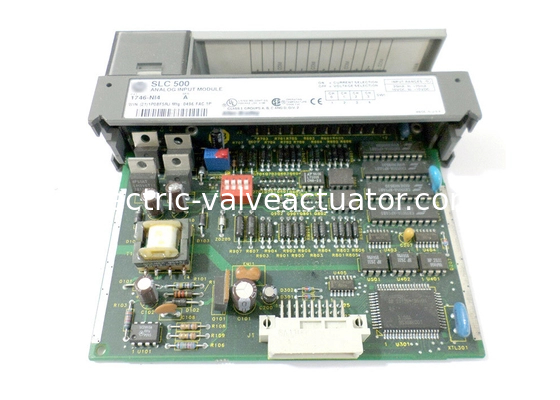

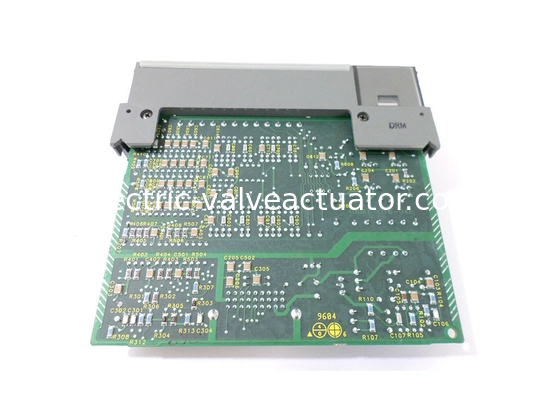

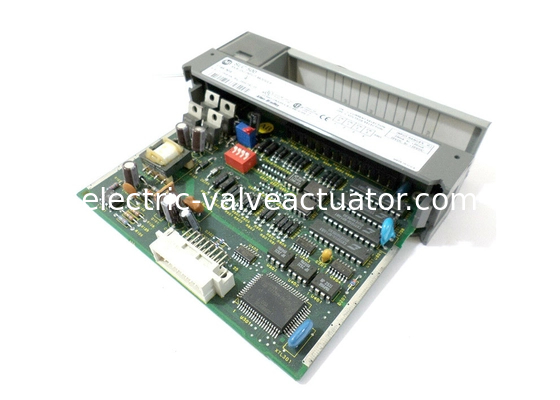

L'Allen Bradley 1746-NI4 est un module d'entrée analogique à quatre (4) canaux SLC 500. Il dispose de canaux analogiques sélectionnables par l'utilisateur pour la tension ou le courant afin de prendre en charge plusieurs applications de surveillance et de contrôle ; il a une résolution de 16 bits et contient un bornier amovible qui fournit des connexions au canal d'entrée analogique. Ce canal peut être connecté en tant qu'entrée différentielle. Il existe un DIP qui commute sur la carte de circuit imprimé pour sélectionner l'entrée ou la tension de courant. Le courant du fond de panier à 5 Volts de ce module est de 25 mA ; à 24 Volts, le courant est de 85 mA. Il faut faire attention à ne pas connecter la source de tension sans le courant du transmetteur, etc. au canal configuré pour l'entrée de courant. Un fonctionnement incorrect du module ou des dommages au module peuvent survenir.

Le 1746-NI4 a des longueurs de câble standard de 0,5, 1, 2,5 et 5,0 mètres. Le connecteur AIFM de ce module est un connecteur D-shell à 15 broches. L'Allen Bradley 1746-NI4 a les spécifications d'entrée de boucle de courant suivantes : la plage d'entrée est de +/-20 mA (nominale) et +/-30 mA (maximum). L'impédance d'entrée est de 250 Ohms avec une résolution de 1,22070 & µA par LSB et une dérive d'erreur de gain approximative de +/-67 ppm/degrés Celsius. La précision globale à 25 degrés Celsius est de +/- 0,365 % de l'échelle complète, +/- 0,642 % à 60 degrés Celsius. La dérive de précision globale est de +79 ppm/degré Celsius de l'échelle complète. La plage de tension d'entrée du 1746-NI4 est de +/-10 Volts CC -1 LSB. Son impédance est de 1 méga Ohms. La dérive de précision est de +63 ppm/degrés Celsius de l'échelle complète. La résolution est de 305,176 & µV par LSB, avec une dérive d'erreur de gain de +/- 57 ppm/degré Celsius. La précision globale à 25 degrés Celsius est de +/-0,284 % de l'échelle complète et de +/-0,504 % à 60 degrés Celsius.


Le 1746-NI4 est un module d'entrée analogique de la série SLC 500 d'AB. Il dispose de quatre (4) canaux d'entrée différentiels non isolés, sélectionnables individuellement pour l'entrée de tension ou de courant. Les plages de signaux d'entrée sélectionnables incluent -20 à +20 mA (ou) -10 à +10V cc.

Cette entrée de tension est configurable avec l'utilisation du logiciel de programmation RSLogix 500. En utilisant le logiciel, la configuration matérielle, les tables de données et les instructions nécessaires au fonctionnement prévu du module peuvent être configurées et affectées au module d'entrée analogique.

Le module fonctionne en convertissant le signal d'entrée analogique via la modulation Delta–Sigma avec une plage de -16 384 à +16 384 pour l'entrée de courant et de -32 768 à +32 767 pour l'entrée de tension. Les données converties peuvent être traitées avec l'utilisation d'un algorithme de mise à l'échelle pour afficher la variable de processus mesurée. Cette mise à l'échelle est une formule mathématique qui peut être implémentée manuellement à l'aide d'instructions arithmétiques ou à l'aide de l'instruction Scale with Parameters Block (SCP) fournie dans le logiciel de programmation. Les deux méthodes produisent la même sortie mise à l'échelle.

Ce module est compatible avec l'utilisation d'un contrôleur SLC 500 de style matériel fixe ou modulaire. La version matérielle fixe du SLC 500 est livrée avec des canaux d'E/S intégrés avec des capacités d'extension limitées. Le PLC SLC 500 à matériel modulaire est doté d'un système entièrement modulaire et personnalisable.

Ce module dispose d'un indicateur LED intégré pour indiquer l'état de chaque canal et l'état général du fonctionnement du module. Cela fournit un diagnostic rapide du module qui peut également être accessible via l'interruption de diagnostic du contrôleur. Ce système de rapport permet un dépannage plus rapide et augmente la disponibilité du module.
