GE FANUC IC697BEM741, contrôleur de bus FIP (FBC) Fabriqué, modules FIP IC670

GE FANUC IC697BEM741, Contrôleur de bus FIP (FBC) fabriqué, Modules FIP IC670

Description du produit

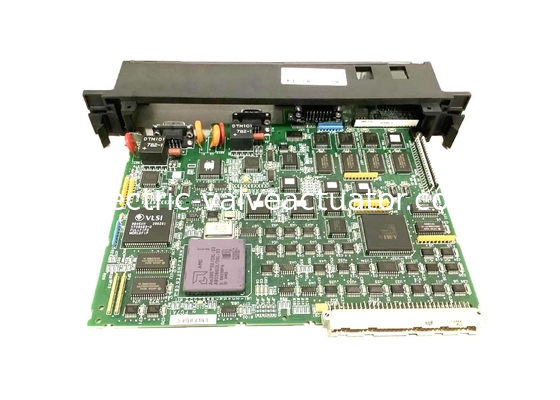

L'IC697BEM741 est un contrôleur de bus FIP (FBC) fabriqué par GE Fanuc. Cette pièce permet au PLC IC697 de se connecter à un réseau de bus de terrain FIP ou WorldFIP de 1 Mbit. Il peut scanner les E/S FIP à partir des scanners d'E/S distantes FIP IC693, des modules FIP IC670 et des appareils FIP génériques associés au GE Fanuc 90-70 IC697BEM741.

Les points forts de l'IC697BEM741 incluent un contrôleur de bus à 2 canaux qui occupe un seul emplacement dans un rack standard ou VME Integrator. Le FBC est configuré avec la fonctionnalité de configuration du logiciel de programmation Logicmaster 90-70 ou de contrôle. Les périphériques d'E/S sur le bus FIP sont scannés simultanément par le contrôleur de bus, et les données d'E/S sont transférées vers le CPU une fois par scan. Un maximum de 31 contrôleurs de bus différents peuvent être inclus dans un système PLC IC697. Parmi ceux-ci, quatre peuvent être des contrôleurs de bus FIP.

Un bus FIP peut desservir des déports distants (alias racks d'E/S IC693 qui sont connectés au bus via des modules de scanner d'E/S distantes). Chaque déport distant peut se composer de n'importe quel nombre de modules d'E/S discrets et analogiques ; Stations de contrôle de terrain (alias modules d'E/S de contrôle de terrain qui sont connectés au bus via une unité d'interface de bus FIP) ; et appareils génériques, y compris les ordinateurs qui sont connectés au bus par un module FIP tiers. Un bus FIP est principalement utilisé pour le contrôle des E/S et peut être utilisé pour stocker des données de configuration sur des appareils distants et signaler les défauts.

À propos de l'IC697BEM741

Le contrôleur de bus FIP IC697BEM741 est un contrôleur de bus à deux canaux pour le système de contrôleur de bus FIP GE Fanuc Série 90-70. Ce contrôleur de bus FIP permet aux PLC GE IC697 de se connecter au réseau de bus de terrain FIP ou WorldFIP (EN50170) de 1,0 mégabit. Le contrôleur de bus FIP IC697BEM741 peut accueillir jusqu'à 128 appareils de terrain, y compris un module d'E/S de contrôle de terrain (à l'aide de l'unité d'interface de bus FIP), les PLC Série 90-70 et Série 90-30 connectés au réseau de bus de terrain FIP, les racks d'E/S Série 90-30 (à l'aide de modules de scanner d'E/S distantes FIP) et des appareils génériques tels que des ordinateurs à usage général connectés au bus (à l'aide du module d'interface FIP). Le contrôleur de bus IC697BEM741 peut scanner en série les périphériques d'E/S sur le bus FIP et les données d'E/S sont transférées vers le CPU à chaque scan itéré terminé. Lors d'un scan, le contrôleur de bus IC697BEM741 recherche indépendamment tout appareil distant connecté, diffuse les données de sortie du PLC vers les appareils connectés, permet la transmission de messages dépendants du temps à partir des appareils de terrain et reçoit des messages de diagnostic des appareils de terrain connectés.

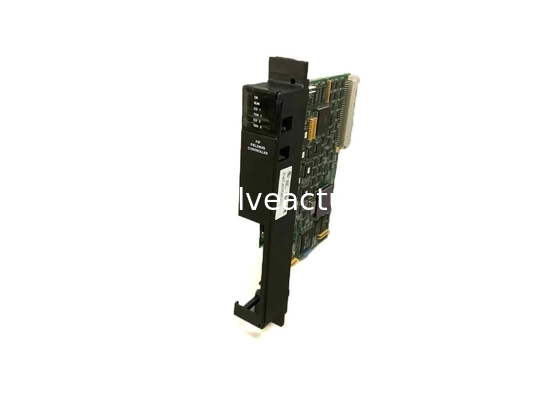

Le contrôleur de bus FIP GE Fanuc IC697BEM741 occupe un seul emplacement dans le rack VME Integrator du PLC GE IC697 (le rack IC697CHS782 ou IC697CHS783). Le contrôleur de bus FIP IC697BEM741 peut être configuré avec le logiciel de programmation Logicmaster Série 90-70 basé sur Windows ou le logiciel de programmation CIMPLICITY Control 90. Le contrôleur de bus IC697BEM741 est livré avec 6 indicateurs LED sur le panneau avant. Les 2 voyants LED supérieurs (les LED « MODULE OK » et « RUN ») affichent l'état de fonctionnement du module, tandis que les 4 LED inférieurs indiquent l'état de la communication sur l'appareil. Le contrôleur de bus IC697BEM741 dispose également d'un bouton-poussoir directement sous les indicateurs LED pour la réinitialisation locale. Il est livré avec un connecteur série à 15 broches qui se connecte à un PC pour la mise à niveau du micrologiciel d'exploitation, et il dispose également de 2 connecteurs de bus FIP à 9 broches (canaux 1 et 2) pour la connexion à 2 bus FIP.

Spécifications techniques de l'IC697BEM741
