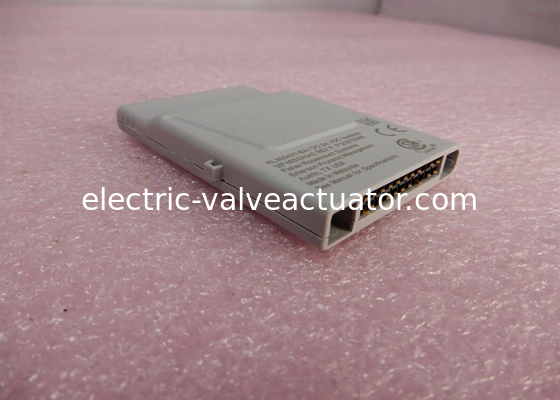

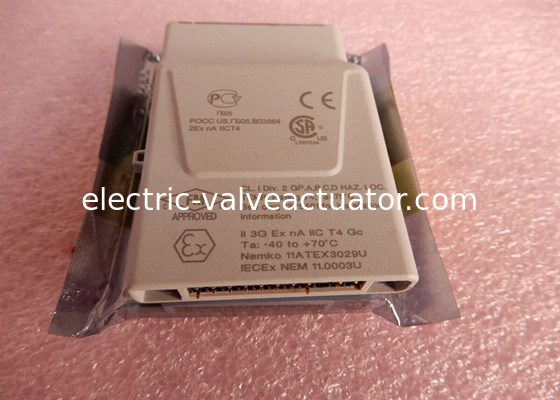

Emerson KL3004 Module de sortie numérique de l' I.O.

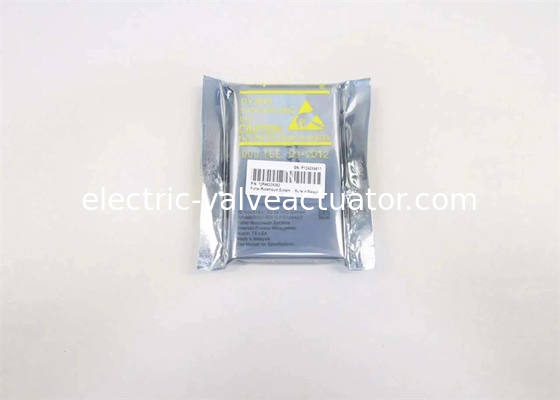

Emerson KL3004X1-BA1 Module I O numérique toute nouvelle boîte originale

Définition:

Spécifications de puissance:

Puissance du bus de charme:6.3 VDC à 32 A
Puissance du circuit de champ: 24 VDC à 10 mA

Spécifications environnementales:

Température ambiante: -40°C à +70°C
Choc: 10 g 1⁄2 onde sinusale pendant 11 ms
Vibration: 1 mm de pic à pic de 2 à 13,2 Hz; 0,7 g de 13,2 à 150 Hz
Contaminants dans l'air: ISA-S71.04 1985 Contaminants dans l'air classe G3
Humidité relative: 5 à 95% Non condensé
Position clé du bloc terminal:5C

Note: pour le numéro de série, le lieu et la date de fabrication, voir l'étiquette du produit.

Avertissement: ce produit contient des instructions spécifiques pour l'installation, le retrait et l'utilisation dans les zones dangereuses.

Voir le document 12P5403 "DeltaVTM Electronic Marshalling Digital Automation System (sous-système CHARM I/O) Zone 2 Installation"
D'autres instructions d'installation sont fournies dans le manuel "DeltaVTM S-Series et CHARMs Hardware Installation".

Retrait et insertion:

Cette unité ne peut pas être retirée ou insérée avec l'alimentation du système sous tension.
Les circuits de champ non étincelants DOIVENT être désactivés avant de retirer et d'insérer un CHARM.

Pour les circuits sans étincelles, le fusible d'un bloc terminal CHARM ne peut pas être retiré lorsque la puissance du champ est alimentée.
Un système de clôture assure la compatibilité entre un CHARM et le bloc terminal CHARM lorsque le CHARM est installé sur le bloc terminal.

Les touches du bloc terminal sont réglées automatiquement la première fois que le CHARM est installé sur le bloc terminal.

Pour installer un autre type de CHARM sur un bloc terminal, réinitialisez les clés en retirant le bloc terminal et en relâchant les clés de la position verrouillée.

Maintenance et ajustement:Cette unité ne contient pas de pièces utilisables par l'utilisateur et ne doit en aucun cas être démontée.
L'étalonnage n'est pas requis.
