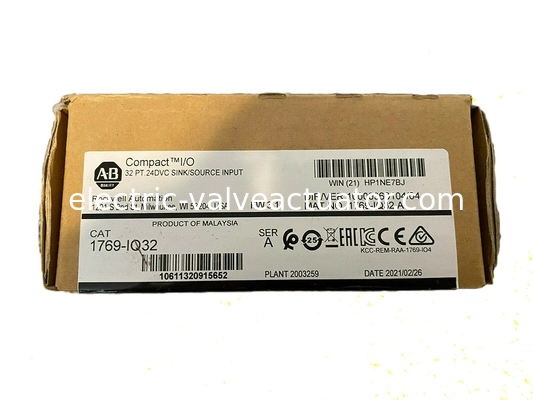

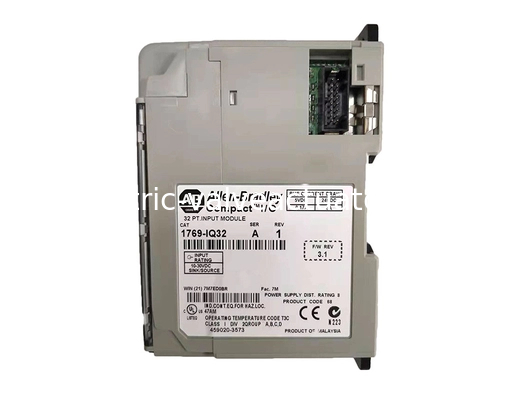

8 ms Compact I O Module 24VDC Entrée Allen Bradley 1769-IQ32

8 ms Compact I O Module 24VDC Entrée Allen Bradley 1769-IQ32

Nom De Marque: AB
Numéro De Modèle: 1769-IQ32
Quantité De Produit: 1
Prix: Negotiations
Informations détaillées
Lieu d'origine:
Malaisie
Type de produit:
module d'entrée discret
Famille de produits:
Compact I/O
No. d'entrées:
32
Température de fonctionnement:
0°C à +60°C (32°F à +140°F)
Cable de communication:
32 POINTS
Évaluation de distance d'alimentation:
8
Détails d'emballage:
Nouvelle boîte originale
Description du produit

AB 1769-IQ32, Module d'E/S Compact, Canaux d'entrée 24VDC

Spécifications techniques pour 1769-IQ32

Fabricant Rockwell Automation / AB
Type de produit : Module d'entrée discret
Famille de produits : Compact I/O
Nombre d'entrées : 32
Nombre de groupes : 4 groupes (8 entrées chacun)
Indice de distance de l'alimentation : 8
Contrôleurs compatibles : MicroLogix 1500 ; CompactLogix
Adaptateur pris en charge : Adaptateur DeviceNet 1769-ADN ; Adaptateur Ethernet 1769-AENTR
Catégorie de tension : 24V DC source/puits
Plage de tension de fonctionnement : 10…30V DC @ 30 °C (86 °F) 10…26.4V DC @ 60 °C (140 °F)
Tension d'état bloqué : 5VDC
Tension d'état passant : 10V DC
Délai d'entrée, Marche : 8ms
Logiciel compatible : RSLogix 500 ; RSLogix 5000 / Studio 5000 Logix Designer
Température de fonctionnement : 0°C à +60°C (32°F à +140°F)
Température de stockage : -40°C à +85°C (-40°F à +185°F)
Humidité de fonctionnement : 5% à 95% sans condensation


Marque AB
Numéro de pièce/Numéro de catalogue 1769-IQ32
Gamme de produits Compact Logix
Type de module Module d'entrée CC
Type d'entrée Entrée numérique
Logiciel RSLogix5000
Câble de communication 32 points
Série A et B
Poids 0,97 lb ou 440 g
Tension nominale 24 Volts CC source/puits
Bornier de remplacement 1769-RTBN18
Type de fil Cuivre - 90 degrés Celsius
Taille de fil (solide) 22-14 AWG
UPC 10611320915652

À propos de 1769-IQ32

Le module d'entrée discret AB avec le numéro de catalogue 1769-IQ32 fait partie de la famille de modules Compact I/O qui est compatible avec les contrôleurs MicroLogix 1500 et CompactLogix. Ce module dispose notamment de canaux d'entrée haute densité car il possède trente-deux (32) canaux d'entrée 24VDC prenant en charge les configurations de câblage source et puits.

Ce module a un indice de distance d'alimentation de huit (8) modules. Cela signifie que le module ne doit pas être installé à plus de huit (8) modules de l'alimentation. Comme certains contrôleurs CompactLogix prennent en charge l'installation de plus de huit (8) modules Compact I/O, une alimentation appropriée doit être installée pour répondre aux exigences d'alimentation du 1769-HSC et des autres modules Compact I/O. Le 1769-HSC suit la méthode d'installation du rack CompactLogix existant. Lorsqu'il est installé dans un banc d'extension d'E/S CompactLogix, le même indice de distance d'alimentation doit être respecté.

Ce module est configuré à l'aide du logiciel de programmation RSLogix 500 lorsqu'il est utilisé avec le contrôleur MicroLogix 1500 et RSLogix 5000 ou Studio 5000, selon la révision du micrologiciel du contrôleur CompactLogix utilisé.
Ce module a une plage de température de fonctionnement de 0°C à +60°C (32°F à +140°F) et une température de stockage de -40°C à +85°C (-40°F à +185°F) avec une humidité de fonctionnement de 0°C à +60°C (32°F à +140°F) et une altitude de fonctionnement de 2000 mètres (6561 pieds). Il a une classification de vibration de fonctionnement de 10 à 500 Hz, 5G, 0,030 pouces maximum de crête à crête et un choc de fonctionnement de 30G lorsqu'il est monté sur panneau et de 20G pour le module monté sur rail DIN.
