Fanuc Ic697mdl750, module de sortie discrète, série 90-70

Ge Fanuc Ic697mdl750, Module de sortie discrète, Série 90-70

Description du produit

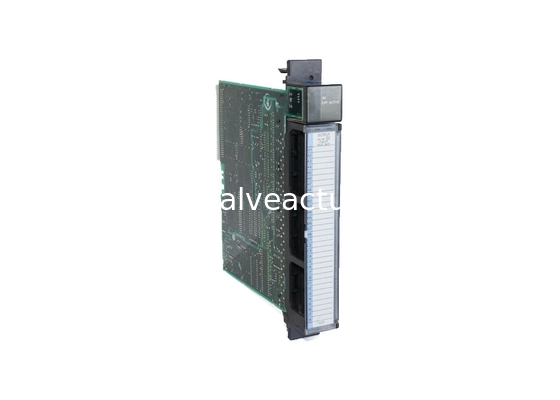

Le module GE Fanuc série 90-70 IC697MDL750 est un module de sortie discrète capable de convertir un afflux potentiellement élevé d'entrées en la sortie souhaitée. Le module héberge 32 sorties qui sont réparties en quatre assortiments fusibles de 8 points chacun. Chacun de ces points est évalué à 24/48 Volts et un courant à long terme de 0,5 ampères. Chacun des groupes peuplés de 8 points a une capacité globale de 2 ampères après avoir tenu compte des facteurs dissipatifs. Selon son temps d'utilisation et sa classification, chaque IC697MDL750 a également une capacité éphémère de diriger de grands courants d'entrée. Le courant de sortie d'un IC697MDL750 est capable d'alimenter des démarreurs de moteur, des solénoïdes, des indicateurs et autres appareils similaires.

Les voyants LED présents sur le dessus de l'IC697MDL750 indiquent l'état prévalent à différents endroits du circuit logique interne. De plus, l'état marche/arrêt des points de sortie est également indiqué par des LED sur l'IC697MDL750.

Un module IC697MDL750 est fourni avec une clé incluse dans l'emballage. Cette clé doit être utilisée pour modifier les spécifications de l'emplacement qui héberge l'IC697MDL750. Cette personnalisation de l'emplacement vise à l'empêcher d'être utilisé de manière incorrecte. La clé est fixée lors de l'installation initiale de l'IC697MDL750 et reste dans cette position lors de tout retrait ultérieur du module. Cependant, cet appendice peut être facilement désinstallé si le besoin s'en fait sentir.

Plusieurs fonctionnalités de l'IC697MDL750 sont soumises à la configuration par l'utilisateur. La première de ces caractéristiques est les références d'entrée et de sortie du module qui peuvent être personnalisées à l'aide d'un ordinateur personnel exécutant un logiciel Windows ou MS-DOS. Ce processus est effectué via un port SNP ou Ethernet TCP/IP. De plus, les sorties de l'IC697MDL750 peuvent être manipulées par l'utilisateur pour s'éteindre ou rester dans leur état précédent.

Spécifications techniques

Informations techniques

Spécifications32 (quatre groupes de 8 sorties chacun)Sorties par module :500 volts entre les groupes d'entrée32 (quatre groupes de 8 sorties chacun)Isolation :1500 volts - toute sortie vers fond de panier500 volts entre les groupes d'entréePlage de tension de sortie : Courant de sortie :20 à 60 volts
