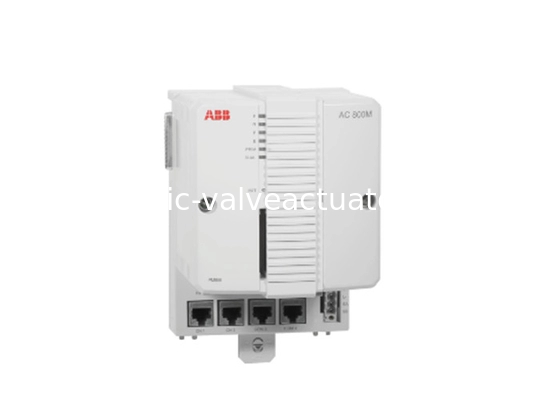

24 MHz 6,253 Mo (de 800xA 5.1 FP4) PM851AK01 3BSE066485R1 Module d'E/S Numériques

Name: 24 MHz 6,253 Mo (de 800xA 5.1 FP4) PM851AK01 3BSE066485R1 Module d'E/S Numériques
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: PM851AK01 3BSE066485R1
Price: 210.00 USD
Availability: InStock

Nom De Marque:	ABB
Numéro De Modèle:	PM851AK01 3BSE066485R1
Quantité De Produit:	1
Prix:	Negotiations

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Inde

Courant d'E/S, CC:

500mA

24 types de consommation de V:

140 mA

La température, opération:

°C 0 à +55

La température, stockage:

°C -25 à +70

Détails d'emballage:

Nouvelle boîte originale

Description du produit

Module d'E/S numérique 24 MHz 6.253 Mo (de 800xA 5.1 FP4) PM851AK01 3BSE066485R1

La carte CPU contient le microprocesseur et la mémoire RAM, une horloge temps réel, des indicateurs LED, le bouton poussoir INIT et une interface CompactFlash.

La plaque de base du contrôleur PM851A possède deux ports Ethernet RJ45 (CN1, CN2) pour la connexion au réseau de contrôle et deux ports série RJ45 (COM3, COM4).

Notez qu'un PM851/PM851A est limité à un seul port Ethernet (CN1), la redondance Ethernet n'est donc pas disponible. L'un des ports série (COM3) est un port RS-232C avec des signaux de contrôle de modem, tandis que l'autre port (COM4) est isolé et utilisé pour la connexion d'un outil de configuration.

Procédures simples de fixation/détachement sur rail DIN, utilisant le mécanisme unique de glissement et de verrouillage. Toutes les plaques de base sont fournies avec une adresse Ethernet unique qui fournit à chaque CPU une identité matérielle. L'adresse se trouve sur l'étiquette d'adresse Ethernet fixée à la plaque de base TP830.

Fonctionnalités et avantages

Fiabilité et procédures simples de diagnostic des pannes
Modularité, permettant une extension pas à pas
Protection de classe IP20 sans nécessiter d'enceintes
Le contrôleur peut être configuré avec le constructeur de contrôle 800xA
Le contrôleur est entièrement certifié CEM
Matériel basé sur des normes pour une connectivité de communication optimale (Ethernet, PROFIBUS DP, etc.)

Informations générales

Numéro d'article	3BSE066485R1 (PM851AK01)
Redondance	Non
Haute intégrité	Non
Fréquence d'horloge	24 MHz
Performance, 1000 opérations booléennes	0,46 ms
Performance	0,46 ms
Mémoire	12 Mo (de 800xA 5.1 FP4)
RAM disponible pour l'application	6.253 Mo (de 800xA 5.1 FP4)
Mémoire flash pour le stockage	Oui

Données détaillées

Type de processeur	MPC860
Temps de basculement en conf. rouge.	NA
Nombre d'applications par contrôleur	32
Nombre de programmes par application	64
Nombre de diagrammes par application	128
Nombre de tâches par contrôleur	32
Nombre de temps de cycle différents	32
Temps de cycle par programmes d'application	Jusqu'à 1 ms
Flash PROM pour le stockage du micrologiciel	2 Mo
Alimentation	24 V CC (19,2-30 V c.c.)
Consommation électrique +24 V typ/max	180 / 300 mA
Dissipation de puissance typ.	4,32 W (7,2 W max)
Entrée d'état d'alimentation redondante	Oui
Batterie de secours intégrée	Lithium, 3,6 V
Stabilité de l'horloge temps réel	100 ppm (environ 1 h/an)
Synchronisation de l'horloge	1 ms entre les contrôleurs AC 800M par protocole CNCP
File d'attente d'événements dans le contrôleur par client OPC	Jusqu'à 3000 événements
Vitesse de transmission AC 800M vers le serveur OPC	36-86 événements/sec, 113-143 messages de données/sec
Modules de communication sur bus CEX	1
Courant d'alimentation sur bus CEX	2,4 A
Grappes d'E/S sur Modulebus avec CPU non red.	1 électrique, 1 optique
Grappes d'E/S sur Modulebus avec CPU red.	NA
Capacité d'E/S sur Modulebus	Max 24 modules d'E/S
Taux de balayage Modulebus	0 - 100 ms (temps réel en fonction du nombre de modules d'E/S)
Courant d'alimentation sur Modulebus électrique	24 V : max 1,0 A 5 V : max 1,5 A
Canaux Ethernet	1
Interface Ethernet	Ethernet (IEEE 802.3), 10 Mbit/s, RJ-45, femelle (8 pôles)
Protocole du réseau de contrôle	MMS (Manufacturing Message Service) et IAC (Inter Application Communication)
Backbone de réseau de contrôle recommandé	Ethernet commuté 100 Mbit/s
Interface RS-232C	2 (une générale, 1 pour l'outil de service)
Interface RS-232C (COM3) (non red. uniquement)	RS-232C, 75-19 200 bauds, RJ-45 femelle (8 pôles), non opto-isolée, prise en charge complète RTS-CTS
Interface RS-232C (COM4) (non red. uniquement)	RS-232C, 9 600 bauds, RJ-45 femelle (8 pôles), opto-isolée, pas de prise en charge RTS-CTS

Environnement et certification

Température, fonctionnement	+5 à +55 °C (+41 à +131 °F)
Température, stockage	-40 à +70 °C (-40 à +158 °F)
Changements de température	3 °C/minutes selon IEC/EN 61131-2
Altitude	2000 m selon IEC/EN 61131-2
Degré de pollution	Degré 2 selon IEC/EN 61131-2
Protection contre la corrosion	Conforme G3 à la norme ISA 71.04
Humidité relative	5 à 95 %, sans condensation
Bruit émis	< 55 dB (A)
Vibration	10 < f < 50 Hz : amplitude de 0,0375 mm, 50 < f < 150 Hz : accélération de 0,5 g, 5 < f < 500 Hz : accélération de 0,2 g
Tension d'isolement nominale	50 V
Tension d'essai diélectrique	500 V c.a.
Classe de protection	IP20 selon EN 60529, CEI 529
Émission et immunité	EN 61000-6-4, EN 61000-6-2
Conditions environnementales	Industriel
Marquage CE	Oui
Sécurité électrique	EN 50178, CEI 61131-2, UL 508
Emplacement dangereux	cULus Classe 1, Zone 2, AEx nA IIC T4, ExnA IIC T4Gc X
Certificats maritimes	ABS, BV, DNV-GL, LR, RS
Approbation TUV	Non
Conformité RoHS	EN 50581:2012
Conformité DEEE	DIRECTIVE/2012/19/UE
