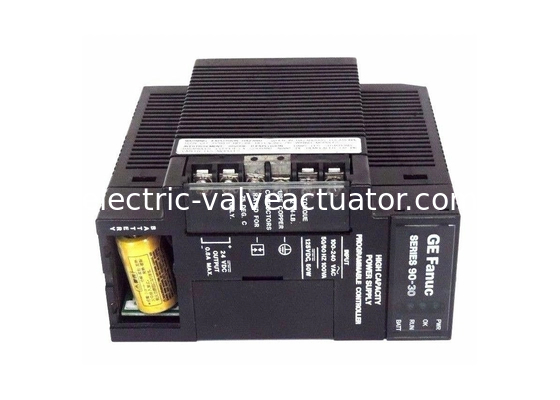

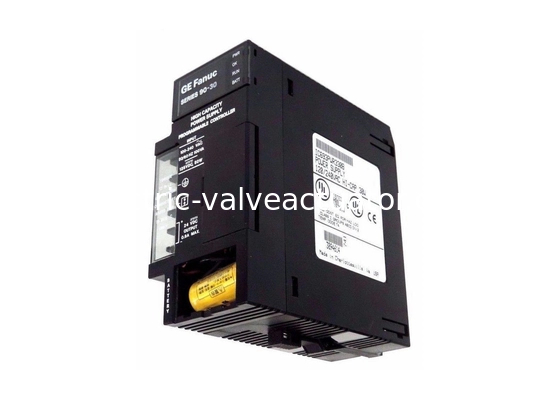

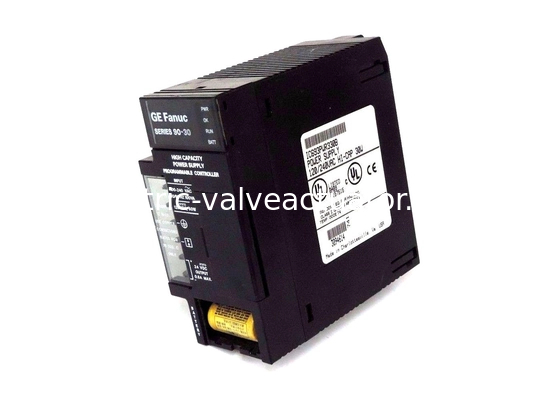

Module d'alimentation électrique de haute capacité série 90-30 Plateforme GE FANUC IC693PWR330

GE FANUC IC693PWR330, Module d'alimentation haute capacité

Plateforme Série 90-30

Description du produit

IC693PWR330 est une alimentation haute capacité avec 30 watts de sortie et entrée 120/240 VAC/125 VDC. Il existe des applications qui peuvent nécessiter une capacité de courant élevée +5V qui peut ne pas être présente avec l'alimentation standard (IC693PWR321). Par conséquent, cette alimentation haute capacité permet d'utiliser chacun des 30 watts à partir de l'alimentation +5V. L'IC693PWR330 peut fonctionner à partir d'une source de tension d'entrée comprise entre 85 et 264 VAC ou 100 à 300 VDC. Cette alimentation offre une sortie +5 VDC, +24 VDC et des sorties d'alimentation relais qui distribuent l'alimentation aux circuits des modules relais de sortie Série 90-30. Un +24 VDC isolé utilisé en interne par certains modules peut être utilisé pour fournir une alimentation externe pour les modules d'entrée 24 VDC. L'IC693PWR330 dispose de connexions de câblage sur site pour les alimentations d'entrée AC/DC. Ces deux alimentations se composent de 6 bornes utilisées pour le raccordement de l'utilisateur. Ces liaisons comprennent : la source d'alimentation CA, la source d'alimentation 20 VAC et les fils de mise à la terre de la source d'alimentation 240 VAC. Elles sont fixées au système via les 3 bornes supérieures à l'avant de l'alimentation. Leur sensibilité à une alimentation d'entrée CA/CC est normalement faible.

L'IC693PWR330 contient des dispositifs de protection contre les surtensions d'entrée qui ont une connexion interne sur la broche 4 située sur la barrette de bornes utilisateur. Cette broche est reliée à la broche 3 avec le cavalier fourni qui est bien configuré par l'entreprise. Le cavalier peut être retiré pour rendre le caractère non fonctionnel au cas où une protection contre les surtensions n'est pas nécessaire des deux broches 3 et 4. Il nécessite également une protection contre les surintensités qui est offerte par la sortie logique 5V qui est limitée électroniquement à 3,5 ampères (7 ampères pour les alimentations haute capacité). En cas de surcharge, elle est détectée à l'intérieur, ce qui peut entraîner l'arrêt de l'alimentation. Un fusible interne à l'entrée sert de sauvegarde en cas de telles occurrences. Il protège également l'alimentation contre les défauts d'alimentation internes.

L'alimentation haute capacité GE Fanuc IC693PWR330 est un module d'alimentation modulaire pour le système de contrôle PLC Série 90-30. Les alimentations GE Fanuc Série 90-30 sont conçues de manière modulaire pour permettre une connexion directe dans l'emplacement de gauche de toutes les plaques de base Série 90-30, réduisant ainsi le temps et les coûts d'installation. L'alimentation IC693PWR330 appartient à la série d'entrée AC/DC haute capacité et est capable de fonctionner à partir d'une source de tension d'entrée comprise entre 85 Volts AC et 264 Volts AC ou 100 Volts DC et 300 Volts DC. L'alimentation IC693PWR330 est conçue pour les applications nécessitant plus de 5 Volts DC et plus que ce que le module d'alimentation standard IC693PWR321 peut fournir, et elle permet d'utiliser toute la capacité de sortie de 30 Watts à partir de l'alimentation nominale +5 Volts DC.

L'alimentation GE Fanuc IC693PWR330 a une capacité de sortie standard de 5 Volts DC avec 30 Watts de puissance de sortie totale. Elle dispose également d'une sortie d'alimentation relais 24 Volts DC avec 15 Watts de puissance, qui alimente les circuits des modules relais de sortie Série 90-30, et d'une sortie 24 Volts DC isolée avec 20 Watts de puissance totale, qui est utilisée en interne par certains modules d'E/S et peut également être utilisée pour fournir une alimentation externe pour les modules d'entrée 24 Volts DC. L'alimentation IC693PWR330 a une tension d'entrée nominale de 120/240 Volts AC ou 125 Volts DC, et une plage de tension de fonctionnement acceptable de 85 à 264 Volts AC ou 100 à 300 Volts DC. L'alimentation IC693PWR330 a un temps de maintien minimum de 20 millisecondes et une limite de protection contre les surintensités maximale de 7 ampères à la sortie 5 Volts DC.

Spécifications techniques

Informations techniques

Spécifications
