AB 1746-IB32 ， Module d'entrée à collecteur ouvert 24VDC ， Module d'entrée SLC 500

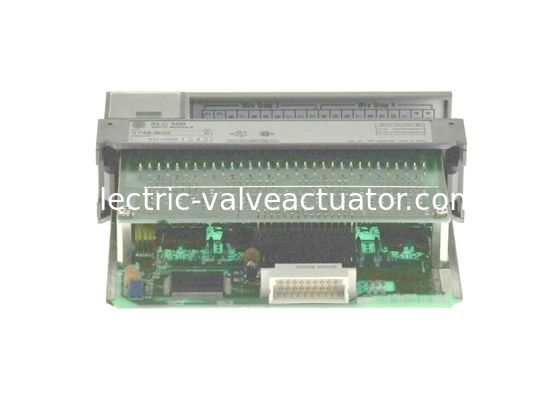

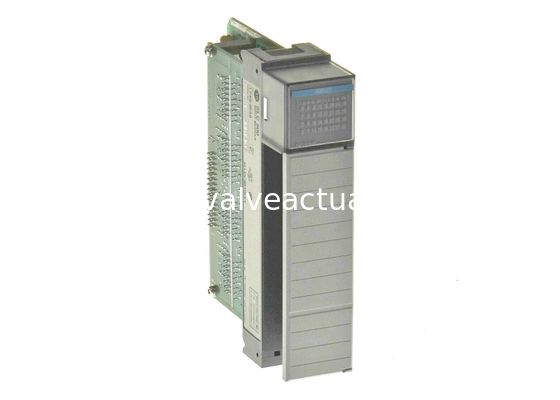

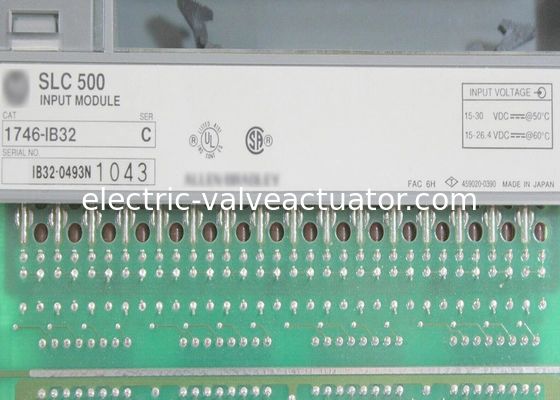

L'AB 1746-IB32 est un module d'entrée discrète SLC 500. Ce module fonctionne à une tension nominale de 24VDC et dans une plage de tension de 15-30V CC à 50 °C (122 °F) ou 15-26,4V CC à 60 °C (140 °F). Ce module est généralement utilisé pour interfacer des appareils électriques tels que des interrupteurs, des capteurs, des contacts auxiliaires et d'autres appareils binaires ou MARCHE/ARRÊT. Jusqu'à trente-deux (32) signaux d'entrée peuvent être câblés à ce module via les 32 canaux de module d'entrée intégrés.

Le 1746-IB32 est un module à un seul emplacement qui est configuré à l'aide du logiciel de programmation RSLogix 500. Il est compatible avec tout processeur SLC 500, idéalement avec le matériel de style modulaire SLC 500. Il prend en charge l'installation locale, le long du contrôleur ou sur un rack d'E/S d'extension ou sur un châssis d'E/S distant le long d'un adaptateur de communication SLC 500. Il s'installe directement dans n'importe quel emplacement disponible du châssis 1746, à l'exception de l'emplacement 1 qui est réservé au contrôleur SLC 500.

Le 1746-IB32 a une consommation de courant de fond de panier de 50 mA à 5VDC avec une tension d'entrée d'état désactivé maximale de 5VDC, un courant d'entrée nominal de 5,1 mA à 24V CC, un courant d'entrée d'état désactivé maximal de 1,5 mA avec un délai de signal typique de 8 ms pour la transition du signal MARCHE à ARRÊT et ARRÊT à MARCHE.

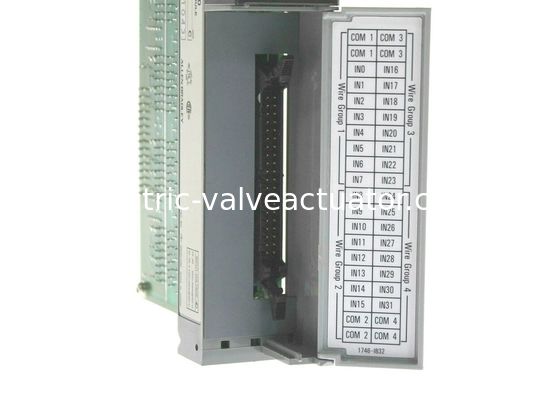

Lors de l'installation du module, assurez-vous que l'alimentation est coupée du châssis car ce module ne prend pas en charge le retrait et l'insertion sous tension (RIUP). Il est livré avec un bornier amovible qui permet le câblage à distance du module ainsi qu'une maintenance simplifiée, car le RTB permet l'insertion dans un autre module du même type.

Le 1746-IB32 offre une isolation du fond de panier testée à 1500 Volts CA pendant 60 secondes entre le fond de panier et les E/S et il a une tenue diélectrique de 1500 Volts CA. La tension minimale à travers son circuit à l'état MARCHE est de 15,0 Volts CC et à l'état ARRÊT, il a une chute de tension maximale de 5,0 Volts CC et un courant de fuite maximal de 1,5 mA. Le module 1746-IB32 a un temps de retard de signal maximal de 3 ms sur ses entrées en mode MARCHE et ARRÊT et il a un courant d'entrée nominal global de 5,1 mA à une tension nominale de 24 Volts CC. Le 1746-IB32 a une plage de température de fonctionnement comprise entre 0 et 60 degrés Celsius (32 et 140 degrés Celsius) à une humidité sans condensation de 5 à 95 % et il a une résistance aux vibrations opérationnelle de 1G à 5 à 200 Hertz et une résistance aux chocs de 30G.
