Ge Fanuc Ic697mem719, 512 Ko de mémoire d'extension Cmos produite, Série 90-70

Ge Fanuc Ic697mem719, Mémoire d'extension Cmos de 512 Ko produite,

Série 90-70

Description du produit

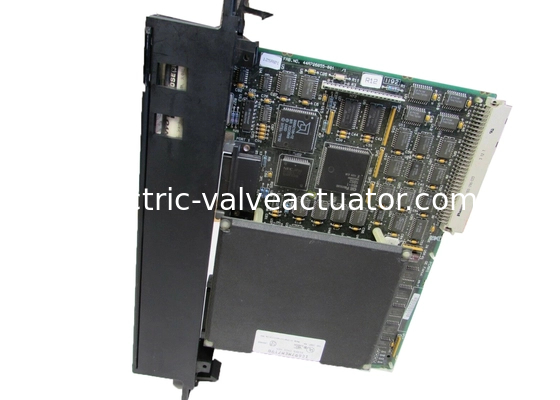

L'IC697MEM719 est une mémoire d'extension CMOS de 512 Ko produite par GE Fanuc pour la série 90-70. Cette mémoire est utilisée pour étendre la mémoire logique et de données dans les unités centrales de traitement IC697CPU771/2 ou le module de coprocesseur programmable (PCM) référencé IC697PCM711. L'IC697MEM719 possède un certain nombre de caractéristiques notables, notamment sa disponibilité en quatre versions (64, 128, 256 et 512 Ko), sa capacité à être configuré pour le stockage des données et des programmes, et le fait qu'il ne nécessite aucun emplacement supplémentaire. Configuré comme une carte fille, l'IC697MEM719 est stratégiquement placé dans le même emplacement que le module dans lequel il fonctionne. Il est important de noter que la mémoire de la carte mère et celle de la carte fille se complètent.

L'IC697MEM719 dispose d'une batterie au lithium qui conserve la mémoire utilisateur en cas de panne de courant. La batterie prend également en charge l'horloge calendrier. La durée de vie de la batterie est de 10 ans dans des conditions appropriées, et sa plage de température de fonctionnement doit être d'environ 20 0C ou 68 0F. La capacité de rétention de mémoire idéale de la batterie sans alimentation appliquée est de six mois. L'ancienne batterie ne doit être retirée qu'après l'installation complète d'une nouvelle batterie. Le CPU de l'API vérifie à plusieurs reprises les erreurs de la mémoire du programme logique en tant que tâche de fond au moyen d'une routine de somme de contrôle. La mémoire de stockage, quant à elle, est vérifiée pour les erreurs par le PCM lors de la mise sous tension et lors des réinitialisations matérielles/logicielles du système. L'IC697MEM719 utilise la programmation MS-DOS ou Windows comme logiciel de configuration. Cette extension de mémoire ne nécessite aucun outil et peut être facilement installée sur le terrain.

À propos de l'IC697MEM719

Le module de mémoire CMOS GE Fanuc IC697MEM719 est disponible en 64, 128, 256 ou 512 Ko de capacité de mémoire et est couramment utilisé sur les CPU GE 771, les CPU GE 772 ou les PCM. Le module d'extension de mémoire IC697MEM719 peut être utilisé sur le PCM ou le CPU et ne nécessite pas l'utilisation de configurations d'emplacements supplémentaires pour le stockage des données ou le stockage des programmes. La mémoire peut être utilisée pour l'extension de la mémoire logique et de données lorsqu'elle est installée en tant que carte fille dans le système et réside dans le même emplacement que le module qu'elle dessert. Le module de mémoire IC697MEM719 a la capacité de conserver les informations dans sa mémoire même en cas de perte de courant. Ceci est rendu possible grâce à la mémoire intégrée qui se trouve sur le boîtier de la carte mère. De plus, la mémoire du programme logique est vérifiée en permanence pour les erreurs par l'API, le CPU ou en tant que tâche de fond. Le PCM vérifie les erreurs de la mémoire de stockage chaque fois que l'alimentation est coupée en cas de réinitialisation matérielle ou logicielle.

Le module de mémoire d'extension CMOS GE Fanuc Genius I/O IC697MEM719 doit être installé conformément au manuel d'installation de l'automate programmable applicable. Lors de l'installation, les installateurs doivent d'abord vérifier que l'alimentation du rack a été coupée. Le connecteur à 64 broches doit être branché sur le connecteur de la carte mère, et les installateurs doivent enclencher tous les clips. Après avoir suivi toutes les étapes d'installation appropriées, les installateurs doivent placer le module de mémoire IC697MEM719 dans le rack et mettre l'appareil sous tension. Pour l'installation du CPU, la suppression de la mémoire se fait par le biais du logiciel MS-DOS ou en utilisant le logiciel de programmation Windows. Pour le PCM, suivez toutes les instructions du fabricant pour assurer une installation correcte.

Informations techniques

Spécifications techniques pour IC697MEM719
