AI825 - Modules I/O AI825 3BSE036456R1 - Sélecteur matériel System 800xA ABB

Name: AI825 - Modules I/O AI825 3BSE036456R1 - Sélecteur matériel System 800xA ABB
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: AI825
Price: 210.00 USD
Availability: InStock

Nom De Marque:	ABB
Numéro De Modèle:	AI825
Quantité De Produit:	1
Prix:	Negotiations

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Inde (IN)

Spécifications de signal:

-20. +20 mA, 0(4). .20 mA, -10. +10 V, 0(2). .10V

Impédance d'entrée:

10 MΩ (entrée de tension) 50 Ω (entrée de courant)

En dessous/au-dessus de la plage:

± 15%

Filtre d'entrée (temps de montée de 0 à 90%):

115 ms (entrée de tension), 130 ms (entrée de courant)

Détails d'emballage:

Nouvelle boîte originale

Mettre en évidence:

Module matériel ABB System 800xA

Module d'E/S AI825 avec garantie

Sélecteur de contrôleur ESP 3BSE036456R1

Description du produit

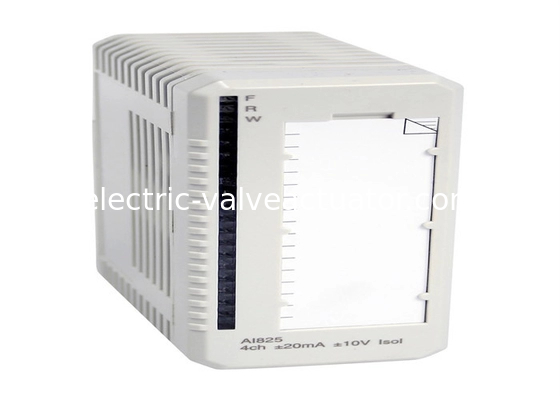

AI825 - E/S AI825 Modules 3BSE036456R1 - Sélecteur matériel System 800xA ABB

Le module d'entrée analogique AI825 dispose de 4 entrées courant/tension bipolaires, isolées galvaniquement et individuellement. Chaque canal peut être une entrée de tension ou de courant.

Le module dispose d'une entrée de courant continu qui supporte jusqu'à 6,3 V et d'une entrée de courant protégée contre les surtensions qui supporte jusqu'à +30 V CC. Le courant est limité par une résistance PTC.

L'alimentation des étages d'entrée est convertie à partir du 24 V sur le ModuleBus.

Fonctionnalités et avantages

4 canaux d'entrées isolées galvaniquement individuellement pour +20 mA, 0...20 mA, 4...20 mA, +10 V, 0...10 V, 2...10 V
Résolution 14 bits plus signe
Résistances shunt d'entrée protégées jusqu'à 30 V CC
L'entrée supporte la communication HART

Informations générales

Type	Entrée analogique
Spécification du signal	-20..+20 mA, 0(4)..20 mA, -10..+10 V, 0(2)..10V
Numéro d'article	3BSE036456R1
Nombre de canaux	4
HART	Non
SOE	Non
Redondance	Non
Haute intégrité	Non
Sécurité intrinsèque	Non
Mécanique	S800

Spécifications techniques détaillées

Résolution	14 bits plus signe
Impédance d'entrée	10 MΩ (entrée de tension) 50 Ω (entrée de courant)
Isolation	Isolé individuellement, canal à canal et vers le commun du circuit
Sous/sur plage	± 15%
Erreur	Max. 0,1%
Dérive de température	Max. 47 ppm/°C (0..10V), Max. 34 ppm/°C (±10V), Max. 78 ppm/°C (0..20mA), Max. 57 ppm/°C (±20mA)
Filtre d'entrée (temps de montée 0-90%)	115 ms (entrée de tension), 130 ms (entrée de courant)
Temps de cycle de mise à jour	< 10ms
Longueur maximale du câble de terrain	600 mètres (656 yards)
CMRR, 50Hz, 60Hz	120 dB
NMRR, 50Hz, 60Hz	> 40 dB à 50 Hz, >55 dB à 60 Hz
Tension d'isolement nominale	250 V
Tension d'essai diélectrique	1900 V CC ch-ch, 3250 V CC ch-terre/système
Dissipation de puissance	Typ. 2,5 W, Max. 3,2 W
Consommation de courant +5 V Modulebus	Typ. 70 mA, Max. 100 mA
Consommation de courant +24 V Modulebus	Typ. 90 mA, Max. 110 mA
Consommation de courant +24 V externe	0

Diagnostics

LED avant	F(aute), R(un), W(avertissement)
Supervision	Alimentation interne
Indication d'état de la supervision	Erreur de module, Avertissement de module, Erreur de canal

Environnement et certification

Marque CE	Oui
Sécurité électrique	CEI 61131-2, UL 508
Emplacement dangereux	-
Certification marine	-
Indice de protection	IP20 selon CEI 60529
Atmosphère corrosive ISA-S71.04	G3
Conditions de fonctionnement climatiques	0 à +55 °C (Stockage -25 à +70 °C), HR=5 à 95 % sans condensation, CEI/EN 61131-2
Degré de pollution	Degré 2, CEI 60664-1
Conditions de fonctionnement mécaniques	CEI/EN 61131-2
CEM	EN 61000-6-4, EN 61000-6-2
Catégories de surtension	CEI/EN 60664-1, EN 50178
Classe d'équipement	Classe I selon CEI 61140 ; (terre protégée)
Température ambiante maximale	55 °C (131 °F), pour montage vertical dans MTU compact 40 °C (104 °F)
Conformité RoHS	EN 50581:2012
Conformité DEEE	DIRECTIVE/2012/19/UE
