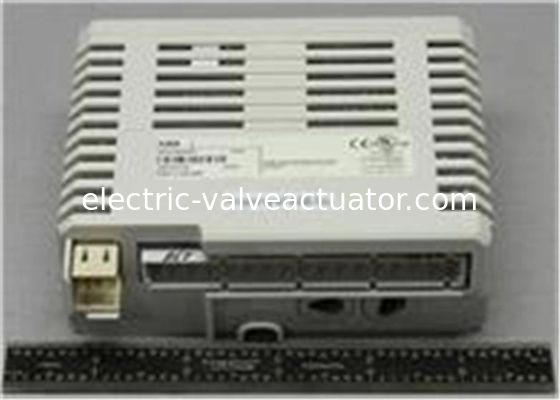

Module d'entrée analogique ABB AI843 TC/mV 3BSE028925R1 -30 mV à +75 mV

Name: Module d'entrée analogique ABB AI843 TC/mV 3BSE028925R1 -30 mV à +75 mV
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: AI843
Price: 210.00 USD
Availability: InStock

Nom De Marque:	ABB
Numéro De Modèle:	AI843
Quantité De Produit:	1
Prix:	Negotiations

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Inde (IN)

Tension assignée d'isolement:

50v

Tension de test diélectrique::

500VAC

Consommation actuelle +5 V Modulebus:

70mA

Dissipation de puissance:

1.6W

Détails d'emballage:

Nouvelle boîte originale

Mettre en évidence:

Module d'entrée ABB AI843 TC/mV

Module d'entrée analogique ABB AI843 -30mV à +75mV

Module ABB AI843 pour contrôleur ESP

Description du produit

ABB AI843 TC/mV Module d'entrée analogique 3BSE028925R1 -30 mV à +75 mV

Le module d'entrée thermocouple/mV AI843 fournit 8 canaux d'entrée différentiels pour les mesures thermocouple/mV. Les plages de mesure configurables par canal sont: -30 mV à +75 mV linéaire ou TC Types B,C, E, J, K, L, N, R, S, T et U. Un canal Pt100 distinct est utilisé pour les mesures de température "Cold Junction" (ambient), servant ainsi de canal CJ pour le Chapitre 1...8.

La température de jonction peut être mesurée localement sur les bornes de vis des MTU ou sur une unité de connexion éloignée du dispositif.une température de jonction fixe pour le module peut être définie par l'utilisateur (en tant que paramètre) ou une température de jonction définie par l'application.

Caractéristiques et avantages

8 canaux d'entrée différentiels pour le thermocouple/mV
Opération unique ou redondante
Un canal séparé est utilisé comme canal CJ (4 fils Pt100 RTD)
Variété de thermocouples présentant les caractéristiques suivantes: B, C, E, J, K, L, N, R, S, T et U
Résolution de 16 bits (convertisseur A/D)
Les entrées sont surveillées pour les circuits ouverts de rupture de fil

Informations générales

Le type	Entrée analogique
Spécification du signal	-30..75 mVlinéaire, TC de type B, C, E, J, K, L, N, R, S, T et U
Numéro de l'article	Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.
Nombre de chaînes	8
Type de signal	Voir tableau
Le HART	Je ne veux pas.
Entreprise d'État	Je ne veux pas.
Réduction des effectifs	- Oui, oui.
Intégrité élevée	Je ne veux pas.
Sécurité interne	Je ne veux pas.
Mécanique	S800

Spécifications détaillées

Résolution	16 bits
Impédance d'entrée	> 1 MΩ
Isolement	isolé par groupe du sol
Erreur	Max. 0,1%
Dérive de température	Le taux de dépistage est de 10 ppm/°C, maximum 25 ppm/°C.
Filtre d'entrée (temps de montée de 0 à 90%)	1.1 kHz
Temps de cycle de mise à jour	320 + 80 * (nombre de canaux actifs) ms à 50 Hz 267 + 67 * (nombre de canaux actifs) à 60 Hz
Longueur maximale du câble de champ	600 mètres (656 verges) ou au maximum 500 Ω
CMRR, 50 Hz, 60 Hz	100 dB
NMRR, 50 Hz, 60 Hz	> 40 dB
Voltage d'isolation nominale	50 V
Voltage d'essai diélectrique	500 V de courant alternatif
Dissipation de puissance	1.5 W
Consommation de courant +5 V Modulebus	60 mA
Consommation de courant +24 V Modulebus	50 mA
Consommation de courant + 24 V extérieur	0

Diagnostique

Les LED avant	F (ault), R (un), W (apprentissage)
Surveillance	Erreur du module: canaux de référence en dehors des limites, alimentation faible Erreur de canal: circuit ouvert, Erreur du canal CJ (chapitre 8): hors plage <-40°C et >100°C Chaîne de jonction) Erreur de canal Linière: aucune
Indication du statut de la surveillance	Erreur de module, avertissement de module, erreur de canal

Environnement et certification

Marquage CE	- Oui, oui.
Sécurité électrique	Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe.
Emplacement dangereux	La zone C1 Div 2 cULus, la zone C1 2 cULus, la zone ATEX 2 est définie comme suit:
Certification de la marine	-
Classification de la protection	IP20 selon la norme IEC60529
L'atmosphère corrosive ISA-S71.04	G3
Conditions de fonctionnement climatiques	0 à +55 °C (entreposage -40 à +70 °C), RH=5 à 95% sans condensation, CEI/EN 61131-2
Niveau de pollution	Niveau 2, CEI 60664-1
Conditions de fonctionnement mécanique	Le nombre d'unités d'équipement
CEM	La norme EN 61000-6-4 et la norme EN 61000-6-2
Catégories de surtension	Pour les appareils à moteur électrique
Classe d'équipement	Classe I selon la norme IEC 61140; (protégé contre la terre)
Température ambiante maximale	55 °C (131 °F), pour un montage vertical dans un MTU compact à 40 °C (104 °F)
Conformité à la directive RoHS	Pour les appareils à moteur:2012
Conformité aux RAEE	Le présent règlement est obligatoire dans tous ses éléments.
