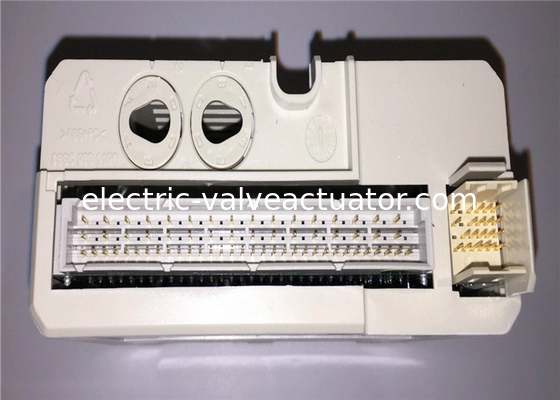

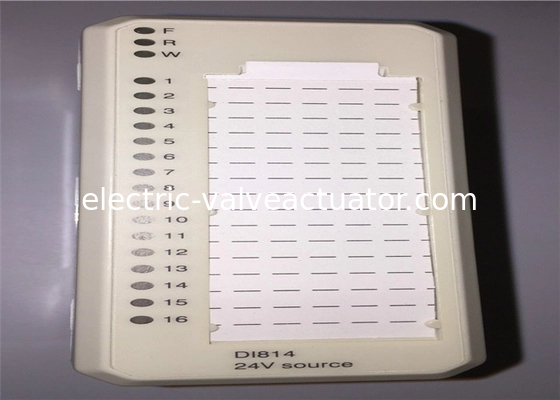

ABB DI814 3BUR001454R1 Entrée Numérique 24V c.c. Source de courant 2x8 canaux,

Name: ABB DI814 3BUR001454R1 Entrée Numérique 24V c.c. Source de courant 2x8 canaux,
Brand: Hontai Machinery and equipment (HK) Co. ltd
SKU: DI814
Price: 210.00 USD
Availability: InStock

Nom De Marque:	ABB
Numéro De Modèle:	DI814
Quantité De Produit:	1
Prix:	Negotiations

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Suisse

Tension assignée d'isolement:

50v

Tension diélectrique d'essai:

500VAC

Consommation actuelle +5 V Modulebus:

70mA

Dissipation de puissance:

1.6W

Détails d'emballage:

Nouvelle boîte originale

Mettre en évidence:

Module d'entrée numérique ABB DI814

Module source de courant 24V CC

Contrôleur ESP 2x8 canaux

Description du produit

ABB DI814 3BUR001454R1 Entrée numérique 24V c.c. Source de courant 2x8 canaux

Spécifications clés

Attribut	Valeur
Tension d'isolement nominale	50V
Tension d'essai diélectrique	500VAC
Consommation de courant +5 V Modulebus	70mA
Dissipation de puissance	1.6W

Description du produit

Le module d'entrée numérique ABB DI814 3BUR001454R1 présente une plage de tension d'entrée de 18 à 30 volts c.c. avec une source de courant d'entrée de 6 mA à 24 V. Les entrées sont divisées en deux groupes isolés individuellement avec huit canaux et une entrée de supervision de tension dans chaque groupe.

Chaque canal d'entrée comprend des composants de limitation de courant, des composants de protection CEM, une LED d'indication d'état d'entrée et une barrière d'isolation optique. L'entrée de supervision de tension de processus fournit des signaux d'erreur de canal si la tension disparaît. Le signal d'erreur peut être lu via le ModuleBus.

Fonctionnalités et avantages

16 canaux pour les entrées 24 V c.c. avec source de courant
2 groupes isolés de 8 avec supervision de tension
Indicateurs d'état d'entrée

Environnement et certification

Marque CE	Oui
Sécurité électrique	CEI 61131-2, UL 508
Emplacement dangereux	C1 Div 2 cULus, C1 Zone 2 cULus, ATEX Zone 2
Certification marine	ABS, BV, DNV-GL, LR, RS, CCS
Indice de protection	IP20 selon CEI60529
Atmosphère corrosive ISA-S71.04	G3
Conditions de fonctionnement climatiques	0 à +55 °C (Stockage -40 à +70 °C), HR=5 à 95 % sans condensation, CEI/EN 61131-2
Degré de pollution	Degré 2, CEI 60664-1
Conditions de fonctionnement mécaniques	CEI/EN 61131-2
CEM	EN 61000-6-4 et EN 61000-6-2
Catégories de surtension	CEI/EN 60664-1, EN 50178
Classe d'équipement	Classe I selon CEI 61140 ; (terre protégée)
Température ambiante maximale	55 °C (131 °F), pour montage vertical dans MTU compact 40 °C (104 °F)
Conformité RoHS	EN 50581:2012
Conformité DEEE	DIRECTIVE/2012/19/UE

Informations générales

Type	Entrée numérique
Spécification du signal	24 V c.c.
Numéro d'article	3BUR001454R1
Nombre de canaux	16
Type de signal	Source de courant
HART	Non
SOE	Non
Redondance	Non
Haute intégrité	Non
Sécurité intrinsèque	Non
Mécanique	S800

Données techniques détaillées

Plage de tension d'entrée, "0"	-30..5 V
Plage de tension d'entrée, "1"	15..30 V
Impédance d'entrée	3,5 kΩ
Isolation	Isolé par groupe de la masse, 2 groupes de 8 canaux
Temps de filtrage (numérique, sélectionnable)	2, 4, 8, 16 ms
Limitation de courant	L'alimentation du capteur peut être limitée en courant par le MTU
Longueur maximale du câble de terrain	600 mètres (656 yards)
Tension d'isolement nominale	50 V
Tension d'essai diélectrique	500 V a.c.
Dissipation de puissance	Typ. 1,8 W
Consommation de courant +5 V Modulebus	50 mA
Consommation de courant +24 V Modulebus	0
Consommation de courant +24 V externe	0
