Détails des produits

À la maison Produits

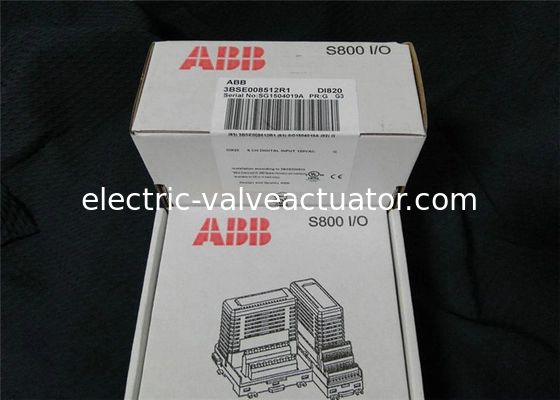

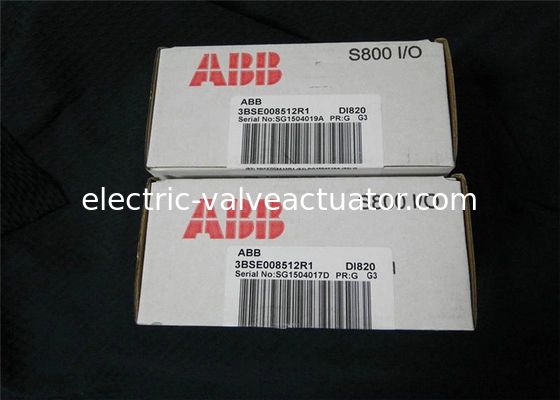

DI820 ABB DI820 3BSE008512R1 Entrée numérique 120 VAC 120 V AC / 110 V DC

Nom De Marque:	ABB
Numéro De Modèle:	Abb
Quantité De Produit:	1
Prix:	Negotiations

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Suisse

Tension assignée d'isolement:

50v

Tension diélectrique d'essai:

500VAC

Consommation actuelle +5 V Modulebus:

70mA

Dissipation de puissance:

1.6W

Détails d'emballage:

Nouvelle boîte originale

Mettre en évidence:

Module d'entrée numérique ABB DI820

Module d'entrée numérique à courant alternatif de 120 V

Entrée en courant continu de 110 V du contrôleur ESP

Description du produit

DI820 | ABB | DI820 3BSE008512R1 Entrée numérique 120 VAC 120 V AC / 110 V DC

Attributs du produit

Attribut	Valeur
Tension d'isolation nominale	50v
Tension de test diélectrique	500VAC
Consommation actuelle +5 V ModuleBus	70mA
Dissipation de puissance	1.6W

Environnement et certification

Marque CE	Oui
Sécurité électrique	IEC 61131-2, UL 508
Emplacement dangereux	-
Certification marine	ABS, BV, DNV-GL, LR, RS, CCS
Cote de protection	IP20 selon IEC60529
Atmosphère corrosive ISA-S71.04	G3
Conditions de fonctionnement climatiques	0 à +55 ° C (stockage -40 à +70 ° C), Rh = 5 à 95% sans condensation, CEI / EN 61131-2
Degré de pollution	Degré 2, CEI 60664-1
Conditions de fonctionnement mécaniques	IEC / EN 61131-2
EMC	EN 61000-6-4 et EN 61000-6-2
Catégories de surtension	IEC / EN 60664-1, EN 50178
Classe d'équipement	Classe I selon IEC 61140; (Protégé de la Terre)
Température ambiante maximale	55 ° C (131 ° F), pour le montage vertical dans MTU compact 40 ° C (104 ° F)
Conformité ROHS	EN 50581: 2012
Conformité de la weee	Directive / 2012/19 / UE

Informations générales

Taper	Entrée numérique
Spécification du signal	120 V AC / 110 V CC
Numéro d'article	3BSE008512R1
Nombre de canaux	8
Type de signal	Naufrage actuel
CERF	Non
Soe	Non
Redondance	Non
Grande intégrité	Non
Sécurité intrinsèque	Non
Mécanique	S800

Données détaillées

Plage de tension d'entrée, "0"	0..30 V AC, 0..20 V CC
Plage de tension d'entrée, "1"	77..130 V AC, 75..145 V DC
Impédance d'entrée	12 kΩ (AC) / 39 kΩ (DC)
Isolement	Canaux isolés individuellement
Temps de filtre (numérique, sélectionnable)	2, 4, 8, 16 ms
Plage de fréquence d'entrée	47..63 Hz
Délai de marche / arrêt du filtre analogique	5/18 ms
Limitation actuelle	La puissance du capteur peut être actuelle limitée par le MTU
Longueur maximale du câble de champ	200 mètres (219 yards) 100 pf / m pour AC, 600 mètres (656 yards) pour DC
Tension d'isolation nominale	250 V
Tension de test diélectrique	2000 V AC
Dissipation de puissance	Typ. 2,8 W
Consommation actuelle +5 V ModuleBus	50 mA
Consommation actuelle +24 V ModuleBus	0
Consommation actuelle +24 V externe	0

Ce module a 8 entrées numériques. La plage de tension d'entrée CA est de 77 à 130 volts et le courant d'entrée est de 10 mA à 120 V AC, la plage d'entrée CC est de 75 à 145 V et le courant d'entrée est de 2,8 mA à 110 V. Les entrées sont isolées individuellement.

Chaque canal d'entrée se compose de composants limitants de courant, de composants de protection EMC, de LED d'indication d'état d'entrée, de barrière d'isolement optique et d'un filtre analogique (6 ms). Le canal 1 peut être utilisé comme entrée de supervision de tension pour les canaux 2 à 4, et le canal 8 peut être utilisé comme entrée de supervision de tension pour les canaux 5 à 7.

Si la tension connectée au canal 1 ou 8 disparaît, les entrées d'erreur sont activées et la LED d'avertissement s'allume. Le signal d'erreur peut être lu à partir du moduleBus.

Caractéristiques et avantages

8 canaux pour les entrées 120 V AC / DC
Canaux isolés individuellement
Supervision de tension de la puissance d'entrée de champ
Indicateurs d'état d'entrée
Filtrage du signal
