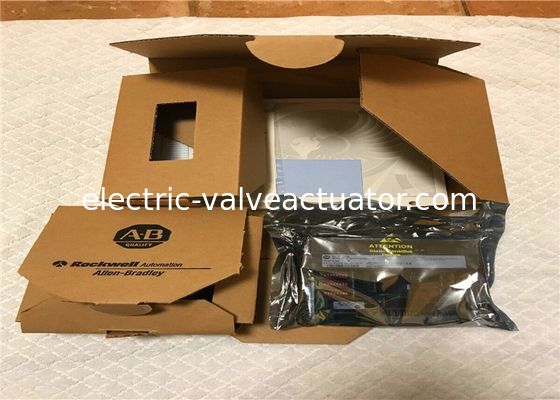

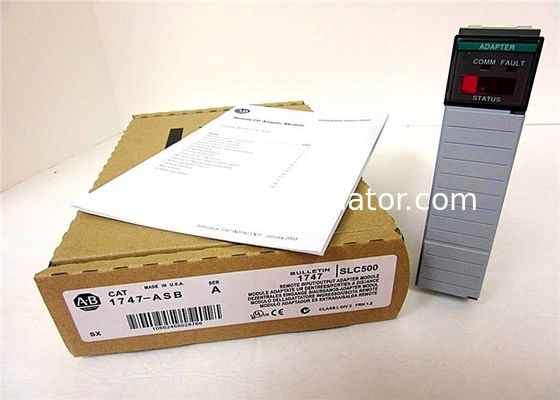

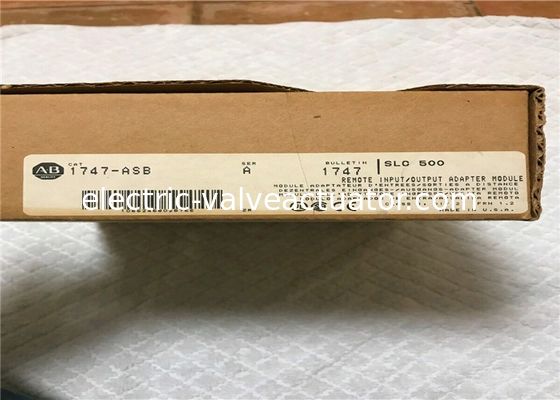

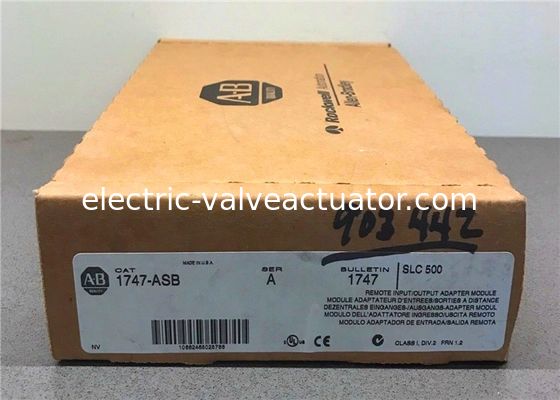

Nouvel adaptateur d'E/S distant universel Allen Bradley 1747-ASB /A SLC 500, scellé

• Je vous en prie.
• 1747-ASB, sous réserve de
• 1747ASB
• A été retiré par le fabricant à compter du 11/01/2013
• Module d'adaptateur d'entrée/sortie
• SLC500
• REMOTE
• SLC 500
• 57.6 KBIT/S
• 115 KBIT/S
• 230 Kbit/s
• Disponible

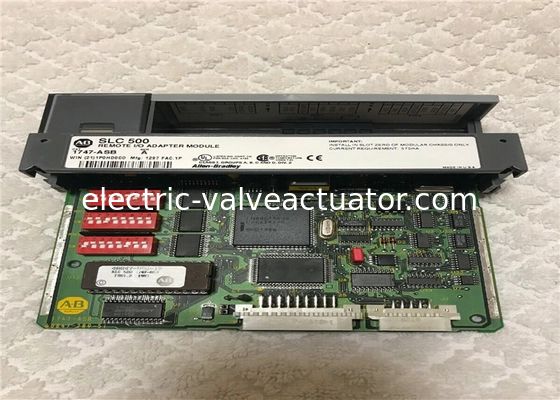

L'AB 1747-ASB est un module d'adaptateur I/O SLC 500. Ce module d'adaptateur I/O possède un port de communication d'adaptateur I/O à distance universel et une vitesse de communication de 57.6, 115 ou 230 kilobits / seconde.

L'AB 1747-ASB est un module d'adaptateur d'E/S à distance qui fait partie du système SLC 500. Il établit une liaison de communication entre les scanners SLC ou PLC et divers modules d'E/S 1746 via E/S à distance.La liaison d'E/S à distance est constituée d'un dispositif maître i.e. un scanner SLC ou PLC et un ou plusieurs dispositifs esclaves qui sont des adaptateurs.

La table d'images SLC ou PLC reçoit la cartographie d'image du module d'E/S directement à partir de son châssis.et l'adressage à 2 fentes avec une utilisation efficace de l'imageIl est installé dans le châssis avec le processeur SLC 500 et il scanne les entrées/sorties dans le châssis.

Le module 1747-ASB a un courant de 375 mA à 5V et 0 mA à 24V. Il a une dissipation thermique minimale et maximale de 1,875 W.Il peut communiquer des données I/O sur une distance allant jusqu'à 3040 mètres et il prend en charge 57Il permet une taille d'image sélectionnée par l'utilisateur jusqu'à 32 groupes logiques et il contrôle jusqu'à 30 emplacements de châssis.

Le 1747-ASB fournit également une mémoire non volatile et une capacité de nœud étendue jusqu'à 32 adaptateurs.et il ne nécessite aucune programmation utilisateurIl utilise un connecteur Phoenix à 6 broches pour la connexion entre le lien d'E/S à distance et le processeur.

Le module 1747-ASB prend en charge tous les modules d'entrée/sortie SLC 501 tels que les modules de base, les modules de résistance, les modules de compteur à grande vitesse, etc.il dispose de trois écrans à 7 segments avec une capacité améliorée pour afficher l'état de fonctionnement et les erreursLe 1747-ASB est destiné à être utilisé dans un environnement industriel et fournit une immunité au bruit standard NEMA.
