Module d'E/S numériques Modulebus ABB Redondant E/S unique, Alimentation unique TU841 3BSE020848R11

Nom De Marque:	ABB
Numéro De Modèle:	Pour les appareils à commande numérique
Quantité De Produit:	1
Prix:	Negotiations

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Inde

Détails d'emballage:

Nouvelle boîte originale

Mettre en évidence:

Module d'E/S numériques Modulebus ABB

Module E/S unique redondant

Module Modulebus TU841 3BSE020848R11

Description du produit

Modulebus numérique d'ABB Module redondant unique d'entrée/sortie, seule puissance TU841 3BSE020848R11

Caractéristiques et avantages

Un interrupteur rotatif pour le réglage de l'adresse du cluster
Le verrouillage mécanique empêche l'insertion du mauvais type de module
Connexion unique ModuleBus
Dispositif de fixation au rail DIN pour le verrouillage et la mise à la terre
Montage sur rails DIN

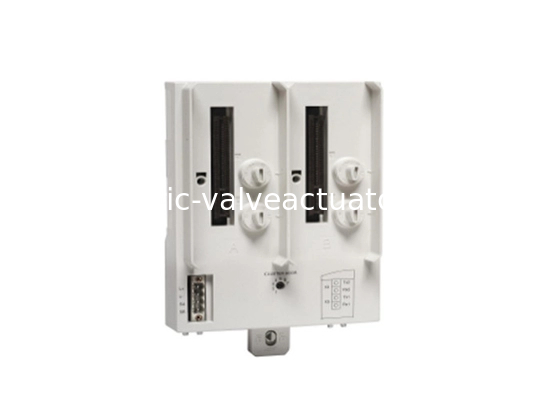

Le TU841 est une unité de terminaison de module (MTU) pour la configuration redondante du modem Optical ModuleBus TB840/TB840A, pour une utilisation avec des entrées/sorties non redondantes.

La MTU est une unité passive dotée de connexions pour l'alimentation, d'un seul ModuleBus électrique, de deux TB840/TB840A et d'un interrupteur rotatif pour le réglage de l'adresse du cluster (1 à 7).

Quatre touches mécaniques, deux pour chaque position, sont utilisées pour configurer le MTU pour les bons types de modules.Les configurations peuvent être modifiées avec un tournevis.

L'unité de terminaison TU840 relie TB840/TB840A à l'E/S redondante. L'unité de terminaison TU841 relie TB840/TB840A à l'E/S non redondante.

Informations générales

Le protocole	Le Modulebus d'ABB
Numéro de l'article	Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe.
Maître ou esclave	Ne pas appliquer
Redondance de ligne	- Oui, oui.
Échange à chaud	Je ne veux pas.
Le type	Pour les appareils de traitement de l'électricité, la valeur de l'électricité utilisée doit être supérieure ou égale à la valeur de l'électricité utilisée.
Puissance d'entrée	Pour les appareils à commande numérique:
Montage	Verticale ou horizontale

Données détaillées

Type de consommation de 24 V.	N/A
Distribution du courant du moduleBus	Maximum 5 V 1,5 A 24 V à 1,5 A
Clés mécaniques	36 combinaisons différentes
Tailles de fil acceptables	Solide: 0,2 à 2,5 mm2 Pour les pièces de rechange, le nombre de pièces de rechange doit être le même que pour les pièces de rechange. Le couple recommandé: 0,5 Nm
Voltage d'isolation nominale	50 V
Voltage d'essai dialectique	500 V à courant alternatif
Dissipation de puissance	2.0 W

Environnement et certification

Température, fonctionnement	Monté à l'horizontale à 55 °C (131 °F).
Température et stockage	-25° C (-13° F) à +70° C (158° F)
Classe d'équipement	Classe 1 selon la norme IEC 60536; (protégé contre la terre)
Protection contre les intrusions	IP20 selon la CEI 60529
Marquage CE	- Oui, oui.
Sécurité électrique	CULus
Emplacement dangereux	cULus Emplacement dangereux de classe 1, zone 2, zone 2 ATEX
Certificats pour la marine	Les produits doivent être soumis à un contrôle de conformité.
Conformité à la directive RoHS	Pour les appareils à moteur:2012
Conformité aux RAEE	Le présent règlement est obligatoire dans tous ses éléments.

Les dimensions

Taille	de diamètre inférieur ou égal à 6 mm
Largeur	124 mm (4,88 pouces)
Profondeur	47 mm (1.85 pouces)
Poids (y compris la base)	00,45 kg (0,99 lb)
