ABB Digital I O Module BC820K02 3BSE071500R1 120 mA typique (200 mA maximum)

Nom De Marque:	ABB
Numéro De Modèle:	BC810K02 3BSE031155R1
Quantité De Produit:	1
Prix:	Negotiations

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Inde

Poids:

0,3 kilogrammes (0,66 livres.)

Courant d'E/S, CC:

500mA

24 types de consommation de V:

140 mA

La température, opération:

°C 0 à +55

La température, stockage:

°C -25 à +70

Détails d'emballage:

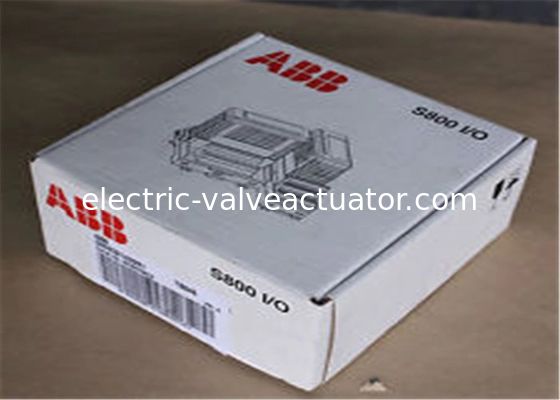

Nouvelle boîte originale

Mettre en évidence:

Module d'entrée/sortie numérique ABB BC820K02

Module de commande ESP 120mA

BC820K02 module d'entrée/sortie 200mA maximum

Description du produit

Module d'entrée/sortie numérique ABB BC820K02 3BSE071500R1 120 mA typique (200 mA maximum)

Attributs du produit

Attribut	Valeur
Le poids	0.3 Kg (0,66 Lbs.)
Courant d'entrée/sortie en courant continu	500 mA
Type de consommation de 24 V	140 MA
Température, fonctionnement	0 à + 55 °C
Température et stockage	-25 à +70 °C

Caractéristiques et avantages

Prend en charge les unités d'interface de communication redondantes.
Prend en charge le remplacement en ligne du processeur.
L'alimentation est externe.
Prend en charge l'échange à chaud.

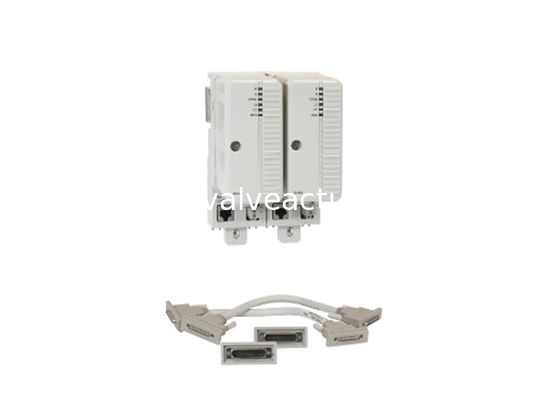

L'unité BC820 du CEX-Bus est utilisée pour étendre les ports de communication embarqués avec des unités d'interface de communication.L'unité d'interconnexion BC820 CEX-Bus offre un moyen de sectionner le CEX-Bus en deux segments indépendants à une distance maximale de 200 mètresCela améliore la disponibilité dans les systèmes avec des interfaces de communication redondantes.

BC820 peut être utilisé avec PM858, PM862, PM866 (PR.F ou ultérieur, ce qui correspond à PR:H ou ultérieur pour PM866K01) et PM866A.

Le BC820 est alimenté à partir de l'unité processeur via le CEX-Bus et peut également prendre en charge le CEX-Bus avec une alimentation redondante via son connecteur externe pour l'alimentation.BC820 transmet le RCU-Link et étend la longueur du câble CEX-Bus et RCU-Link jusqu'à 200 mLe nombre d'interfaces CEX-Bus est limité à 6 avec chaque BC820.

Vous devez fournir les câbles suivants d'une longueur appropriée (non inclus dans le kit BC820K02):

Lien de commande de la RCU: prise modulaire, RJ45, câble croisé double tordu blindé avec les quatre paires croisées: croisement standard EIA/TIA-568 T568A à T568B. Longueur: max 200m.
RCU Data Link: L'interconnexion optique est compatible avec l'interface du connecteur optique LC Duplex conforme à la norme ANSI TIA/EIA60-10 (FOCIS 10A).LongueurLe maximum est de 200m.

Pour plus d'informations sur les câbles, voir 3BSE036351-*

Informations générales

Numéro de l'article	Le système d'échantillonnage doit être conforme à l'annexe I.
Réduction des effectifs	- Oui, oui.
Une grande intégrité	Je ne veux pas.
Résultats	Résultats de l'échange à chaud

Données détaillées

Énergie électrique	Les entrées nommées L+ et L-24 V nominaux, variation entre 19,2 V CC et 30 V CC.
Consommation d'énergie + 24 V type/max	120 mA typique (maximum 200 mA)
Le type de dissipation d'énergie.	2.9 W typique

Environnement et certification

Température, fonctionnement	+5 à +55 °C (+41 à +131 °F)
Température et stockage	-40 à +70 °C (-40 à +158 °F)
Humidité relative	5 à 95%, non condensés
Classe de protection	IP20 conformément à la norme EN60529, CEI 529
Marquage CE	- Oui, oui.
Sécurité électrique	Certification UL en attente
Emplacement dangereux	cULus Classe 1, Zone 2, AEx nA IIC T4, ExnA IIC T4Gc X
Certificats pour la marine	Les États membres doivent veiller à ce que les autorités compétentes de l'État membre d'accueil respectent les règles de sécurité énoncées aux points a) et b).
Conformité à la directive RoHS	Pour les appareils à moteur:2012
Conformité aux RAEE	Le présent règlement est obligatoire dans tous ses éléments.

Les dimensions

Taille	185 mm (7,3 pouces)
Largeur	59 mm (2.9 pouces)
Profondeur	127.5 (5,0 pouces)
Le poids	1.4 kg (3,1 lb) (emballage BC820K02)
