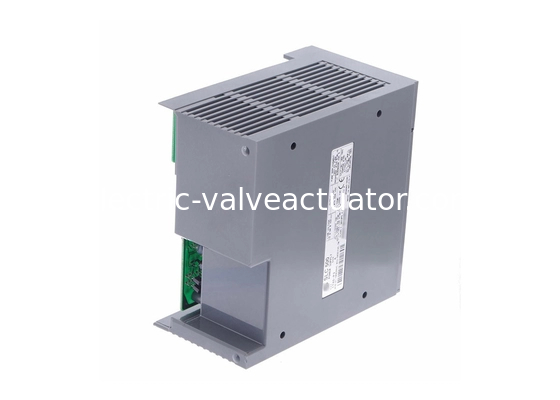

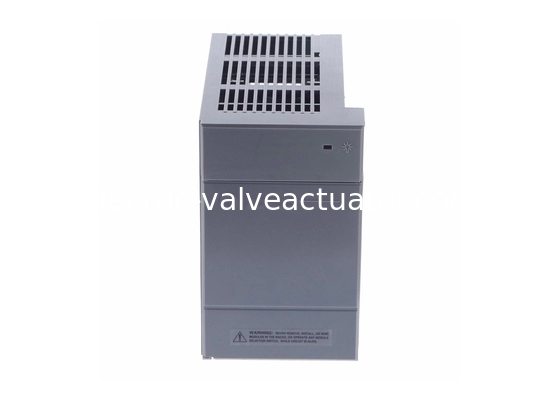

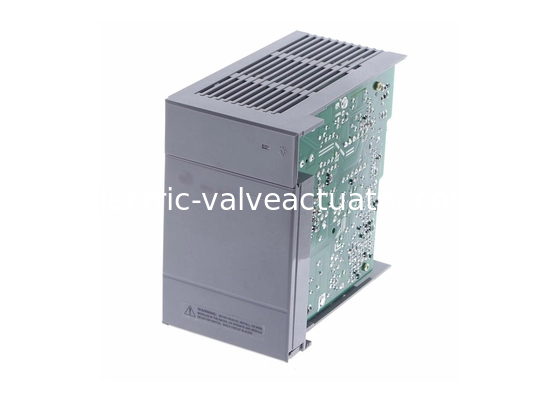

AB 1746-P3, Alimentation SLC 500, 3,6 A à 5 VCC, 0,87 A à 24 VCC

Name: AB 1746-P3, Alimentation SLC 500, 3,6 A à 5 VCC, 0,87 A à 24 VCC
Brand: OUTER ELECTRONIC TECHNOLOGY (HK) LIMITED
SKU: 1746-P3
Price: 210.00 USD
Availability: InStock

Nom De Marque:	AB
Numéro De Modèle:	1746-P3
Quantité De Produit:	1
Prix:	Negotiations

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

USA

Série:

SLC 500

Tension d'entrée de NOM:

24VDC

Ligne typique alimentation électrique:

90 VA

Courant inrush:

20A

Détails d'emballage:

Nouvelle boîte originale

Description du produit

AB 1746-P3, SLC 500 alimentation électrique, 19,2-28,8 VDC

Spécifications techniques pour 1746-P3

Produit de fabrication	Automatisation Rockwell
Localisation	1746 châssis, côté gauche
Plage de tension d'entrée	19.2-28.8 VDC
Type de module	Énergie
Série	SLC 500
Numéro de pièce/catalogue	1746-P3
Marque	AB
Nom Voltage d'entrée	24 VDC
Exigence de puissance typique de la ligne	90 VA
Courant d'entrée	20 A
Voltage d'isolation	RMS à courant alternatif de 600 V pendant 1 s (version B ou ultérieure)
Capacité actuelle	3.6 A à 5 V dc et 0,87 A à 24 V dc
Temps d'attente	5 ms (charge complète); 1000 ms (pas de charge)
Protection des fusibles	1746-F3 ou équivalent

Température, environnement de fonctionnement	0...60 °C (32 °F à 140 °F)
Dération de la capacité actuelle	5% au-dessus de 55 °C (131 °F).
Voltage d'entrée	24 volts en courant continu
Puissance d'entrée	61 watts
Courant de fond (5 volts)	3.6 ampères
Courant de fond (24 volts)	0.87 ampères
Fréquence	DC
Les dimensions	5.5 x 2,9 x 5,7 pouces
Température de fonctionnement	0 à 60 degrés Celsius
Température de fonctionnement	0 à 60 degrés Celsius

Vers 1746-P3

Le 1746-P3 est un module d'alimentation. Ce module fait partie de la plate-forme de contrôle SLC 500 qui est principalement utilisée pour alimenter le backplane 1746 auquel les modules SLC 500 sont attachés.Ce module d'alimentation est situé à l'extrême gauche du rack et n'occupe pas une fente de châssis.Il convertit en interne la puissance d'entrée à un niveau de tension utilisable par les modules, en particulier une tension d'entrée de 19.2- Je ne sais pas.28.8 V dc à une alimentation interne de 3,6 A à 5 V dc et de 0,87 A à 24 V dc.

Le 1746-P3 est particulièrement applicable au système de commande modulaire SLC 500.Ce module est équipé d'un fusible préinstallé qui peut être remplacé par AB recommandé 1746-F3 ou tout équivalentEn outre, les tailles de fusibles déclarées ne sont utilisées que pour les dispositifs terminaux.Cette alimentation présente également un temps de rétention du processeur de 5 ms lorsqu'il fonctionne à pleine charge ou de 1000 ms lorsqu'il n'est pas chargéCe temps d'attente permet à l'alimentation de maintenir l'état de fonctionnement du processeur à partir du moment où la tension d'alimentation tombe en dessous de la plage minimale.

Le 1746-P3 est certifié par les laboratoires de souscripteurs (UL), classé comme équipement de contrôle industriel pour les lieux dangereux de classe 1, division 2, groupes A, B, C, D;C-UL classé comme équipement de contrôle industriel de classe 1, division 2, groupes A, B, C, D lieux dangereux ainsi que d'autres organismes de normalisation et de certification.

La capacité actuelle du module est de 3,6 Ampères à 5 Volts CC et de 0,87 Ampère à 24 Volts DC.Le fusible recommandé pour l'utilisation avec le module 1746-P3 est le fusible AB 1746-F3 (ou un fusible équivalent comprenant le fusible BUSSMAN AGC 5 ou le fusible Nagasawa ULCS-61ML-5)Il n'y a pas d'isolation entre le plan arrière et les bornes d'entrée.une résistance diélectrique entre la borne au sol du châssis et les bornes d'entrée de 600 volts AC RMS pendant 1 secondeLa température ambiante recommandée pour le module 1746-P3 est de 32 à 140 degrés Fahrenheit.Le temps d'attente pour le processeur est de 5 millisecondes à pleine charge et de 1000 millisecondes à videLes dimensions du 1746-P3 sont de 139,7 x 79,2 x 144,8 millimètres. Le module est conçu pour une utilisation à des altitudes allant jusqu'à 2000 mètres sans dégradation.Il doit être utilisé dans des environnements classés au degré de pollution 2 et dans des applications classées à la catégorie IIPour l'installation du module, il suffit d'une tête plate de 1/8 de pouce et d'un tournevis à tête Phillips de 1/4 de pouce.il doit être conservé dans un emballage à écran statique lorsqu'il n'est pas utilisé, les broches de connexion et le connecteur de fond ne doivent pas être touchés et les composants du circuit du module doivent également être évités.
