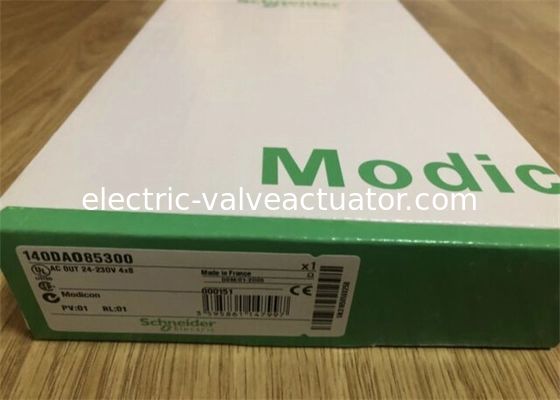

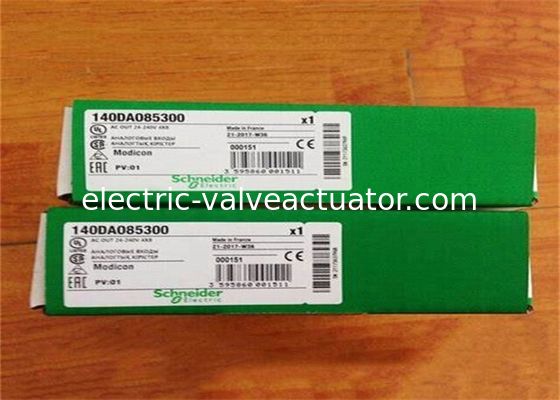

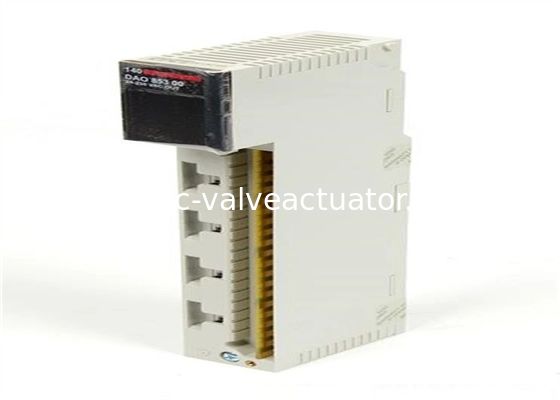

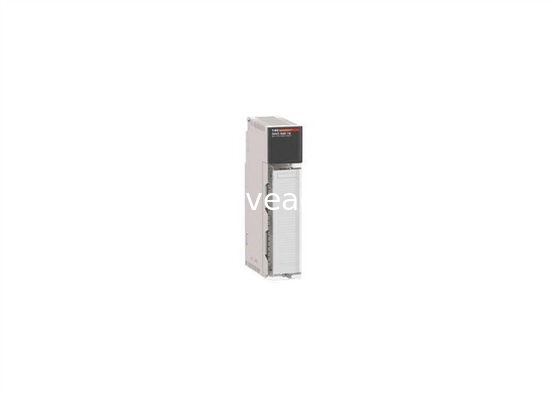

Nom De Marque: | Schneider |
Numéro De Modèle: | 140DAO85300 |
Quantité De Produit: | 1 |
Prix: | Négociable |
Gamme de produits | Plateforme d'automatisation quantique Modicon |
---|
Produit de fabrication | Schneider électrique |
Série | Le Modicon Quantum |
Format du module | La norme |
Type de produit ou de composant | Modules de sortie discrète CA |
Numéro de sortie discrète | 32 |
Groupe de chaînes | 4 groupes de 8 chaînes |
Fréquence d'alimentation | 47... 63 Hz |
Baisse de tension | 1.5 V |
Voltage de sortie discrète | 20... 253 V de courant alternatif |
Répondre aux exigences | 2 mots de sortie |
Puissance maximale absolue | 300 vrms pour 10 secondes de courant alternatif 400 Vrms pour un cycle AC |
Courant de charge maximal | 00,88 mA 230 V de fuite hors état par sortie 1 A rms 20...253 V par sortie 16 A rms par module 4 A rms par groupe |
Courant de surtension | <= 2,5 A pendant 1 ms |
DV/Dt | 400 V/s |
Temps de réponse | <= 0,5 ms à l'état 0 à l'état 1 <= 0,5 ms à l'état 1 à l'état 0 |
Type de protection | Protection de sortie interne par fusible 4 A Filtre interne par RC |
Dissipation de puissance | 1.60 + (1,0 V x courant de charge totale du module) |
Marquage | Pour la CE |
Signalisation locale | La communication par bus vert LED est présente (Active) 1 LED rouge détecté défaut externe (F) État d'entrée vert de 32 LED |
Exigence de courant de bus | 320 mA |
Le module PLC Quantum utilise une technologie de circuit intégré moderne à grande échelle et est fabriqué selon des processus de production stricts.Le circuit interne intègre une technologie anti-interférence avancée, ce qui se traduit par une fiabilité exceptionnellement élevée.
Le PLC Quantum comprend une fonctionnalité d'auto-détection des défauts matériels qui peut alerter rapidement les utilisateurs des pannes.Il peut être programmé avec des programmes d'auto-diagnostic de défauts de composants périphériques dans le logiciel Concept, fournissant à l'ensemble du système une protection contre l'auto-diagnostic des défauts au-delà du seul circuit et de l'équipement PLC.
Tous les modules sont dotés d'une conception interchangeable à chaud, ce qui permet une maintenance sans temps d'arrêt du système, réduisant la charge de travail et améliorant la fonctionnalité.Les indicateurs d'état LED fournissent une rétroaction visuelle de l'état du canal du modèle de processeur et d'E/S pour une maintenance rapide.
Le PLC Quantum offre des équipements complets de support avec des fonctions complètes et une forte applicabilité.E/S à distance redondanteLe système de sauvegarde à chaud à double machine avancée présente une configuration simple et un fonctionnement pratique.
Par l'intermédiaire de deux ensembles de modules de configuration identique fonctionnant en configuration primaire/secondaire,le processeur hôte gère les opérations de programme et les communications E/S tout en mettant à jour l'état et les données du processeur en veille via le module de veille à chaudLa machine en veille surveille l'état de fonctionnement de l'hôte et prend immédiatement le contrôle si l'hôte échoue,avec des temps de commutation inférieurs à un cycle de balayage PLC pour éviter toute perturbation de l'opération logique.
