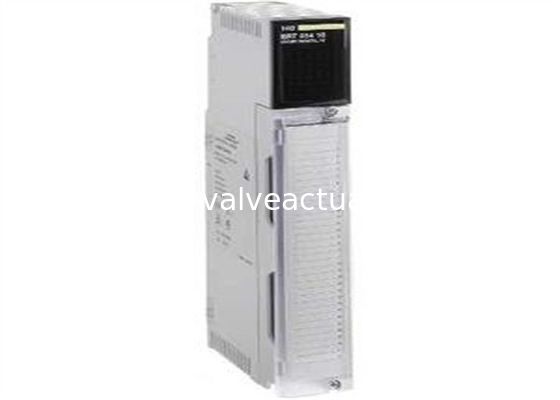

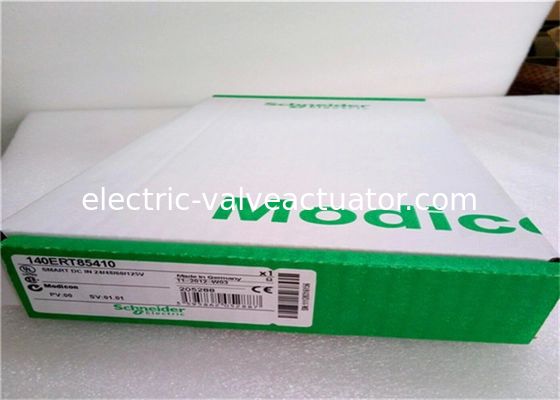

Nom De Marque: | Schneider |
Numéro De Modèle: | 140ert85410 |
Quantité De Produit: | 1 |
Prix: | Negotiations |
Produit de fabrication | Schneider électrique |
---|---|
Série | Le Modicon Quantum |
Marquage | Pour la CE |
Type de produit ou de composant | Module d'entrée multifonctionnel |
Nombre de terminaux | ≤ 40 |
Fonction du module |
• Surveillance de l'état des entrées discrètes
• Enregistrement des événements avec heure et date
• Compte de l'état à 500 Hz
|
Protocole de synchronisation temporelle | Le numéro de série: |
Compatibilité du produit |
• Le concept
• Unity Pro
|
Groupe de chaînes | 2 groupes de 16 entrées d'entrée de processus |
Numéro d'entrée discrète |
• 1 entrée discrète (s) à l'entrée du signal d'horloge de 24 V
• 32 entrées discrètes à 24...125 V
|
Voltage de commutation |
• 125 V à 1 mA pour les entrées de processus
• 24 V à 6 mA pour les entrées de processus
• 48 V à 2,5 mA pour les entrées de processus
• 60 V à 2,5 mA pour les entrées de processus
|
Consommation d'énergie en W | ≤ 7,5 W pour les entrées de processus |
Isolement |
• Par l'entrée du signal d'horloge de l'optocoupleur
• Par optocouplage entre groupes de canaux
|
Filtrage anti rebond | Configurable de 0 à 255 ms |
État d'entrée | Configurable par inversion |
Temps d'acquisition | Entrée du signal d'horloge de 1 ms |
Courant d'entrée | 5 mA pour l'entrée du signal horloge |
Connexion électrique |
• câble blindé, longueur de câble: ≤ 660 m pour les entrées de processus
• câble non blindé, longueur du câble: ≤ 400 m pour les entrées de processus
|
Connexions - bornes | Bloc de terminaison à vis |
Signalisation locale |
• 1 LED de communication verte dans le bus (Actif)
• 1 LED vert auto-test OK, le module est prêt (R)
• 1 défaut rouge de LED (F)
• 32 LED, état des entrées (1 à 32)
|
Consommation en cours |
• 0,07 mA à 24 V de courant continu 140XCP90000
• 3 mA à 24...125 V d'alimentation externe en courant continu par groupe de canaux
• 300 mA au bus CC de 5 V
|
