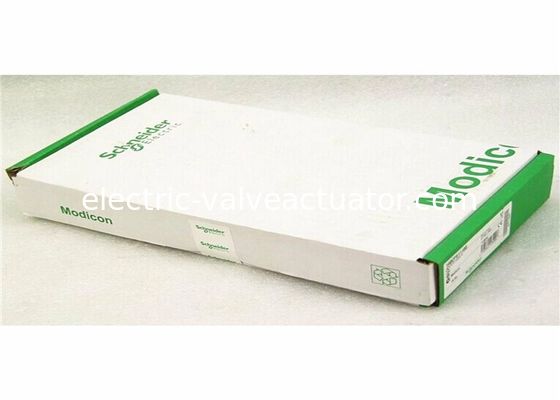

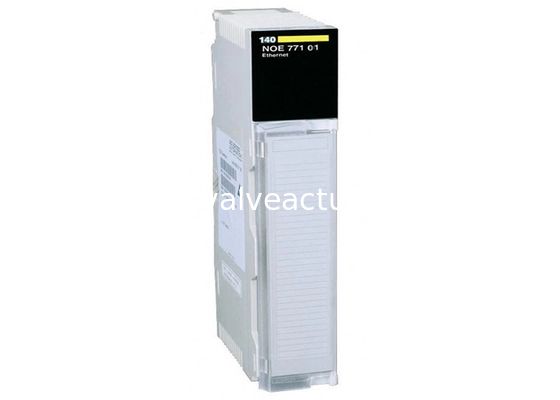

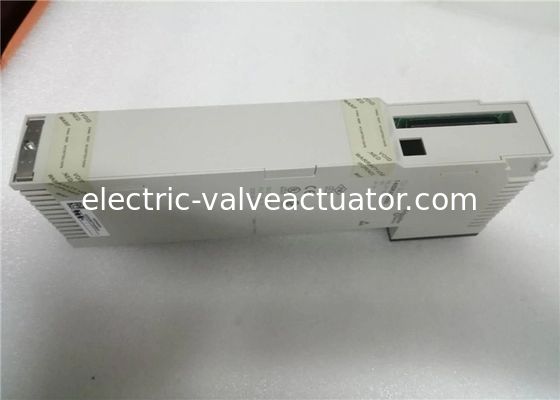

Schneider Electric 140NOE51100 Contrôleur PLC Modicon Quantum Neuf et Original

(1) Processeurs mis à jour avec le micrologiciel Unity Pro.

(2) L'ajout d'une fonction complète de dépose Ethernet RIO est disponible pour ces processeurs avec Unity Pro u V7.0.

Processeur Unity Modicon Quantum - 548 Ko - 66 Mhz

Quantum | 140NOE51100 | Modicon | 140 CPU 311 10 | Processeur 400 Ko RAM

Processeur Unity Modicon Quantum - 548 Ko - 66 MHz Type de connexion intégré 1 Modbus Plus 2 Modbus Contrôles Contrôle de processus Description de la mémoire RAM interne 548 Ko Fonction de commutation Commutateur rotatif port de communication : ASCII/RTU/Mémoire Commutateur rotatif port mémoire/arrêt Structure d'application Aucune tâche auxiliaire 64 tâches d'interruption 64 tâches d'interruption d'E/S 16 tâches d'interruption de minuterie 1 tâche rapide périodique 1 tâche maître cyclique/périodique Temps d'exécution par instruction 0,12...0,585 µs sur mot 0,12...0,585 µs booléen 0,1...0,27 µs sur arithmétique en virgule fixe 0,1...0,27 µs points flottants Temps d'exécution pour 1 Ko d'instruction 2,49 65 % booléen et 35 % numérique 1,86 100 % booléen Surcharge du système 1 ms - tâche maître 0,2 ms - tâche rapide Exigence de courant du bus 1800 mA Signalisation locale 1 LED rouge pour erreur de communication sur le port Modbus Plus (ERREUR A) 1 LED rouge pour le remplacement ou l'absence de la batterie (BAT LOW) 1 LED orange pour la mémoire protégée en écriture (port mémoire) 1 LED verte pour le processeur a réussi les tests de diagnostic de mise sous tension (PRÊT) 1 LED verte pour le processeur a été démarré et résout la logique (RUN) 1 LED verte pour les communications sont actives sur le port Modbus (Modbus) 1 LED verte pour les communications sont actives sur le port Modbus Plus (Modbus Plus) Connexion électrique 2 connecteurs femelles, type de connecteur : SUB-D 9 pour la connexion au bus Modbus 1 connecteur femelle, type de connecteur : SUB-D 9 pour la connexion au réseau Modbus Plus.

Commutateurs gérés ConneXium™ (suite) Fichiers de configuration prédéfinis (suite) Exemple de topologie avec des fichiers de configuration prédéfinis C5, C1 et C3 (1) Une utilisation courante de cette préconfiguration est l'interfaçage d'une liaison cuivre avec une liaison fibre optique sur l'anneau principal ou l'interfaçage d'une liaison fibre optique avec une liaison cuivre. Ce type d'architecture permet d'avoir des déposes Ethernet DIO ou Ethernet RIO à une certaine distance du PLC. La préconfiguration du commutateur permet également de connecter Ethernet RIO et/ou plusieurs nuages de périphériques Ethernet DIO à un anneau secondaire.
