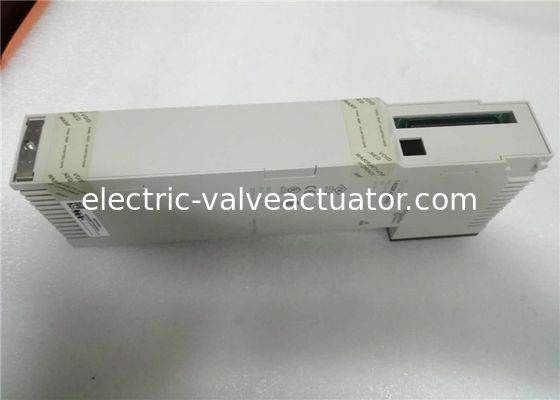

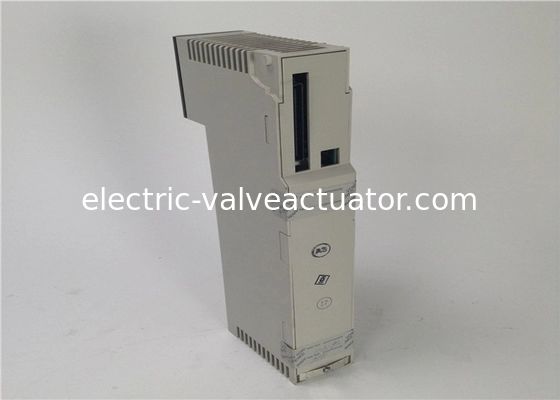

Original de processeur de Schneider Electric 140CPU31110 Modicon Quantum nouvel

(1) CPU mis à jour avec le firmware Unity Pro.

(2) L'ajout d'une fonction complete Ethernet Rio est disponible pour ces processeurs avec Unity Pro U V7.0.

Processeur d'unité Modicon Quantum - 548 Ko - 66 MHz

Quantum | 140cpu31110 | Modicon | 140 CPU 311 10 | Processeur 400k RAM

Processeur Unity Modicon Quantum - 548 Ko - 66 MHz Connexion intégrée Type 1 MODBUS Plus 2 MODBUS CORDES CONTRÔLE DE CONTRÔLE DESCRIPTION RAM INTERNE 548 Ko Fonction du commutateur Port de communication Slice: ASCII / RTU / Mémoire Interrupteur Port Mémoire / OFF STRUCTURE D'APPLICATION time per instruction 0.12...0.585 μs on word 0.12...0.585 μs Boolean 0.1...0.27 μs on fixed-point arithmetic 0.1...0.27 μs floating points Execution time for 1 K instruction 2.49 65 % Boolean and 35 % numerical 1.86 100 % Boolean System overhead 1 ms - master task 0.2 ms - fast task Bus current requirement 1800 mA Local signalling 1 LED red Pour les communications Erreur sur le port MODBUS Plus (erreur A) 1 LED rouge pour la batterie doit être remplacée ou n'est pas présente (Bat Low) 1 LED Orange pour la mémoire protégé par l'écriture (Port de mémoire) 1 LED Green pour le processe (MODBUS Plus) Connexion électrique 2 Connecteurs féminins, Type de connecteur: Sub-D 9 pour la connexion au connecteur Female Modbus Bus 1, Type de connecteur: SUB-D 9 pour la connexion au réseau Modbus Plus.

Commutateurs gérés Connexium ™ (suite) Fichiers de configuration prédéfinis (suite) Exemple de topologie avec les fichiers de configuration prédéfinis C5, C1 et C3 (1) Une utilisation courante de cette préconfiguration consiste à interfacer une liaison de cuivre avec une liaison à fibre optique sur l'anneau principal ou à interfacer une liaison de fibre optique avec un lien de cuivre. Ce type d'architecture permet d'avoir Ethernet Dio ou Ethernet Rio diminue à une certaine distance de l'automate. La préconfiguration du commutateur permet également à Ethernet Rio et / ou à plusieurs nuages ​​de périphérique Ethernet Dio d'être connectés à un anneau secondaire.
