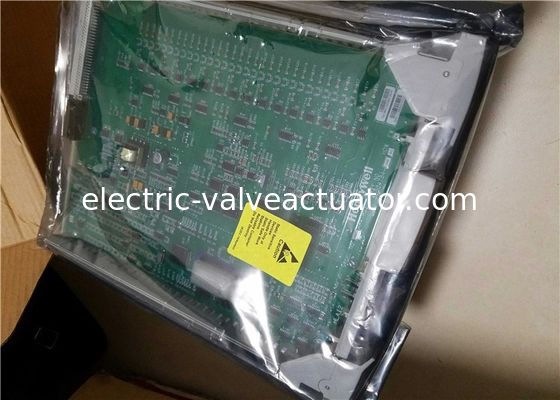

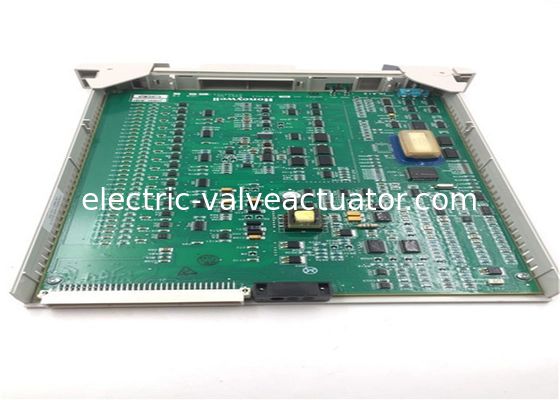

Honeywell MC-PAIH03 16 entrée Processeur d'entrée analogique série C300

• Nom du fabricant:Je vous en prie.
• Numéro du produit:autres produits du secteur de la fabrication
• Type de produit:??-PAIH03 Processeur d'entrée analogique de haut niveau-16 Entrées
• Les modèles de la FTA:L'équipement doit être équipé d'un dispositif de détection de la pollution.
• Type d'entrée:Voltage, courant (émetteurs à deux fils ou à alimentation autonome)
• Les canaux d'entrée:16 canaux d'entrée différentiels
• Ratio de rejet de mode commun, dc à 60 Hz (déséquilibre de source 500):70 dB
• Voltage en mode commun, dc à 60 Hz ((1)):-6 à +5 V
• Résolution du convertisseur A/D:16 bits (14 bits utilisés)
• Plage d'entrée:0 à 5 V, 1 à 5 V, 0,4 à 2 V, 4 à 20 mA (à travers 250)
• Ratio de rejet du mode normal, à 60 Hz:32 dB
• Réponse du filtre en mode normal:RC à un seul pôle, -3 dB @ 1 Hz
• Le système de freinage doit être équipé d'un dispositif de freinage de freinage.± 30 volts
• Interférence transversale, en courant continu à 60 Hz ((canal à canal):60 dB
• Impédance d'entrée (entrée de tension):> 10 M avec alimentation
• Voltage d'entrée maximal ((toute entrée référencée comme commune, pas de dommages):± 30 volts
• Taux de balayage d'entrée:4 échantillons par seconde par canal.
• Précision matérielle (@ CMV = 0 V):± 0,075% à pleine échelle (23,5°± 2°C), ± 0,15% à pleine échelle (0 à 50°C)
• Capacité de résistance aux surtensions (mode commun):Les données sont fournies par les autorités compétentes.90.1 à 1978
• Poids de transport:3 kilos

Ils effectuent la conversion d'unités d'ingénierie, y compris la caractérisation des entrées de température polynomial de cinquième ordre, si le processeur de haut niveau reçoit ces entrées des convertisseurs mV / I.Grâce à l'utilisation d'une conception à double processeur et de circuits intégrés personnalisés, le processeur d'entrée analogique de bas niveau prend en charge la configuration logicielle par canal pour différents types de thermocouples ou de RDT avec une excellente résolution et précision.La détection du thermocouple ouvert est effectuée une fois par balayage afin qu'aucune mauvaise donnée ne soit propagée pour le traitement de contrôle.

Le processeur LLMUX (Low Level Multiplexer) fournit un moyen économique d'apporter un grand nombre de signaux d'acquisition de données.Chaque point est scanné une fois par seconde avec un délai de balayage d'une seconde pour le traitementLa détection du thermocouple ouvert est effectuée toutes les 30 secondes pour tous les points.

Le processeur RHMUX fournit des fonctionnalités similaires à celles du LLMUX.mais les deux FTA à 16 entrées peuvent être montés jusqu'à 2 km de l'armoire xPMChaque FTA est monté dans son propre boîtier NEMA-4 ou -4X, offrant une protection contre les précipitations, les égouts et la poussière soufflée par le vent.et est capable de fonctionner dans un environnement corrosif GX "sévère" et en présence d'humidité de condensation.

L'alimentation des FTA distantes du RHMUX est fournie par l'un des deux adaptateurs d'alimentation, qui fournissent une limitation de puissance, des interfaces de données série et une isolation galvanique.L'adaptateur d'alimentation est monté dans le plateau FTA dans l'armoire xPML'adaptateur d'alimentation intrinsèquement sûr (ISPA) permet de placer les FTA dans des environnements de division 1 ou de zone 0.

Chaque point est scanné une fois toutes les 4 secondes. Les données sont mises à disposition à la fin de chaque balayage; il n'y a pas de latence de traitement supplémentaire.La détection à thermocouple ouvert (OTD) est effectuée en option sur chaque mesure.. Si activé, le test OTD est effectué immédiatement après la conversion A/D. Si le test indique un thermocouple ouvert, les données de la conversion récemment terminée ne seront pas propagées.Pour éviter que des trajectoires au sol fausses n'affectent les relevésTous les FTA distants RHMUX sont équipés d'une référence de jonction froide locale Le RHMUX IOP est configuré dans le système TPS PM comme un LLMUX standard.Cela permet d'utiliser le RHMUX dans les systèmes de sortie 300 et plus.
