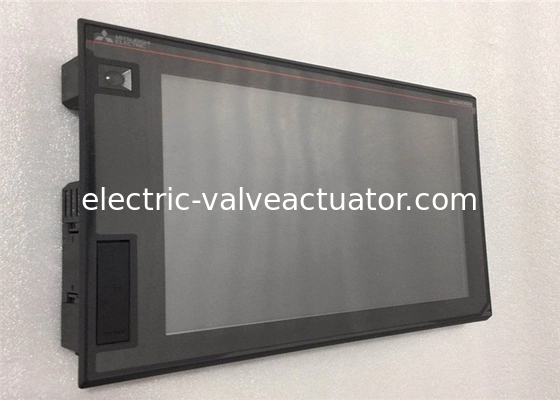

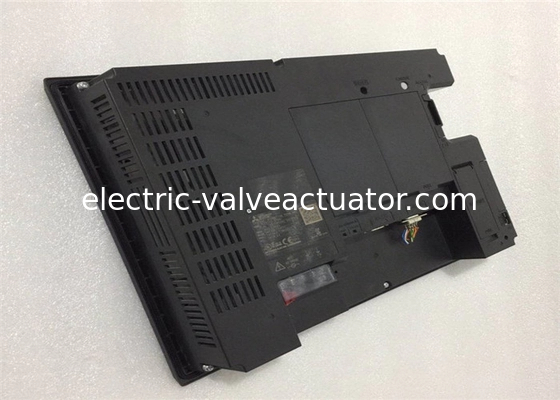

Écran tactile HMI Mitsubishi GT2715-XTBA 100 à 240 V AC 50/60 Hz ± 5%

Écran tactile Mitsubishi GT2715-XTBA IHM 100 à 240 V CA 50/60 Hz ±5%

Description détaillée du produit

• GT27 15 POUCES XVGA ÉCRAN TACTILE COULEUR CA (GT2715XTBA)
• Fabricant : Mitsubishi
• Série : GOT2000

Détail rapide

• Fabricant : Mitsubishi Electric

• GT2715-XTBA

• Modèle : GT2715-XTBA

• Taille de l'écran : 15" XGA

• Couleur d'affichage : couleur TFT - 65536 couleurs

• Couleur du panneau : Noir

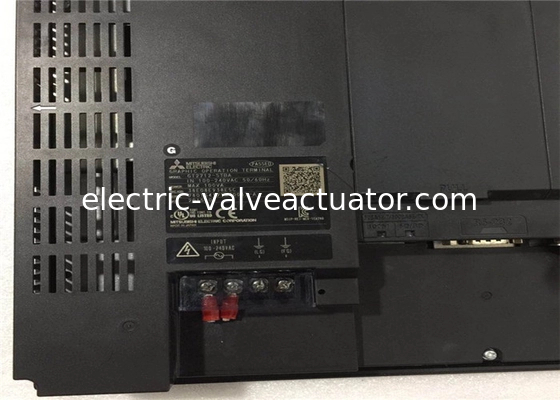

• Alimentation : 100 à 240 V CA

• Remarques : Compatible multimédia et vidéo/RVB Compatible multi-touch

• Modèle : Taille de l'écran Section d'affichage Couleur d'affichage Couleur du panneau Alimentation Remarques

• GT2715 GT2715-XTBA 15" XGA Couleur TFT 65536 couleurs Noir 100 à 240 V CA Compatible multimédia et vidéo/RVB Compatible multi-touch

• Numéro de modèle : GT2715-XTBA

• Tension d'alimentation en entrée : 100 à 240 VCA (+10 %, -15 %)

• Fréquence d'alimentation en entrée : 50/60 Hz ±5 %

• Consommation électrique - Charge maximale : 51 W ou moins

• Consommation électrique - Autonome : 25 W

• Consommation électrique - Autonome avec rétroéclairage éteint : 10 W

• Courant d'appel : 40 A ou moins (3 ms, température ambiante 25 °C, charge maximale)

• Durée de défaillance instantanée admissible : Moins de 20 ms (100 VCA ou plus)

• Résistance au bruit : Tension de bruit 1500 Vc-c, largeur de bruit 1 µs par simulateur de bruit avec une fréquence de bruit de 25 à 60 Hz

• Tension de tenue : 1500 VCA pendant 1 minute entre la borne d'alimentation et la masse

• Résistance d'isolement : 10 MO ou plus avec un testeur de résistance d'isolement (500 VCC entre la borne d'alimentation et la masse)

• Taille de fil applicable : 0,75 à 2 [mm²]

• Bornier : Borniers à pince pour vis M3 RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A

• Couple de serrage (vis du bornier) 0,5 à 0,8 [N·m]

• Numéro de modèle : GT2715-XTBAGT2715-XTBD

• Type : Écran LCD couleur TFT

• Taille de l'écran : 15"

• Résolution (points) : 1024 x 768 XGA

• Taille d'affichage (L x H) mm : 304,1 x 228,1

• Nombre de caractères : Police standard 16 points : 64 caractères x 48 lignes (2 octets) Police standard 12 points : 85 caractères x 64 lignes (2 octets)

• Couleurs d'affichage : 65536 couleurs

• Réglage de l'intensité : Réglage sur 32 niveaux

• Type de rétroéclairage : LED (non remplaçable)

• Durée de vie du rétroéclairage : Environ 60 000 heures ou plus (temps nécessaire pour que l'intensité d'affichage atteigne 50 % à une température ambiante de 25 °C) (*4)

• Écran tactile : Type : Film résistif analogique

• Écran tactile : Taille des touches (points) : Minimum 2 x 2 points (par touche) (*7)

• Écran tactile : Appui simultané : Maximum 2 points

• Écran tactile : Durée de vie : 1 million de fois ou plus (force d'actionnement 0,98 N ou moins)

• Couleur du panneau : Noir

• Distance de détection du capteur humain (m) : 1 m

• Température de détection du capteur humain : Différence de température entre le corps humain et l'air ambiant : 4 °C ou plus

• Mémoire Capacité de la mémoire utilisateur : Mémoire de stockage (ROM) : 57 Mo, Mémoire de fonctionnement (RAM) : 128 Mo

• Durée de vie de la mémoire (nombre d'écritures) : 100 000 fois

• Précision de l'horloge interne : ±90 sec/mois (température ambiante 25 °C)

• Type de batterie : Batterie au lithium GT11-50BAT

• Durée de vie de la batterie : Environ 5 ans (température ambiante 25 °C)

• Interface intégrée RS-232 : 1 canal Vitesse de transmission : 115200/57600/38400/19200/9600/4800 bps Forme du connecteur : D-sub 9 broches (mâle)

• Interface intégrée RS-422/485 : 1 canal Vitesse de transmission : 115200/57600/38400/19200/9600/4800 bps Forme du connecteur : D-sub 9 broches (femelle)

• Interface intégrée Ethernet : 1 canal Méthode de transfert de données : 10BASE-T/100BASE-TX Forme du connecteur : RJ-45 (prise modulaire)

• Interface intégrée USB (hôte) : 2 canaux (face avant/face arrière)

• Interface intégrée : Vitesse de transfert maximale : Haute vitesse 480 Mbps Forme du connecteur : USB-A

• Interface intégrée USB (périphérique) : 1 canal (face avant)

• Interface intégrée : Vitesse de transfert maximale : Haute vitesse 480 Mbps Forme du connecteur : USB Mini-B

• Interface intégrée Carte SD : 1 canal Conforme SDHC (maximum 32 Go)

• Interface intégrée Interface d'extension (*6) : Pour le montage de l'unité de communication/de l'unité d'option

• Interface intégrée I/F d'extension auxiliaire : Pour le montage de l'unité d'option

• Interface intégrée Interface latérale : Pour le montage de l'unité de communication

• Sortie buzzer : Ton unique (tonalité, longueur de tonalité réglable)

• LED d'alimentation : Couleur d'émission : 2 couleurs (bleu, orange)

• Construction de protection : Avant : IP67F (*5,*8) Dans le panneau de commande : IP2X

• Dimensions externes (L x H x P) mm : 397 x 300 x 60

• Découpe du panneau (L x H) mm : 383,5 x 282,5

• Poids (kg) Sans les supports de montage : 4,5

• Package logiciel applicable : GT Works3 Version1.112S ou ultérieure

• Poids à l'expédition : 5 kg

Fonctionnalités

• Fonctionnalité multi-touch, zoom par pincement
• Ethernet, RS232 et RS422/485 intégrés
• Logement pour carte mémoire SD
• Authentification et journalisation de l'opérateur
• Large choix de pilotes pour les contrôleurs Mitsubishi et d'autres fabricants
• Toutes les versions ont des écrans couleur 65K
• Feuilles de protection résistantes à l'huile disponibles
