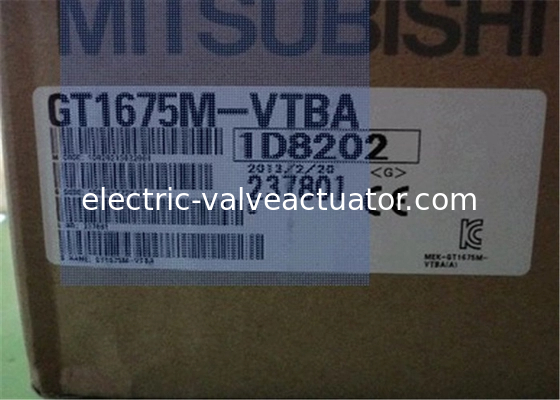

Mitsubishi GT1675M-VTBA Interfaces Homme-Machine Série GOT1000 10.4 pouces

Mitsubishi GT1675M-VTBA Série d'interfaces homme-machine GOT1000 10,4 pouces

• Fabricant: Mitsubishi Electric

• Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.

• Catégorie: organisme des autorités gouvernementales

• Série: GOT1000

• Classification: Grand: de 8 à 15 pouces

• Nom du produit. Le numéro de série: GT1675M

• Nom du modèle: GT16

• Normes applicables : UL / cUL, CE (EMC), CE (LVD), KC, ABS, BV, DNV, LR, NK, RINA, GL

• Type d'affichage: écran LCD couleur TFT (haute luminosité, grand angle de vision)

• Taille de l'écran: 10,4 pouces

• Résolution: VGA: 640 × 480 [points]

• Taille de l'écran: 211 (W) × 158 (H) [mm]

• Nombre de caractères affichés: 16 polices standard à la fois: 40 caractères × 30 lignes (taille complète)
  La police standard à 12 points à l'époque: 53 caractères × 40 lignes (taille complète)

• Couleur d' affichage: 65536 couleurs

• Angle de vue: vers le haut, vers le bas, vers la gauche et vers la droite à 88 degrés chacun

• Réglage du contraste:

• La luminosité simple de l' écran LCD: 450 [Cd / M 2 ]

• Réglage de la luminosité: 8 niveaux de réglage

• Durée de vie: environ 43 000 heures (température ambiante 25 °C)

• Il peut être enregistré le nombre maximal d' écrans : 4096 écran

• Fonction de rétroéclairage: fonction de détection de l'épuisement de rétroéclairage par tube à cathode froide (remplaçable), réglage de l'heure de stockage de rétroéclairage OFF / écran autorisé

• durée de vie: environ 50 000 heures ou plus (temps d'utilisation à la température ambiante est de 50% de la luminosité de l'écran à 25 °C)

• Couleur: Blanc

• Méthode du panneau tactile: type de film résistif analogique



• Nombre de touches:

• Taille de la clé: minimum 2 × 2 [points] (par clé)

• Points de pressage simultanés: ne pas appuyer simultanément (un seul point peut toucher)

• durée de vie: un million de fois ou plus (opération 0,98 [N] ou moins)

• Sensor humain Distance de détection: Aucune

• Portée de détection: Aucune

• Délai de détection: Aucun

• mémoire La capacité de la mémoire flash est de 15 M bytes



• Durée de vie (écrire le nombre de fois): 100 000 fois

• Utilisation : Données de projet pour le stockage, pour le stockage du système d'exploitation

• Capacité de la mémoire SRAM:

• Utilisation:

• Capacité EEPROM:

• Utilisation:

• Type de batterie : batterie au lithium de type GT15-BAT

• Réservées: données d'horloge, notification des temps de maintenance des données, données du journal du système

• Durée de vie: environ 5 ans (température ambiante: 25 °C)

• Bus d'interface intégré:



• RS-422/485 (combiné): RS-422/485 1ch, vitesse de transmission: 115200/57600/38400/19200/9600 / 4800bps, forme du connecteur: 14 broches (femme), applications: équipement de connexion pour la communication

• RS-422/232 (combiné) : -

• RS-422:

• RS-232 : RS-232 1ch, vitesse de transmission: 115200/57600/38400/19200/9600 / 4800bps, Forme du connecteur: D-sub 9-pin (masculin), applications: équipement de connexion pour la communication,pour la connexion PC (téléchargement / téléchargement des données du projet), installation du système d'exploitation, fonction FA transparente)

• Ethernet: méthode de transfert de données: 100BASE-TX, 10BASE-T 1ch, forme du connecteur: RJ-45 (connexion modulaire), utilisation: équipement de connexion pour la communication, pour la fonction de passerelle,pour la connexion PC (téléchargement / téléchargement des données du projet), installation du système d'exploitation, fonction d'interface MES)

• RGB: -

• Imprimante:

• USB (appareils): USB (Full Speed??12Mbps) appareil 1ch, forme du connecteur: TYPE Mini-B applications: pour la connexion au PC (téléchargement / téléchargement des données du projet, installation du système d'exploitation, fonction FA transparente)

• USB (hôte) : USB (Full Speed??12Mbps) hôte 1ch, forme du connecteur: TYPE-A, applications: transfert de données, pour le stockage

• Carte CF: emplacement flash compact 1ch, forme du connecteur: TYPEI, applications: transfert de données, stockage de données, OT pour le démarrage

• Une fente pour carte PC:

• Tableau de fonctionnement facultatif: fonction d'interface MES pour 1ch

• Une carte mémoire:

• Unité d' expansion: unité de communication / unité optionnelle de montage 2ch

• Commutateur commutateur 1...

• Commutateur 2.

• Sortie du buzzer: timbre unique (longueur du son réglable)

• Structure de protection : section avant: IP67F (JEM1030), à l'intérieur de la carte: IP2X (JEM1030)

• Les dimensions extérieures : 303 (W) × 214 (H) × 49 (D) [mm]

• Les dimensions découpées du panneau: 289 (W) × 200 ((H) [mm]

• Masse (hors support de montage): 2,1 [kg]

• Température ambiante Affichage: 0 ~ 50 °C

• Autre que l'unité d'affichage: 0 ~ 55 °C

• Température de stockage: -20 °C à 60 °C

• Température ambiante: 10 ~ 90% RH, non condensée

• Humidité ambiante de stockage: 10 ~ 90% RH, non condensée

• Résistance aux vibrations Conformité : Conforme à la norme JIS B 3502, CEI 61131-2

• S' il y a une vibration intermittente:demi-amplitude 3,5 mm, le nombre de balayages X, Y, Z chaque direction 10 fois
  accélération 9,8M / S 2, le nombre de balayages X, Y, Z chaque direction 10 fois

• S' il y a une vibration continue:demi-amplitude 1,75 mm
  accélération 4,9 M / S 2

• Impact : Conforme à la norme B 3502 JIS, CEI 61131-2 (147M / S 2, XYZ 3 directions trois fois chacune)

• Utilisation de l'atmosphère : fumée huileuse, gaz corrosif, pas de gaz inflammable, pas de poussière terriblement persistante, qui n'est pas touchée par la lumière directe du soleil (ainsi que pendant le stockage)

• Altitude de fonctionnement: 2000 m ou moins

• Lieu d'installation: panneau de commande

• Catégorie de surtension: II ci-après

• Degré de contamination: 2 ou moins

• Système de refroidissement: auto-refroidissement

• La tension d'alimentation d'entrée : AC100 ~ 240V (+10%, - 15%)

• Fréquence d'entrée: 50 / 60 Hz ± 5%

• Puissance apparente maximale d'entrée: 100VA (à charge maximale)

• Consommation d'énergie Temps normal: 39 W ou moins

• Lorsque le rétroéclairage s' éteint: 30 W ou moins

• Courant d'entrée: 28 A ou moins (4 ms) (à pleine charge)

• Temps de panne de courant momentanée admissible: dans les 20 ms (ou plus AC100V)

• Immunité au bruit: tension sonore 1500Vp-p, largeur sonore 1μs, due à un simulateur sonore de fréquence sonore 25 ~ 60Hz

• Résistez à la tension: le terminal d'alimentation électrique est mis à la terre entre AC1500V 1 minute

• Résistance à l'isolation: 10 MΩ ou plus à l'alimentation à la terre entre le testeur de résistance à l'isolation DC500V

• Taille du fil applicable: 2 0,75 [Mm 2]

• Terminus d'accrochage: les terminaux d'accrochage M3 RAV1.25-3 de la vis, V2-S3.3, V2-N3A, FV2-N3A

• Le couple avec serrage adapté (vis de borne de bloc terminal): 0,5 ~ 0,8 [N · m]

• mise à la terre: mise à la terre de classe D (100Ω ou moins), permettant la connexion à la carte lorsque la mise à la terre ne peut pas

• Type de montage: norme

• Poids à acheter: 3,2 kg
