Interfaces Homme-Machine GT16 GT1685M-STBD de la série GOT1000 Mitsubishi 800 x 600 (SVGA)

Nom De Marque:	Mitsubishi
Numéro De Modèle:	Le véhicule doit être équipé d'un dispositif de contrôle de la circulation.
Quantité De Produit:	1
Prix:	Négociable
Conditions De Paiement:	L/C, D/A, D/P, T/T, Western Union, MoneyGram
Capacité à Fournir:	En stock

Informations détaillées

Description du produit

Informations détaillées

Lieu d'origine:

Japon

Certification:

Détails d'emballage:

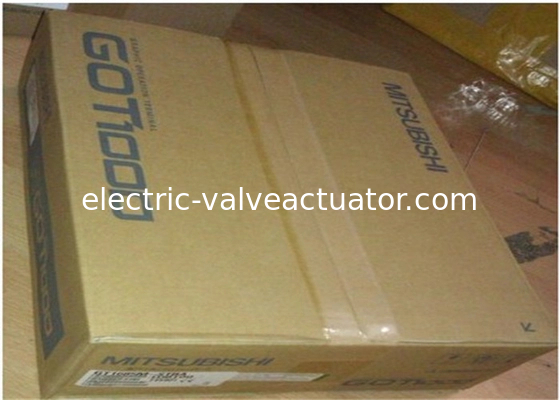

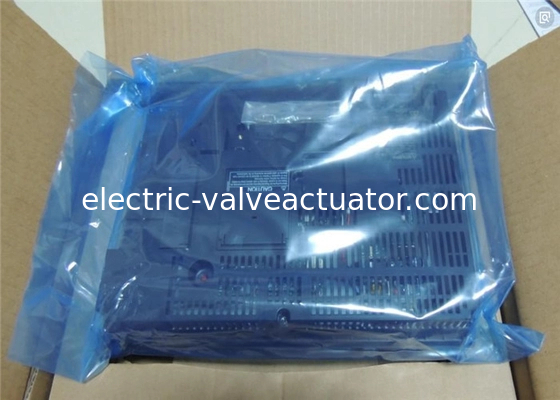

Boîte originale neuve

Capacité d'approvisionnement:

En stock

Description du produit

Description détaillée du produit

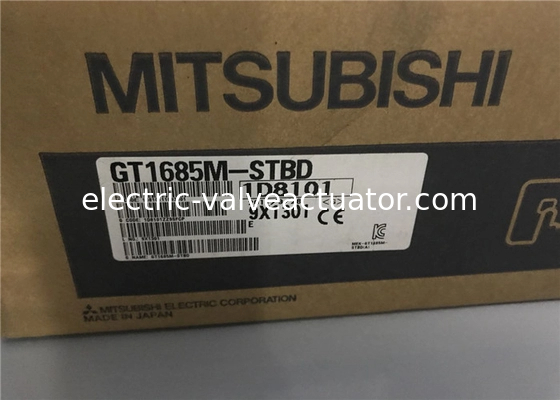

Marque :	Mitsubishi	Modèle :	GT1685M-STBD
Plan d'origine :	Japon	Taille de l'écran :	12.1 Type
Résolution :	SVGA : 800 X 600 [points]	Taille d'affichage :	246 (L) X 184,5 (H) [mm]
Température ambiante de fonctionnement :	0 à 55 °C	Température ambiante de stockage :	-20 °C à 60 °C
Point fort :	panneaux ihm industriels , panneau tactile ihm

GOT1000 series GT16 GT1685M-STBD Interfaces Homme Machine Mitsubishi 800 x 600(SVGA)

Description détaillée du produit

Fabricant : Mitsubishi Electric
GT1685M-STBD
GOT1000 series GT16
Type de modèle : 65 536 couleurs
Type dédié : Compatible multimédia
Taille de la mémoire : 15 Mo
Taille de l'écran (résolution) : 800 x 600 (SVGA)
Type de dispositif d'affichage : TFT couleur (haute intensité, grand angle de vision)
Type de couleur du panneau : Noir
Type d'alimentation : 24 VCC
Tension d'alimentation d'entrée : 24 VCC (+25 %, -20 %)
Consommation électrique : 40 W ou moins
Consommation électrique avec rétroéclairage éteint : 26 W ou moins
Courant d'appel : 12 A ou moins (55 ms, à charge maximale)
Durée de défaillance instantanée admissible : Moins de 10 ms
Résistance au bruit : Tension de bruit 500 Vp-p, largeur de bruit 1 µs par simulateur de bruit avec une fréquence de bruit de 25 à 60 Hz
Tension de tenue : 500 VCC pendant 1 minute entre la borne d'alimentation et la masse
Résistance d'isolement : 10 MO ou plus avec un testeur de résistance d'isolement (500 VCC entre la borne d'alimentation et la masse)
Taille de fil applicable : 0,75 à 2 [mm²]
Borne à pince : Bornes à pince pour vis M3 RAV1.25-3, V2-S3.3, V2-N3A, FV2-N3A
Couple de serrage (vis des bornes du bornier) : 0,5 à 0,8 [N·m]
Numéro de modèle : GT1685M-STBD
Affichage (1*) Type : LCD couleur TFT (haute luminosité, grand angle de vision)
Taille de l'écran : 15" : 12,1"
Résolution (points) : 800 x 600 SVGA
Taille d'affichage (L x H) mm : 246 x 184,5
Nombre de caractères affichés : Police standard 16 points : 50 caractères x 37 lignes (2 octets) Police standard 12 points : 66 caractères x 50 lignes (2 octets)
Couleurs d'affichage 65 536
Angle de vision (*2) : Droite/gauche : 80 °, Haut : 60 °, Bas : 80 °
Intensité (cd/m²) : 470
Réglage de l'intensité : Réglage en 8 étapes
Durée de vie : Environ 52 000 heures (température ambiante de fonctionnement : 25 °C)

Détail rapide

Type de montage	Montage en surface du panneau	Écran du moniteur	[TFT] TFT (haute luminosité, grand angle de vision)
Taille de l'écran du moniteur (pouces)	12.1	Résolution maximale compatible	800 x 600
Couleur d'affichage (couleurs)	Couleur (65 536 couleurs)	Tension d'entrée	CC 24 V
Fonction d'édition d'échelle	Disponible	Fonction de changement de langue	Disponible
Structure de protection	Disponible	Norme représentative	CE / UL / cUL
Hauteur de la dimension (mm)	242	Largeur de la dimension (mm)	316

Spécifications


Unité d'affichage	type	8,4", TFT, 65536 couleurs	10,4", TFT, 65536 couleurs	12,1", TFT, 65536 couleurs	15", TFT, 65536 couleurs
Unité d'affichage	résolution (pixels)	STB : 800x600 VTB : 640x480		800x 600	1024x 768
Alimentation	Types A	100–240 V CA
Alimentation	Types D	24 V CC
Capacité de la mémoire		15 Mo			15 Mo (extensible jusqu'à 57 Mo)
Carte mémoire		1 (CompactFlash)
Type de clavier		Écran tactile
Touches de fonction		Touches tactiles
Indicateurs LED		1 (ALIMENTATION)
Interfaces		Ethernet (TCP/IP), RS232, RS422/485, USB, Emplacement CF
Capacité multimédia		Optionnel
Horloge en temps réel		Intégré
Possibilités de communication réseau		Ethernet (TCP/IP), CC-Link (IE), Modbus®, RS232, RS422/485, Bus A, Bus Q, MELSECNET/10/H
Interface d'extension (unité de communication/option)		1 port (max. 5 unités/4 canaux)
Indice IP (avant)		IP67¹
Dimensions (L x H x P) mm		241x190x52	303x214x49	316x242x52	397x296x61
Poids kg		1,7	2,1	2,7	5,0
Informations de commande Art. no.		221949 221950 221951 221952	221945 221946 221947 221948	221360 221361	221358 221359

Accessoires		Logiciel de programmation, câbles et adaptateurs d'interface.
