L'interface de l'opérateur PROFACE est un panneau rapide 9 pouces 24VDC 93AMP GP477R-EG41-24VP

INTERFACE OPÉRATEUR PROFACE ORIGINALE QUICK PANEL 9 POUCES 24VDC 93AMP GP477R-EG41-24VP

Description du produit

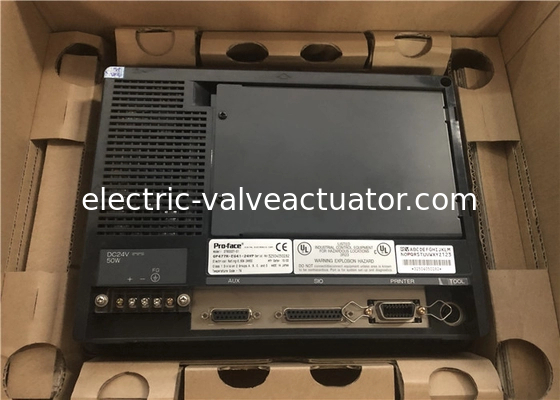

Le GP477R-EG41-24VP est une interface opérateur de panneau de commande fabriquée par Pro-face. Les spécifications générales comprennent les suivantes. La tension d'entrée est de 20,4 VDC à 27,6 VDC. La consommation électrique est de 50 W ou moins (TYP 20 W). La température ambiante de fonctionnement doit être de 0 °C à 50 °C. La température de stockage est de -10 °C à 60 °C. L'humidité de stockage est de 20 % à 85 % d'humidité relative sans condensation. La résistance aux vibrations est de 10 Hz à 25 Hz (directions X, Y, Z pendant 30 minutes à 19,6 ms2). Les dimensions externes de l'unité principale GP uniquement sont de 274 mm (largeur) x 216 mm (hauteur) x 56,5 mm (profondeur). Le poids est de 2,5 kg ou moins. La tension de bruit est de 1200 V crête à crête, la durée d'impulsion est de 1 µs et le temps de montée est de 1 ns. Les valeurs nominales sont équivalentes à IP65f et NEMA #250 Type 4x/12.

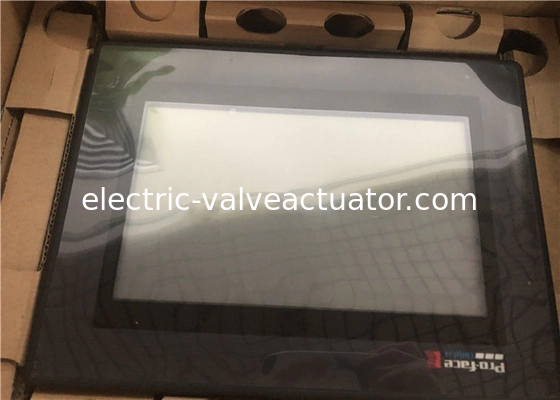

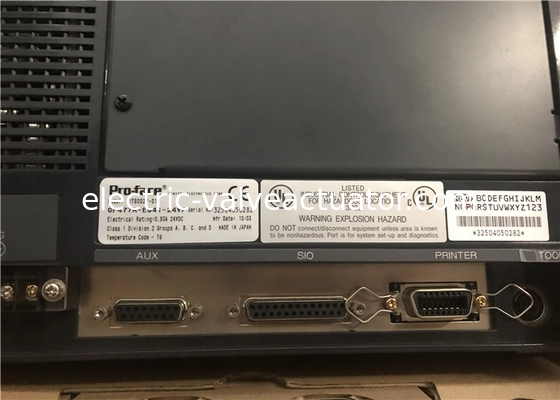

Les caractéristiques de cette interface opérateur sont un écran tactile de 9,1 pouces avec un écran LCD ambre à contraste élevé et une résolution de 640 x 400. Cet appareil est configurable avec un port de communication RS-232/422 et prend en charge les lecteurs de codes-barres. L'interface opérateur est alimentée en courant continu/alternatif et dispose d'un port d'imprimante. Elle est protégée par mot de passe et dispose d'une sécurité à 15 niveaux. L'interface permet également les tendances des recettes, la gestion des alarmes/événements, la planification et les claviers contextuels. L'application mémoire est de 2 Mo de FLASH EPROM. La parité est nulle, impaire ou paire. Le connecteur d'outil est asynchrone. La longueur des données est de 7 ou 8 bits. La vitesse de transmission des données est de 2400 à 115,2 kbps.

Conception du système

• Ne créez pas d'interrupteurs de panneau tactile GP qui pourraient potentiellement mettre en danger la sécurité des équipements et du personnel. Les dommages au GP, à ses unités d'E/S, à ses câbles et à d'autres équipements connexes peuvent entraîner le maintien continu ou l'arrêt d'un signal de sortie et éventuellement provoquer un accident majeur. Par conséquent, concevez tous les circuits de surveillance à l'aide d'interrupteurs de fin de course, etc. pour détecter les mouvements incorrects de l'appareil. Pour éviter les accidents liés à une sortie de signal ou à un fonctionnement incorrect, concevez tous les interrupteurs utilisés pour contrôler les opérations vitales de la machine de manière à ce qu'ils soient actionnés via un système de contrôle séparé.

• Ne créez pas d'interrupteurs utilisés pour contrôler les opérations de sécurité de la machine, tels qu'un interrupteur d'arrêt d'urgence, en tant qu'icône d'écran tactile GP. Assurez-vous d'installer ces interrupteurs en tant qu'interrupteurs matériels séparés, sinon des blessures corporelles graves ou des dommages matériels peuvent survenir.

• Veuillez concevoir votre système de manière à ce que l'équipement ne fonctionne pas mal en raison d'une défaillance de communication entre le GP et son contrôleur hôte. Ceci afin d'éviter toute possibilité de blessure corporelle ou de dommage matériel

.• Le GP n'est pas approprié pour une utilisation avec des dispositifs de contrôle d'aéronefs, des équipements aérospatiaux, des dispositifs de transmission de données de liaison centrale (communication), des dispositifs de contrôle de l'énergie nucléaire ou des équipements de survie médicale, en raison des exigences inhérentes de ces dispositifs en matière de sécurité et de fiabilité extrêmement élevées.

• Lors de l'utilisation du GP avec des véhicules de transport (trains, voitures et navires), des dispositifs de prévention des catastrophes et de la criminalité, divers types d'équipements de sécurité, des dispositifs médicaux non liés au maintien de la vie, etc., des conceptions de systèmes redondants et/ou à sécurité intégrée doivent être utilisées pour garantir le degré approprié de fiabilité et de sécurité.

• N'utilisez pas l'unité GP comme dispositif d'avertissement pour les alarmes critiques qui peuvent causer des blessures graves à l'opérateur, des dommages à la machine ou un arrêt de la production. Les indicateurs d'alarme critiques et leurs unités de contrôle/d'activation doivent être conçus à l'aide de matériel autonome et/ou d'interverrouillages mécaniques.

• Une fois que le rétroéclairage du GP est grillé, contrairement au « Mode veille » du GP, le panneau tactile est toujours actif. Si l'opérateur ne remarque pas que le rétroéclairage est grillé et touche le panneau, une mauvaise utilisation potentiellement dangereuse de la machine peut se produire. Par conséquent, n'utilisez pas les interrupteurs tactiles GP pour le contrôle des mécanismes de sécurité de l'équipement, tels que les interrupteurs d'arrêt d'urgence, etc., qui protègent les humains et l'équipement contre les blessures et les dommages. Si le rétroéclairage de votre GP s'éteint soudainement, suivez les étapes suivantes pour déterminer si le rétroéclairage est réellement grillé.1) Si votre GP n'est pas réglé sur « Mode veille » et que l'écran est devenu noir, votre rétroéclairage est grillé.2) Ou, si votre GP est réglé sur le mode veille, mais que le fait de toucher l'écran ne provoque pas la réapparition de l'affichage, votre rétroéclairage est grillé.De plus, pour éviter une mauvaise utilisation accidentelle de la machine, Digital suggère d'utiliser la fonction intégrée du GP « UTILISER LE PANNEAU TACTILE APRÈS LA GRILLAGE DU RÉTROÉCLAIRAGE », qui détectera automatiquement un grillé et désactivera l'écran tactile.Installation

• Une haute tension traverse le GP. Sauf pour le remplacement du rétroéclairage, ne démontez jamais le GP, sinon un choc électrique peut se produire.

• Ne modifiez pas l'unité GP. Cela pourrait provoquer un incendie ou un choc électrique.

• N'utilisez pas le GP dans un environnement où des gaz inflammables sont présents, car le fonctionnement du GP peut provoquer une explosion.

Panneaux de commande (ci-après dénommés « unité GP »).
Ces unités GP, avec leur fonctionnalité utilisateur étendue et leurs performances globales améliorées, sont une mise à niveau des panneaux de la série GP70 de Digital.
Veuillez lire attentivement ce manuel car il explique, étape par étape, comment utiliser le GP
correctement et en toute sécurité.
De plus, dans les exemples de ce manuel, le PLC Mitsubishi MELSEC-AnA Series est utilisé dans la mesure du possible, connecté dans une relation un à un avec un GP.
Les séries GP-477R et GP-577R font référence aux numéros de modèle GP suivants :
Série GP-477R GP477R-EG11 (unité standard)
GP477R-EG41-24VP (marqué CE, conforme cUL)
Série GP-577R GP577R-TC11, GP577R-SC11 (unité standard)
GP577R-TC41-24VP (marqué CE, conforme cUL)
* Ici, « unité standard » fait référence aux unités qui n'ont reçu ni l'approbation CE ni l'approbation UL.
Les panneaux graphiques GP477R-EG41-24VP et GP577R-TC41-24VP sont des produits marqués CE qui sont conformes aux directives CEM pertinentes suivantes.
EN55011 classe A
EN50082-2 (GP477R-EG41-24VP)
EN50081-2 (GP577R-TC41-24VP)

Remarque

1) Il est interdit de copier le contenu de ce manuel, en tout ou en partie, sauf pour l'usage personnel de l'utilisateur, sans l'autorisation expresse de Digital Electronics
Corporation du Japon.
2) Les informations fournies dans ce manuel sont sujettes à modification sans préavis.
3) Ce manuel a été rédigé avec soin et souci du détail ; cependant, si vous trouvez des erreurs ou des omissions, veuillez contacter Digital Electronics et les informer de vos constatations.
4) Veuillez noter que nous ne sommes pas responsables des dommages résultant de l'utilisation de nos produits, quel que soit l'article 3 ci-dessus
