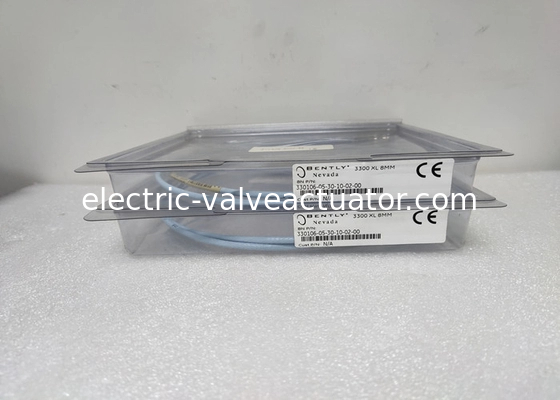

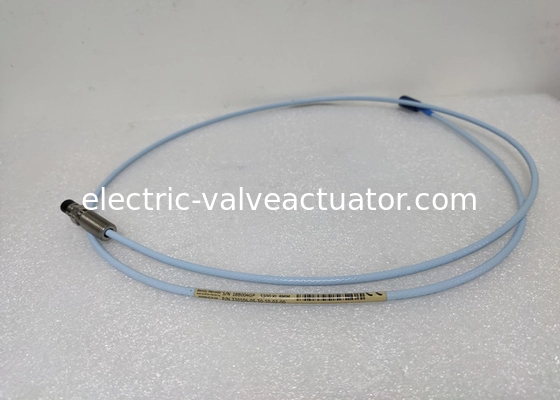

Bently Nevada Proximitor Probe Sensor 330106-05-30-10-02-00 3300XL 8 mm Les sondes montées à l'envers

Bently Nevada Proximitor Probe Sensor 330106-05-30-10-02-00 3300XL 8 mm Les sondes montées à l'envers

Les spécifications

Sauf indication contraire, les spécifications suivantes concernent un capteur de proximité de 8 mm 3300 XL, un câble d'extension et une sonde de 8 mm entre +18 °C et +27 °C (+64 °F et +80 °F), avec une alimentation de -24 Vdc.,une charge de 10 kilos Ω, une cible en acier AISI 4140 et une sonde avec un écart de 1,27 mm (50 mils).Les spécifications relatives à la précision et à l'interchangeabilité du système ne s'appliquent pas lorsqu'un système de transducteurs est calibré sur une cible autre qu'une cible en acier Bently Nevada AISI 4140.

Informations relatives à la commande

3300 XL 8 mm sondes à monture inverse

Les fils de fibres à fibres unifiées ne sont pas utilisés pour les produits de la catégorie 330105
N'excédant pas la valeur normale du produit

Décrits des options

C:Option de longueur totale

050.5 mètres (1.6 pieds)
1010,0 mètre (3,3 pieds)
151.5 mètres (4,9 pieds)
202.0 mètres (6,6 pieds)
505.0 mètres (16,4 pieds)
1909.0 mètres (29,5 pieds)

D:Option de connecteur

02Connecteur coaxial ClickLoc en miniature
12Connecteur coaxial ClickLoc en miniature, câble FluidLoc

Nom de l'organisme:Les options de câble FluidLoc -10 et -12 ne sont pas nécessaires sur la grande majorité des installations 330105 et 330106 en raison de la présence du manchon de la sonde.Considérez attentivement la demande avant de commander les options de câble FluidLoc

E:Option d'approbation par l'agence

00Pas nécessaire
05Approbation à plusieurs reprises

Définition

Système de transducteur

Le système de transducteur de proximité 3300 est composé:

• une sonde 3300 XL de 8 mm ou 3300 de 5 mm
• un câble d'extension 3300 XL
• un capteur de proximité 3300

Le système fournit une tension de sortie directement proportionnelle à la distance entre la pointe de la sonde et la surface conductrice observée.Il est capable de mesurer à la fois statique (position) et dynamique (vibration), et est principalement utilisé pour les applications de mesure des vibrations et de la position sur les machines à film fluide, ainsi que pour les applications de mesure de la vitesse et des claviers.
Le système fournit une sortie de signal précise et stable sur une large plage de températures.Tous les systèmes de transducteurs de proximité 3300 atteignent ce niveau de performance tout en permettant une interchangeabilité complète de la sondeLe câble d'extension et le capteur de proximité ne nécessitent pas de correspondance de composants individuels ou d'étalonnage sur banc.

Capteur de proximité

Le capteur de proximité 3300 XL intègre de nombreuses améliorations par rapport aux conceptions précédentes.Il peut également être monté dans une configuration de montage de panneau traditionnel, où il partage une empreinte identique aux anciennes conceptions de capteurs de proximité montés à 4 trous.éliminant le besoin de plaques isolantes distinctes.
Le capteur de proximité 3300 XL est hautement immunisé contre les interférences de radiofréquence, ce qui permet l'installation dans des boîtiers en fibre de verre sans effets néfastes des signaux de radiofréquence à proximité.L'immunité RFI/EMI améliorée permet au capteur de proximité 3300 XL d'obtenir l'homologation européenne de la marque CE sans nécessiter de conduit blindé spécial ou de boîtiers métalliques, ce qui réduit les coûts d'installation et la complexité. Les bandes terminales SpringLoc 3300 XL® ne nécessitent pas d'outils spéciaux et facilitent l'installation plus rapidement,des connexions de câblage de terrain plus robustes en éliminant les mécanismes de serrage à vis pouvant se desserrer.

Sondage de proximité et câble d'extension

La sonde 3300 XL et le câble d'extension reflètent également des améliorations par rapport aux conceptions précédentes.Le câble de la sonde intègre une conception brevetée CableLoc* qui fournit une force de traction de 330 N (75 lbf) pour attacher plus solidement le câble de la sonde et la pointe de la sonde.Vous pouvez également commander des sondes de 8 mm et des câbles d'extension 3300 XL avec un câble FluidLoc* en option.Cette option empêche l'huile et d'autres liquides de fuir de la machine à travers l'intérieur du câble.

Autres informations relatives aux commandes des sondes de proximité

3300 XL sondes de proximité de 8 mm, métrique:

330103Probe 3300 XL de 8 mm, M10 x 1 fil, sans blindage3
330104Probe 3300 XL de 8 mm, M10 x 1 fil, avec blindage3

Le numéro de la partie AXX-BXX-CXX-DXX-EXX

Décrits des options

A: Option de longueur sans fil

Note: La longueur non filetée doit être d'au moins 20 mm inférieure à la longueur du boîtier.

Commandez par incréments de 10 mm.

Configuration de la longueur:

• Longueur maximale sans fil: 230 mm
• Longueur minimale sans fil: 0 mm

Exemple: 0 6 = 60 mm

B: Option de longueur globale de l'affaire

Commandez par incréments de 10 mm.

Configurations métriques des fils:

• Longueur maximale: 250 mm
• Longueur minimale: 20 mm

Exemple: 0 6 = 60 mm

C:Option de longueur totale

050.5 mètres (1.6 pieds)
1010,0 mètre (3,3 pieds)
151.5 mètres (4,9 pieds)
202.0 mètres (6,6 pieds)
505.0 mètres (16,4 pieds)
909.0 mètres (29,5 pieds)

D:Option de type de connecteur et de câble

01Connecteur ClickLoc coaxial miniature avec protecteur de connecteur, câble standard
02Connecteur ClickLoc coaxial miniature, câble standard
11Connecteur coaxiale ClickLoc miniature avec protecteur de connecteur, FluidLoccable

12Connecteur ClickLoc coaxial miniature, câble FluidLoc

E:Option d'approbation par l'agence

00Pas nécessaire

05Approbation à plusieurs reprises
