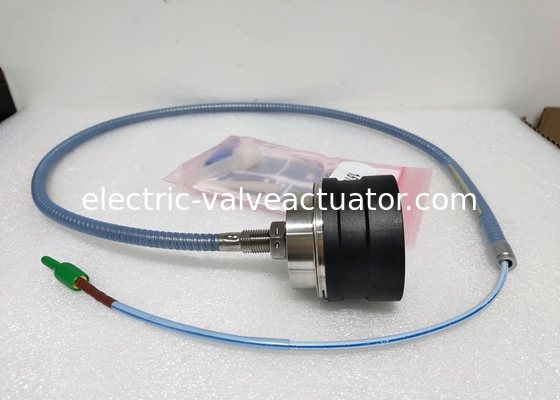

Bently Nevada 3300 XL 50 mm sonde de proximité 330876-01-10-01-00 Système de transducteur 1,0 mètre

Bently Nevada 3300 XL 50 mm sonde de proximité 330876-01-10-01-00 Système de transducteur 1,0 mètre

Les spécifications

Sauf indication contraire, les spécifications suivantes concernent un capteur de proximité de 50 mm 3300 XL, un câble d'extension et une sonde entre 0 °C et +45 °C (+32 °F à +113 °F), avec une alimentation de -24 Vdc,une charge de 10 kΩ, une cible en acier AISI 4140 fournie par Bently Nevada dont le diamètre est supérieur ou égal à 102 mm.Les spécifications relatives à la précision et à l'interchangeabilité du système ne s'appliquent pas lorsqu'un système de transducteurs est calibré sur une cible autre qu'une cible en acier Bently Nevada AISI 4140.

Informations relatives à la commande

3300 XL 50 mm sonde de proximité:

Pour les appareils à commande numérique

Décrits des options

A:Option de type de boîtier de sonde

011⁄2-20 Sortie droite du fil
02M14x1.5 Sortie droite du fil
03Légère 1,99 dans la sortie latérale

B:Option de longueur totale

1010,0 mètre (3,3 pieds)
505.0 mètres (16,4 pieds)
909.0 mètres (29,5 pieds)

C: Option de blindage

00Cable FluidLoc à haute température
01Cable FluidLoc à haute température avec blindage

D:option d'approbation par l'agence

00Aucune approbation
05Autorisations multiples (en attente)

Les modèles:

Définition

Le système de transducteur 3300 XL 50 mm est constitué d'une sonde séparée de 50 mm, d'un câble d'extension et d'un capteur de proximité 3300 XL 50 mm.La grande bobine de diamètre donne à ce système une portée linéaire maximale de 27.9 mm (1100 mils), la plus longue plage linéaire de la ligne de transducteurs de courant tourbillonnant de Bently Nevada. This linear range makes the 3300 XL 50mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing).

Mesure de l'expansion différentielle La mesure de l'expansion différentielle est effectuée à l'aide de deux transducteurs de proximité qui observent un collier ou une rampe à une certaine distance du roulement de poussée.Les arrangements typiques de montage du transducteur qui nécessitent la longue portée linéaire du transducteur 3300 XL 50 mm comprennent:
• Deux capteurs observant le même côté d'un collier.
• Deux transducteurs d'entrée complémentaires observant des côtés opposés d'un collier, doublant ainsi la portée mesurable de la DE.

Les critères de sélection d'une méthode de montage sont la taille de la cible disponible, la quantité attendue de mouvement axial du rotor et le type de cible DE qui existe dans la machine.Si la hauteur du collier est suffisante et que l'amplitude totale de mesure requise est inférieure à 1.1 pouces (28 mm), la configuration préférée pour les mesures redondantes est d'utiliser deux transducteurs observant le même côté d'un collier.2 pouces (28 mm à 56 mm) de portée totale sont nécessaires, installer les transducteurs de façon complémentaire sur les côtés opposés du rotor.

Compatibilité du système

La sonde 3300 XL 50 mm est disponible en trois configurations de boîtier et de filetage pour remplacer physiquement tous les systèmes standard 7200 50 mm (y compris les sondes de sortie latérales et arrière).Les supports de montage standard de type 7200 sont toujours disponibles en accessoires. En outre, un nouveau support pour adapter la sonde à la base de montage coulissant du transducteur intégral DE de 50 mm est également disponible.394 V/mm (10 mV/mil) de sortie identique à celle des systèmes intégraux DE 7200 et 50 mm, ce qui permet aux clients de mettre à niveau sans avoir à modifier la configuration du moniteur.et Proximitor Sensor) doivent être remplacés par des composants 3300 XL de 50 mm.

Sondage de proximité et câble d'extension

La sonde 3300 XL de 50 mm est conçue pour survivre aux environnements les plus difficiles de la turbine à vapeur.et peut résister à des températures élevées intermittentes jusqu'à 250 °C (482 °F)La sonde de 50 mm est équipée d'un joint avant et arrière qui, combiné au câble FluidLoc à haute température (standard sur toutes les sondes de 50 mm), empêche l'humidité de pénétrer dans la pointe de la sonde.Les connecteurs ClickLoc spéciaux à haute température sont également standard sur la sonde et le câble d'extensionChaque sonde et chaque câble sont équipés de protecteurs de connecteurs et d'un outil d'installation de protecteurs de connecteurs jetables pour s'assurer que les connecteurs restent exempts de contamination.Le connecteur ClickLoc sur le conduit de la sonde dispose d'un collier amovible qui facilite l'acheminement du câble à travers des dégagements serrés.

La sonde 3300 XL de 50 mm est disponible dans des styles de boîtier à sortie droite avec 1⁄2-20 fils anglais ou M14x1,5 fils métriques, y compris un verrou avec des trous de fil de sécurité pré-percés.La sonde de sortie latérale a deux trous de montage 1⁄4-20 à l'arrière du boîtier de la sondePour les deux sorties droites et les sorties latérales, le diamètre total du boîtier est de 1,99 pouce.

Capteur de proximité

Le capteur de proximité 3300 XL de 50 mm1 possède les mêmes caractéristiques avancées que tous les capteurs de proximité 3300 XL.Sa conception mince lui permet d'être monté dans une installation DIN-rail à haute densité ou dans une configuration de montage de panneau plus traditionnelleL'amélioration de l'immunité RFI/EMI permet au capteur 3300 XL Proximitor de recevoir l'homologation CE européenne sans aucune considération particulière de montage.Cette immunité RFI empêche le système de transducteur d'être affecté par les signaux radio à haute fréquence à proximitéLes bandes terminales SpringLoc sur le capteur de proximité ne nécessitent pas d'outils d'installation spéciaux et facilitent des connexions de câblage de champ plus rapides et très robustes.
