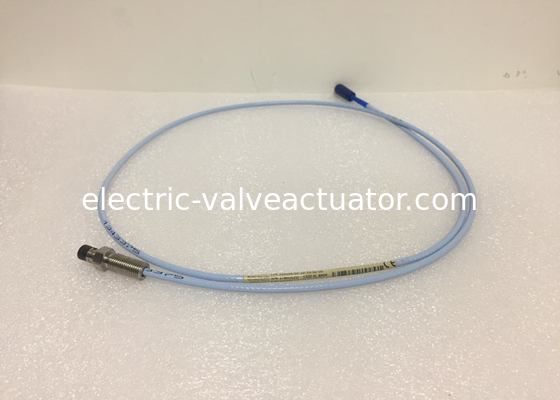

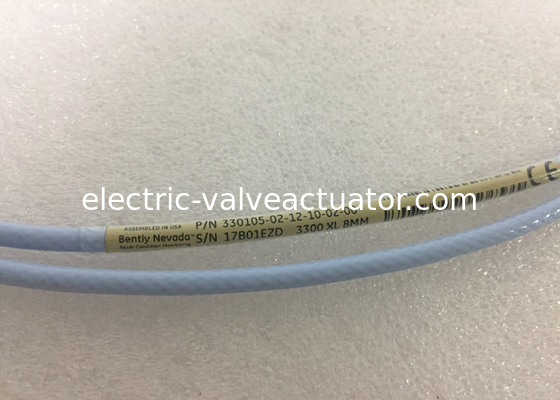

Bently Nevada sonde à monture inverse 330105-02-12-10-02-00 3300 XL sondes de proximité de 8 mm

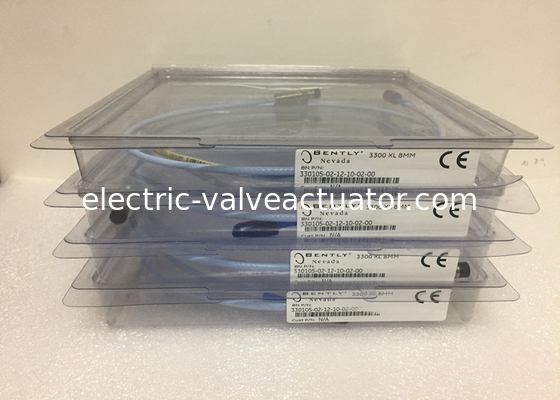

Sonde à montage inversé Bently Nevada 330105-02-12-10-02-00 Sondes de proximité 3300 XL 8mm NEUVES

Description

Système de transducteur

Le système de transducteur de proximité 3300 se compose de :

• une sonde 3300 XL 8 mm ou une sonde 3300 5 mm
• un câble d'extension 3300 XL
• un capteur Proximitor 3300

Le système fournit une tension de sortie directement proportionnelle à la distance entre la pointe de la sonde et la surface conductrice observée. Il est capable de mesures statiques (position) et dynamiques (vibration), et est principalement utilisé pour les applications de mesure de vibration et de position sur les machines à paliers à film fluide, ainsi que pour les applications de mesure Keyphasor et de vitesse.

Le système fournit une sortie de signal précise et stable sur une large plage de températures. Tous les systèmes de transducteur de proximité 3300 atteignent ce niveau de performance tout en permettant une interchangeabilité complète de la sonde, du câble d'extension et du capteur Proximitor sans qu'il soit nécessaire d'apparier les composants individuels ou d'étalonner sur banc.

Capteur Proximitor

Le capteur Proximitor 3300 offre de nombreuses améliorations par rapport aux anciens transducteurs à courants de Foucault Bently Nevada avec une meilleure linéarité et stabilité thermique. Il utilise également une plaque d'isolation intégrale comme base, éliminant ainsi le besoin de plaques isolantes séparées.

Sondes de proximité et câble d'extension.

La sonde 3300 XL 8 mm, la sonde 3300 5 mm et le câble d'extension 3300 XL reflètent également des améliorations par rapport aux conceptions précédentes. Une méthode de moulage TipLoc brevetée offre une liaison plus robuste entre la pointe de la sonde et le corps de la sonde. Le câble de la sonde est également fixé de manière plus sûre, intégrant une conception CableLoc brevetée qui fournit une résistance à la traction de 330 N (75 lb) pour la sonde de 8 mm où le câble de la sonde se fixe à la pointe de la sonde.

Les sondes (8 mm uniquement) et les câbles d'extension peuvent également être commandés avec une option de câble FluidLoc en option. Cette option empêche l'huile et autres liquides de fuir de la machine par l'intérieur du câble.

Connecteurs

Les sondes 3300 et 3300XL et le câble d'extension sont dotés de connecteurs ClickLoc en laiton plaqué or résistants à la corrosion. Ces connecteurs ne nécessitent qu'un couple de serrage manuel (les connecteurs « cliquent »), et le mécanisme de verrouillage spécialement conçu empêche les connecteurs de se desserrer. Ils ne nécessitent aucun outil spécial pour l'installation ou le retrait.

Les sondes et câbles d'extension 3300 peuvent également être commandés avec des protecteurs de connecteur déjà installés, ou fournis séparément pour une installation sur le terrain (par exemple, lorsque le câble doit être acheminé à travers un conduit restrictif). Les protecteurs de connecteur sont recommandés pour toutes les installations et offrent une protection environnementale accrue.

Informations de commande :

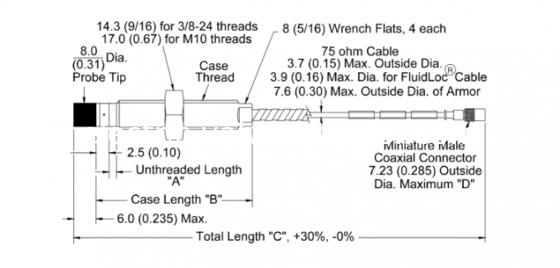

Sonde à montage inversé 3300 XL 8 mm, filetages 3/8-24 UNF

330105-A02-B12-CXX-DXX-EXX3300 Sonde à montage inversé XL 8 mm, filetages M10 x 1330106-A05-B30-CXX-DXX-EXX

Descriptions des options

C : Option de longueur totale

05 0,5 mètre (1,6 pied)
10 1,0 mètre (3,3 pieds)
15 1,5 mètres (4,9 pieds)
20 2,0 mètres (6,6 pieds)
50 5,0 mètres (16,4 pieds)
90 9,0 mètres (29,5 pieds)

D : Option de connecteur

00 Connecteur non installé, câble standard
02 Connecteur coaxial ClickLoc miniature, câble standard

E : Option d'approbation d'agence

00 Non requis
05 Approbations multiples
