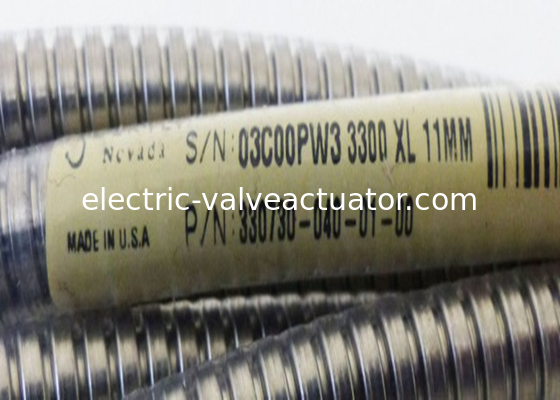

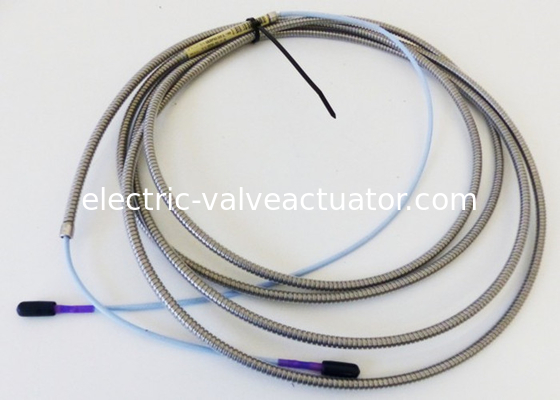

Bently Nevada 3300XL 11mm 330730-040-01-00 câble d'extension pour la mesure des vibrations Cep

Câble de rallonge Bently Nevada 3300XL 11mm 330730-040-01-00 pour la mesure des vibrations Cep

Description

Système de transducteur

Le système de transducteur de proximité 3300 se compose de :

• une sonde 3300 XL 8 mm ou une sonde 3300 5 mm
• un câble de rallonge 3300 XL
• un capteur Proximitor 3300

Le système fournit une tension de sortie directement proportionnelle à la distance entre l'extrémité de la sonde et la surface conductrice observée. Il est capable de mesures statiques (position) et dynamiques (vibration), et est principalement utilisé pour les applications de mesure de vibration et de position sur les machines à paliers à film fluide, ainsi que pour les applications de mesure Keyphasor et de vitesse.
Le système fournit une sortie de signal précise et stable sur une large plage de températures. Tous les systèmes de transducteur de proximité 3300 atteignent ce niveau de performance tout en permettant une interchangeabilité complète de la sonde, du câble de rallonge et du capteur Proximitor sans qu'il soit nécessaire d'apparier les composants individuels ou d'étalonner sur banc.



Capteur Proximitor

Le capteur Proximitor 3300 XL intègre de nombreuses améliorations par rapport aux modèles précédents. Son boîtier physique permet une installation sur rail DIN haute densité. Il peut également être monté dans une configuration de montage sur panneau traditionnelle, où il partage une « empreinte » identique aux anciens modèles de capteurs Proximitor montés à 4 trous. La base de montage pour l'une ou l'autre option offre une isolation électrique, éliminant ainsi le besoin de plaques isolantes séparées.
Le capteur Proximitor 3300 XL est très peu sensible aux interférences radioélectriques, ce qui permet une installation dans des boîtiers en fibre de verre sans effets néfastes des signaux radiofréquences à proximité. Une meilleure immunité RFI/EMI permet au capteur Proximitor 3300 XL d'obtenir les approbations européennes de marquage CE sans nécessiter de conduits blindés spéciaux ou de boîtiers métalliques, ce qui réduit les coûts et la complexité de l'installation. Les borniers SpringLoc du 3300 XL ne nécessitent aucun outil d'installation spécial et facilitent des connexions de câblage sur site plus rapides et plus robustes en éliminant les mécanismes de serrage à vis qui peuvent se desserrer.



Sonde de proximité et câble de rallonge
La sonde 3300 XL et le câble de rallonge reflètent également des améliorations par rapport aux modèles précédents. Une méthode de moulage brevetée TipLoc* offre une liaison plus robuste entre l'extrémité de la sonde et le corps de la sonde. Le câble de la sonde intègre une conception CableLoc* brevetée qui fournit une résistance à la traction de 330 N (75 lbf) pour fixer plus solidement le câble de la sonde et l'extrémité de la sonde. Vous pouvez également commander des sondes 3300 XL 8 mm et des câbles de rallonge avec une option de câble FluidLoc* en option. Cette option empêche l'huile et autres liquides de fuir de la machine par l'intérieur du câble.



Modèles :

330130-030-00-00 ;330130-030-00-05 ;330130-030-01-00 ;330130-030-01-05 ;330130-030-02-00 ;330130-030-02-05 ;
330130-030-03-00 ;330130-030-03-05 ;330130-030-10-00 ;330130-030-10-05 ;330130-030-11-00 ;330130-030-11-05 ;
330130-030-12-00 ;330130-030-12-05 ;330130-030-13-00 ;330130-030-13-05 ;330130-035-00-00 ;330130-035-00-05 ;
330130-035-01-00 ;330130-035-01-05 ;330130-035-02-00 ;330130-035-02-05 ;330130-035-03-00 ;330130-035-03-05 ;
330130-035-10-00 ;330130-035-10-05 ;330130-035-11-00 ;330130-035-11-05 ;330130-035-12-00 ;330130-035-12-05 ;
330130-035-13-00 ;330130-035-13-05 ;330130-040-00-00 ;330130-040-00-05 ;330130-040-01-00 ;330130-040-01-05 ;
330130-040-02-00 ;330130-040-02-05 ;330130-040-03-00 ;330130-040-03-05 ;330130-040-10-00 ;330130-040-10-05 ;
330130-040-11-00 ;330130-040-11-05 ;330130-040-12-00 ;330130-040-12-05 ;330130-040-13-00 ;330130-040-13-05 ;
330130-045-00-00 ;330130-045-00-05 ;330130-045-01-00 ;330130-045-01-05 ;330130-045-02-00 ;330130-045-02-05 ;
330130-045-03-00 ;330130-045-03-05 ;330130-045-10-00 ;330130-045-10-05 ;330130-045-11-00 ;330130-045-11-05 ;
330130-045-12-00 ;330130-045-12-05 ;330130-045-13-00 ;330130-045-13-05 ;330130-060-00-00 ;330130-060-00-05 ;
330130-060-01-00 ;330130-060-01-05 ;330130-060-02-00 ;330130-060-02-05 ;330130-060-03-00 ;330130-060-03-05 ;
330130-060-10-00 ;330130-060-10-05 ;330130-060-11-00 ;330130-060-11-05 ;330130-060-12-00 ;330130-060-12-05 ;
330130-060-13-00 ;330130-060-13-05 ;330130-075-00-00 ;330130-075-00-05 ;330130-075-01-00 ;330130-075-01-05 ;
330130-075-02-00 ;330130-075-02-05 ;330130-075-03-00 ;330130-075-03-05 ;330130-075-10-00 ;330130-075-10-05 ;
330130-075-11-00 ;330130-075-11-05 ;330130-075-12-00 ;330130-075-12-05 ;330130-075-13-00 ;330130-075-13-05 ;
330130-070-00-00 ;330130-070-00-05 ;330130-070-01-00 ;330130-070-01-05 ;330130-070-02-00 ;330130-070-02-05 ;
330130-070-03-00 ;330130-070-03-05 ;330130-070-10-00 ;330130-070-10-05 ;330130-070-11-00 ;330130-070-11-05 ;
330130-070-12-00 ;330130-070-12-05 ;330130-070-13-00 ;330130-070-13-05330130-080-00-00 ;330130-080-00-05 ;
330130-080-01-00 ;330130-080-01-05 ;330130-080-02-00 ;330130-080-02-05 ;330130-080-03-00 ;330130-080-03-05 ;
330130-080-10-00 ;330130-080-10-05 ;330130-080-11-00 ;330130-080-11-05 ;330130-080-12-00 ;330130-080-12-05 ;
330130-080-13-00 ;330130-080-13-05 ;330130-085-00-00 ;330130-085-00-05 ;330130-085-01-00 ;330130-085-01-05 ;
330130-085-02-00 ;330130-085-02-05 ;330130-085-03-00 ;330130-085-03-05 ;330130-085-10-00 ;330130-085-10-05 ;
330130-085-11-00 ;330130-085-11-05 ;330130-085-12-00 ;330130-085-12-05 ;330130-085-13-00 ;330130-085-13-05
