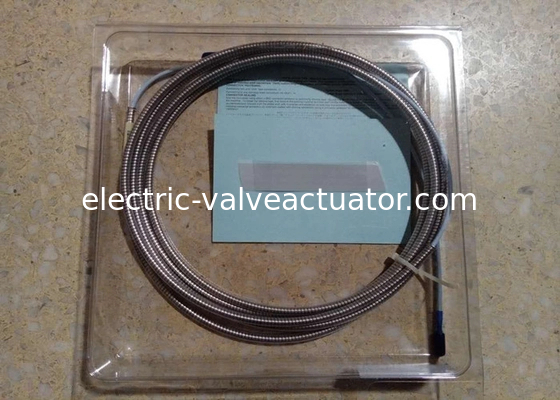

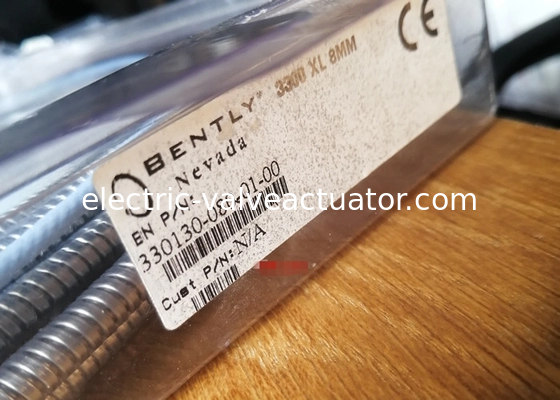

Bently Nevada 330130-080-01-00 3300 XL Câble d'extension de capteur de sonde 8 mm 8,0 mètres NEUF

Bently Nevada 330130-080-01-00 Câble de rallonge pour capteur de sonde 3300 XL 8mm 8,0 mètres NEUF


Description

Système de transducteur

Le système de transducteur de proximité 3300 se compose de :

• une sonde 3300 XL 8 mm ou une sonde 3300 5 mm
• un câble de rallonge 3300 XL
• un capteur Proximitor 3300

Le système fournit une tension de sortie directement proportionnelle à la distance entre l'extrémité de la sonde et la surface conductrice observée. Il est capable de mesures statiques (position) et dynamiques (vibration), et est principalement utilisé pour les applications de mesure de vibration et de position sur les machines à paliers à film fluide, ainsi que pour les applications de mesure Keyphasor et de vitesse.
Le système fournit un signal de sortie précis et stable sur une large plage de températures. Tous les systèmes de transducteur de proximité 3300 atteignent ce niveau de performance tout en permettant une interchangeabilité complète de la sonde, du câble de rallonge et du capteur Proximitor sans qu'il soit nécessaire d'apparier les composants individuels ou d'étalonner sur banc.

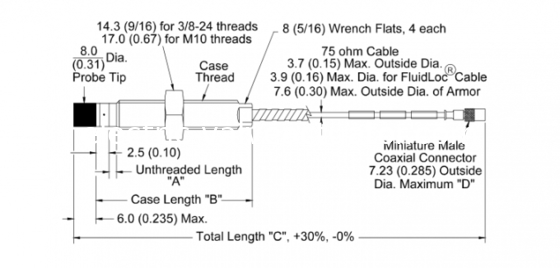

Sonde de proximité et câble de rallonge
La sonde et le câble de rallonge 3300 XL reflètent également des améliorations par rapport aux conceptions précédentes. Une méthode de moulage brevetée TipLoc* offre une liaison plus robuste entre l'extrémité de la sonde et le corps de la sonde. Le câble de la sonde intègre une conception brevetée CableLoc* qui fournit une résistance à la traction de 330 N (75 lbf) pour fixer plus solidement le câble de la sonde et l'extrémité de la sonde. Vous pouvez également commander des sondes et des câbles de rallonge 3300 XL 8 mm avec une option de câble FluidLoc* en option. Cette option empêche l'huile et autres liquides de fuir de la machine par l'intérieur du câble.


Informations de commande des câbles de rallonge


Câble de rallonge standard 3300 XL

330130-AXXX-BXX-CXX

Remarque : Assurez-vous que la longueur du câble de rallonge et la longueur de la sonde, lorsqu'elles sont additionnées, sont égales à la longueur totale du capteur Proximitor.



A : Option de longueur de câble


0303,0 mètres (9,8 pieds)
0353,5 mètres (11,5 pieds)
0404,0 mètres (13,1 pieds)
0454,5 mètres (14,8 pieds)
060 6,0 mètres (19,7 pieds)
070 7,0 mètres (22,9 pieds)
0757,5 mètres (24,6 pieds)
080 8,0 mètres (26,2 pieds)
0858,5 mètres (27,9 pieds)


B : Option de protecteur de connecteur et de câble

00Câble standard0 1Câble blindé
02Câble standard avec protecteur de connecteur
03 Câble blindé avec protecteur de connecteur
10Câble FluidLoc1 1Câble FluidLoc blindé
12Câble FluidLoc avec protecteur de connecteur
13 Câble FluidLoc blindé avec protecteur de connecteur

C : Option d'approbation d'agence

00 Non requis
05 Approbations CSA, ATEX, IECEx


Modèles :

330130-030-00-00 ;330130-030-00-05 ;330130-030-01-00 ;330130-030-01-05 ;330130-030-02-00 ;330130-030-02-05 ;
330130-030-03-00 ;330130-030-03-05 ;330130-030-10-00 ;330130-030-10-05 ;330130-030-11-00 ;330130-030-11-05 ;
330130-030-12-00 ;330130-030-12-05 ;330130-030-13-00 ;330130-030-13-05 ;330130-035-00-00 ;330130-035-00-05 ;
330130-035-01-00 ;330130-035-01-05 ;330130-035-02-00 ;330130-035-02-05 ;330130-035-03-00 ;330130-035-03-05 ;
330130-035-10-00 ;330130-035-10-05 ;330130-035-11-00 ;330130-035-11-05 ;330130-035-12-00 ;330130-035-12-05 ;
330130-035-13-00 ;330130-035-13-05 ;330130-040-00-00 ;330130-040-00-05 ;330130-040-01-00 ;330130-040-01-05 ;
330130-040-02-00 ;330130-040-02-05 ;330130-040-03-00 ;330130-040-03-05 ;330130-040-10-00 ;330130-040-10-05 ;
330130-040-11-00 ;330130-040-11-05 ;330130-040-12-00 ;330130-040-12-05 ;330130-040-13-00 ;330130-040-13-05 ;
330130-045-00-00 ;330130-045-00-05 ;330130-045-01-00 ;330130-045-01-05 ;330130-045-02-00 ;330130-045-02-05 ;
330130-045-03-00 ;330130-045-03-05 ;330130-045-10-00 ;330130-045-10-05 ;330130-045-11-00 ;330130-045-11-05 ;
330130-045-12-00 ;330130-045-12-05 ;330130-045-13-00 ;330130-045-13-05 ;330130-060-00-00 ;330130-060-00-05 ;
330130-060-01-00 ;330130-060-01-05 ;330130-060-02-00 ;330130-060-02-05 ;330130-060-03-00 ;330130-060-03-05 ;
330130-060-10-00 ;330130-060-10-05 ;330130-060-11-00 ;330130-060-11-05 ;330130-060-12-00 ;330130-060-12-05 ;
330130-060-13-00 ;330130-060-13-05 ;330130-075-00-00 ;330130-075-00-05 ;330130-075-01-00 ;330130-075-01-05 ;
330130-075-02-00 ;330130-075-02-05 ;330130-075-03-00 ;330130-075-03-05 ;330130-075-10-00 ;330130-075-10-05 ;
330130-075-11-00 ;330130-075-11-05 ;330130-075-12-00 ;330130-075-12-05 ;330130-075-13-00 ;330130-075-13-05 ;
330130-070-00-00 ;330130-070-00-05 ;330130-070-01-00 ;330130-070-01-05 ;330130-070-02-00 ;330130-070-02-05 ;
330130-070-03-00 ;330130-070-03-05 ;330130-070-10-00 ;330130-070-10-05 ;330130-070-11-00 ;330130-070-11-05 ;
330130-070-12-00 ;330130-070-12-05 ;330130-070-13-00 ;330130-070-13-05330130-080-00-00 ;330130-080-00-05 ;
330130-080-01-00 ;330130-080-01-05 ;330130-080-02-00 ;330130-080-02-05 ;330130-080-03-00 ;330130-080-03-05 ;
330130-080-10-00 ;330130-080-10-05 ;330130-080-11-00 ;330130-080-11-05 ;330130-080-12-00 ;330130-080-12-05 ;
330130-080-13-00 ;330130-080-13-05 ;330130-085-00-00 ;330130-085-00-05 ;330130-085-01-00 ;330130-085-01-05 ;
330130-085-02-00 ;330130-085-02-05 ;330130-085-03-00 ;330130-085-03-05 ;330130-085-10-00 ;330130-085-10-05 ;
330130-085-11-00 ;330130-085-11-05 ;330130-085-12-00 ;330130-085-12-05 ;330130-085-13-00 ;330130-085-13-05
